Устройство и принцип работы главной передачи в автомобиле

Различные автомобили, как правило, оснащены бензиновыми или дизельными двигателями разной мощности, с разной величиной крутящего момента и, соответственно, разной частой вращения коленчатого вала.

Также независимо от типа ДВС автомобили оборудованы разными коробками переключения передач. При этом для большинства КПП актуально такое понятие, как главная передача автомобиля. Далее мы поговорим о том, что такое главная передача и для чего нужна.

Для чего нужна главная передача и что это такое

Как известно, сегодня на автомобили устанавливаются следующие типы КПП:

• механическая коробка (выбор передачи осуществляется вручную);
• автоматическая коробка (обеспечивает  автоматический выбор передачи, соответствующей  текущим условиям движения);
• вариаторная бесступенчатая коробка (обеспечивает плавное изменение передаточного числа.);
• роботизированная коробка (механическая коробка передач, функции выключения сцепления и переключения передач автоматизированы).

Основная задача КПП — передача и изменение крутящего момента от двигателя к ведущим колесам с возможностью изменения передаточных чисел. На выходе из коробки крутящий момент небольшой, а скорость вращения выходного вала высокая.

Для повышения крутящего момента и снижения скорости вращения служит главная передача автомобиля, имеющая определенное передаточное число. Передаточное число главной передачи зависит от типа, назначения автомобиля и оборотистости двигателя. Обычно передаточные числа главных передач легковых автомобилей находятся в диапазоне 3,5-5,5, грузовых 6,5-9.

 Устройство главной передачи в автомобиле

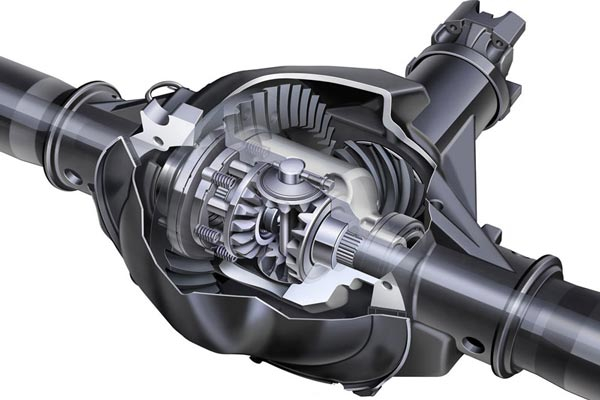

Главная передача автомобиля представляет собой шестеренчатый зубчатый  редуктор  постоянного зацепления, состоящий  из ведущей и ведомой шестерен разного диаметра. Расположение главной передачи автомобиля зависит от конструктивных  особенностей самого ТС:

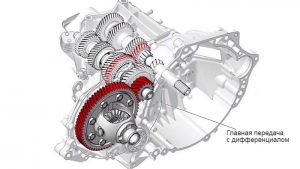

• автомобили с передним приводом – главная передача устанавливается с дифференциалом в едином корпусе коробки передач;

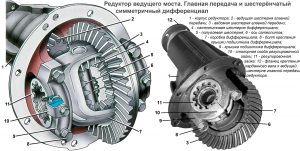

• автомобили с задним приводом – главная передача устанавливается как отдельный узел в картер ведущего моста;
• автомобили с полным приводом – главная передача может быть установлена как в коробке передач, так и  отдельно  в ведущем мосту.  Все зависит  от  расположения ДВС автомобиля (поперечное или продольное).

Еще существует классификация главных передач по числу ступеней редуктора. В зависимости от назначения и компоновки на автомобилях применяют как одинарные, так и двойные главные передачи.

Одинарная главная передача состоят из одной пары шестерен ведущей и ведомой. Применяется  на легковых  и  грузовых автомобилях. Двойная главная передача состоит из двух пар шестерен и применяется в основном  на грузовых автомобилях средней и большой грузоподъемности для увеличения крутящего момента или для увеличения клиренса на внедорожных автомобилях. КПД передачи 0,93-0,96.

Двойные передачи можно разделить на два вида:

• двойная центральная главная передача — обе ступени расположены в одном картере в центре ведущего моста;
• двойная разнесенная главная передача — коническая пара находится в центре ведущего моста, а цилиндрическая в колесных редукторах.

При разделении главной передачи на две части снижаются нагрузки на полуоси  и детали дифференциала. Еще уменьшаются размеры картера средней части ведущего моста, в результате увеличивается дорожный просвет и проходимость автомобиля. Однако разнесенная передача более дорогая и сложная в изготовлении, имеет большую металлоемкость, ее сложнее обслуживать.

Типы главной передачи по виду зубчатого соединения

Если разделить типы главных передач, тогда можно выделить:

• цилиндрическую;
• коническую;
• червячную;
• гипоидную;

Цилиндрическая главная передача применяется на легковых переднеприводных автомобилях  с поперечным расположением двигателя и коробки передач. Ее передаточное число находится в пределах 3,5-4,2.

Шестерни цилиндрической главной передачи могут быть прямозубыми, косозубыми и шевронными. Цилиндрическая передача имеет высокий КПД (не менее 0.98) но она  уменьшает дорожный просвет и довольно шумная.

• Коническая главная передача применяется на заднеприводных автомобилях малой и средней грузоподъемности с продольным расположением ДВС, где габаритные размеры не имеют значения.

Оси шестерней и колеса такой передачи пересекаются. В этих  передачах применяют прямые, косые или криволинейные (спиральные) зубья.  Снижение шума достигается применением косого или спирального зуба. КПД  главной передачи со спиральным зубом достигает 0.97-0.98.

• Червячная главная передача может быть как с нижним, так и с верхним расположением червяка. Передаточное число такой главной передачи находится в пределах от 4 до 5.

По сравнению с другими типами передач, червячная передача компактнее и менее шумная, но имеет низкий КПД 0.9 — 0.92. В настоящее время применяется редко по причине трудоемкости изготовления и дороговизны материалов.

• Гипоидная главная передача представляет собой один из популярных видов зубчатого соединения. Эта передача своего рода компромисс между конической и червячной главной передачей.

Передача применяется на заднеприводных легковых и  грузовых  автомобилях. Оси шестерней и колеса гипоидной передачи не пересекаются, а скрещиваются. Сама передача может быть как  с нижним, так и с верхним смещением.

Рекомендуем также прочитать статью о том, как устроена автоматическая коробка передач. Из этой статьи вы узнаете об устройстве и принципах работы АКПП.

Главная передача с нижним смещением позволяет расположить ниже карданную передачу. Следовательно, смещается и центр тяжести автомобиля,  повысив его устойчивость при движении.

Гипоидная передача по сравнению с конической имеет большую плавность, бесшумность, меньшие габариты.  Ее применяют на легковых автомобилях с передаточным числом  от 3,5-4,5,  и на грузовых  вместо двойной главной передачи с передаточным числом от 5-7 . При этом КПД гипоидной передачи составляет 0.96-0.97.

При всех своих плюсах гипоидная передача имеет один недостаток  – порог заклинивания при обратном ходе автомобиля (превышение расчетных оборотов). По этой причине водителю необходимо проявлять особую осторожность при выборе скорости движения задним ходом.

Подведем итоги

Итак, разобравшись с тем, для чего нужна главная передача автомобиля и какие типы главных передач используются в трансмиссии, становится понятно ее назначение. Как видно, устройство и принцип работы этого узла относительно простые.

Рекомендуем также прочитать статью о том, как устроена и работает механическая коробка передач в автомобиле. Из этой статьи вы узнаете о конструкции МКПП, составных элементах и принципах работы различных агрегатов данного типа.

При этом важно понимать, что данный элемент трансмиссии в значительной степени влияет на расход топлива, динамику и целый ряд других характеристик и показателей автомобиля.
