За что отвечают соленоиды в АКПП

Автоматическая трансмиссия представляет собой сложный комплекс, который включает в себя как механику и электронику, так и гидравлику. Именно благодаря слаженной и точной работе всех компонентов, механизмов и устройств АКПП реализована возможность плавного и своевременного переключения передач в автоматическом режиме.

Одним из важных составляющих любой современной коробки — автомат является соленоид АКПП (еще упрощенно называется соленоид гидроблока). От работы соленоидов напрямую зависит не только исправность  АКПП, но и срок службы всего агрегата. Далее мы рассмотрим, за что отвечают соленоиды в АКПП, какие вид соленоидов бывают, а также как работает данный элемент.

Соленоиды коробки — автомат: назначение и принцип работы

Итак, соленоид АКПП является особым электромеханическим клапаном-регулятором (краном), который способен открывать и закрывать масляный канал гидроблока, по которому циркулирует рабочая жидкость (трансмиссионное масло ATF).

Управляет работой соленоидов ЭБУ АКПП. Контролер посылает на устройство управляющие электроимпульсы в соответсвтии с прописанными алгоритмами, а также с учетом фактических показаний многочисленных датчиков. В результате блок управления через соленоиды управляет работой АКПП, включает и выключает передачи, изменяет режимы, регулирует охлаждение коробки автомат и т.д.

На момент появления первых автоматов коробка оснащалась простейшим механическим клапаном, однако в дальнейшем механику вытеснили соленоиды. Их главным преимуществом является точность, высокая скорость и повышенная надежность.

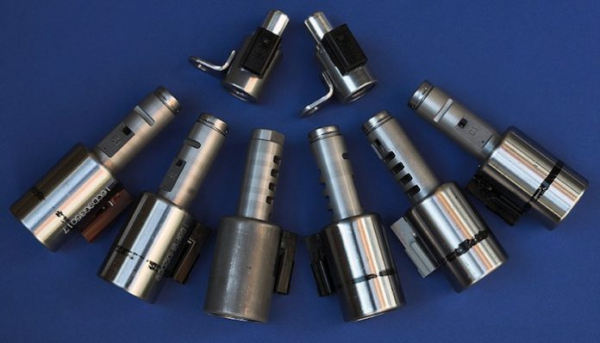

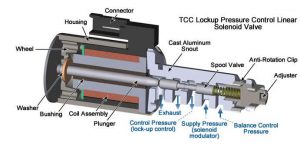

• Устройство соленоида АКПП достаточно простое. Его конструкция предполагает наличие магнитного стержня, в котором имеется медная обмотка. Если просто, когда на обмотку подается электрический ток, это заставляет перемещаться магнитный стержень в направлении движения масла.

Если напряжение меняется, стержень смещается в противоположную сторону. Также соленоид имеет возвратную пружину, усилие которой позволяет улучшить качество его закрытия и повысит скорость и точность срабатывания.

Устанавливаются соленоиды в каналах гидроплиты. Если канал открыт, масло без ограничений проходит по каналу, перенаправляясь к различным элементам самой коробки или попадает в маслоприемник, чтобы охладиться.

Как уже было сказано выше, управляет работой таких клапанов ЭБУ. Контроллер подключается к клапану посредством шлейфа. Отметим, что часто проблемы возникают именно по причине повреждений шлейфа соленоида, а не самого клапана.

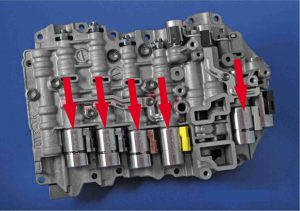

С учетом таких особенностей гидроблок зачастую устанавливается снизу КПП (реже гидроблоки ставят слева или справа). Нижнее расположение позволяет обеспечить доступ к клапанам и самой гидроплите, что дает возможность осуществлять ремонт, замену соленоидов и т.д. без демонтажа КПП и серьезной разборки коробки автомат.

• Идем далее. Сегодня сами соленоиды могут отличаться по конструкции, видам и типам. Самые простые решения на старых АКПП являются обычным электромеханическим клапаном, который работает по принципу открытие/закрытие.

Дальнейшее развитие привело к появлению устройства со стальным сердечником и шариковым клапаном. Решение стало более эффективным, однако слабым местом принято считать низкую надежность и сложность конструкции.

По этой причине немногим позже были созданы трехканальные соленоиды. Устройство позволяет эффективно регулировать давление, а также перенаправлять масло к различным деталям коробки или в систему охлаждения. При этом конструкция соленоида данного типа отличается повышенной надежностью.

Следующим этапом стало создание «умного» соленоида, который способен оптимизировать работу гидроблока. Речь идет о соленоидах-регуляторах, работающих по принципу вентиля. Такое устройство способно не только открывать и закрывать канал для подачи масла, но и осуществлять открытие/закрытие на ту или иную величину.

В результате можно гибко и динамично изменять объем подаваемого масла. Клапан открывается по сечению в штоке, а управление основано на разных импульсах, которые ЭБУ подает на магнитный сердечник. Сегодня можно встретить версии электрических клапанов-соленоидов, которые имеют 3, 4 или даже 5 каналов. При этом конструкция стала проще и одновременно надежнее.

Использование таких устройство позволило увеличить общий срок службы гидроблока, поломки клапанной плиты по причине выхода из строя соленоидов свелись к минимуму, намного менее актуальной стала проблема износа каналов гидроблока.

Еще клапана гидроблока делятся по назначению (например, соленоид давления АКПП, соленоид EPC, LPC, соленоид контроля линейного давления, соленоид ТСС, shift соленоид и т.д.). Группа EPC и LPC отвечает за линейное давление, ТСС управляет блокировкой ГДТ,  тогда как shift solenoid (линейный шифтовик) обеспечивает переключение передач.

Неисправность соленоидов АКПП: основные поломки и причины

Сегодня в автоматических коробках соленоиды достаточно надежны и рассчитаны на большой срок службы. Однако данные устройства также могут давать сбои или полностью выходить из строя по ряду определенных причин.

Прежде всего, естественный износ затрагивает механические элементы указанной детали. Также скопление грязи и масляных отложений, металлической стружки, которая образуется в результате износа самой АКПП, на металлическом сердечнике приводит к тому, что шток теряет подвижность.

Результат — после прогрева жидкости ATF соленоид начинает подклинивать, АКПП работает со сбоями, в ряде случаев коробка автомат падает в аварию и т.д. Для решения проблемы требуется замена или промывка соленоидов. Параллельно возникает необходимость чистить гидроблок или всю АКПП. Специалисты кроме обычной  чистки растворителями применяют очистку ультразвуком. Ультразвуковая чистка позволяет избежать необходимости демонтировать коробку передач.

Рекомендуем также прочитать статью о том, когда менять масло в автоматической коробке передач. Из этой статьи вы узнаете о том, когда рекомендуется замена масла в АКПП, а также что влияет на сроки замены трансмиссионной жидкости в автомате.

Если автомобиль эксплуатируется активно, то к 200-250 тыс. км. изнашивается сам соленоид, детали плунжера, входное отверстие. В таком случае масло начинает течь, появляются проблемы в работе АКПП и охлаждении масла в коробке автомат. Если соленоид разборной, можно заменить изношенные элементы, если же деталь цельная, тогда потребуется полная замена соленоида.

Советы и рекомендации

Прежде всего, к быстрому выходу соленоидов из строя приводит использование неподходящего для конкретной коробки масла, а также его несвоевременная замена. Параллельно нужно вовремя менять и фильтры АКПП.

Причина вполне очевидна, так как жидкость АТФ накапливает в себе продукты износа и стружку. Стружка действует как абразив, а отложения накапливаются на деталях, после чего сердечник соленоида клинит.

При этом проблема может быть «плавающей», когда подклинивание происходит только частично. Диагностика в этом случае осложняется, так как сбои проявляются только «на холодную» и/или «на горячую».  Причем соленоид может работать  некорректно только в определенные моменты.

Единственным решением является замена масла/фильтров в автоматической коробке передач по регламенту или даже раньше (с поправкой на индивидуальные условия эксплуатации). Также использовать нужно только оригинальные жидкости или расходники.

Рекомендуем также прочитать статью о том, как проверить соленоид АКПП. Из этой статьи вы узнаете, как выполняется проверка соленоидов и на что следует обратить внимание во время выполнения такой процедуры.

При отсутствии такой возможности допускается замена исключительно на высококачественные аналоги. Важно понимать, что только чистое и качественное масло позволяет соленоидам отработать весь свой расчетный ресурс.

Если же возникли сбои в работе АКПП, связанные с блоком клапанов, необходимо знать, как проверить соленоиды. Выполнить данную процедуру можно своими руками, однако если опыта недостаточно, лучше доверить автомобиль опытным специалистам.

Напоследок отметим, что в коробке передач имеется целая группа соленоидов. По этой причине (особенно если АКПП имеет большой пробег), рекомендована замена всех клапанов, даже если явно неисправен только один.

Дело в том, что если ограничиться заменой только проблемного элемента, высока вероятность того, что в скором времени менять нужно будет и другие, то есть повторно выполнять частичную разборку, сборку АКПП и т.д.
