Замена ремня ГРМ Lada Priora: что нужно знать

Ремень ГРМ является важным элементом в устройстве привода газораспределительного механизма. Хотя производитель рекомендует проверять ремень каждые 50 тыс. км и выполнять замену ремня ГРМ на 100 тыс. км., на  деле эти сроки  желательно сократить вдвое.

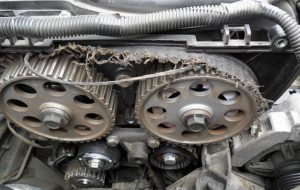

Причина — при обрыве или срезании зубьев клапана ударяются об поршни. В результате приходится выполнять дорогостоящий ремонт двигателя. В этой статье мы рассмотрим, как проверить ремень ГРМ Приора, через сколько меняют ГРМ на данном автомобиле, а также как выполняется замена ремня газораспределительного механизма на Lada Priora.

Лада Приора: ремень ГРМ, его проверка и подтяжка

Итак, выше уже было сказано, что  если рвется ремень ГРМ на Приоре, это приводит к тому, что гнет клапана. Вполне очевидно, что состояние ремня лучше проверять часто (каждые 40 тыс. км. пробега). Еще добавим, если рассматривать, когда меняется ремень ГРМ, заменять данный элемент с учетом особенностей его конструкции и работы следует каждые 60 тыс. км.

Опытные же специалисты и вовсе рекомендуют проверять ремень каждые 25 тыс. км., а менять ремни лучше каждые 50 тыс. км. пробега или через 4 года эксплуатации (в зависимости от того, что наступит раньше). И это касается не только Приоры, но и других авто с ременным приводом ГРМ.

Идем далее. Проверять состояние ремня, а также его натяжение нужно на холодном моторе. Допускается нагрев не выше 35 градусов Цельсия.

• Если автомобиль укомплектован кондиционером, тогда нужно снять ремень привода агрегатов и натяжной ролик;
• Затем следует установить опору двигателя, немного затянув винты крепления самой опоры. Далее следует ключом открутить 5 винтов крепления передней верхней крышки привода ГРМ.
• Теперь крышку можно снять. Чтобы осмотреть ремень ГРМ, коленвал следует проворачивать по часовой стрелке. Чтобы это сделать, нужно включить 5 передачу и подталкивать машину вперед. Еще авто можно приподнять, вывесив переднее колесо и вращая его по часовой стрелке.
• Поверхность ремня, особенно его зубчатой части, не должна быть с трещинами, зубья должны быть целыми, без заломов и других дефектов, резина должна быть цельной, без расслоений до корда и т.д. Также на ремне не должно быть следов трения или перегрева.
• Внимательно следует осмотреть и торцевые части, не допускается расслоения и повреждений. Также ремень не должен сильно расходиться по меткам. Если это так, тогда ремень ГРМ сильно растянут.
• Еще на ремне ГРМ не должно быть следов моторного масла. Даже если ремень визуально в хорошем состоянии, важно понимать, что масло разъедает резину. По этой причине замасленный ремень следует поменять.

Так или иначе, но обнаружение дефектов потребует замены ремня ГРМ. При этом если видно масло на ремне (нужно точно понять, что это именно масло, а не тосол), сначала нужно определить, откуда оно попадает, устранить причину, а уже затем ставить новый ремень механизма газораспределения.

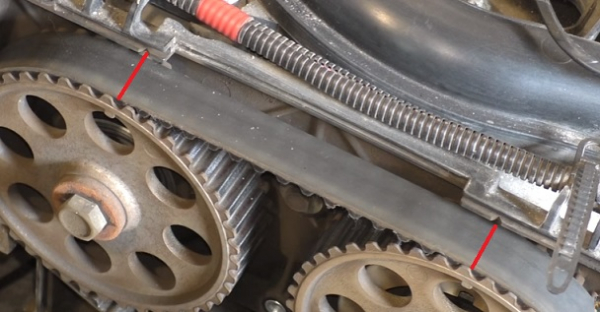

Также необходимо проверять и натяжение ремня. Чтобы это сделать, нужно учесть, что на автомобиле Приора метки ГРМ нанесены на шкивы распредвалов. Для проверки следует провернуть коленвал по часовой стрелке до того, пока метки на зубчатых шкивах распредвалов не совместятся с вырезами на задней крышке привода газораспределительного механизма. В том случае, если шкивы случайно были провернуты дальше, чем нужно, потребуется провернуть коленчатый вал на 2 оборота.

Если ремень ГРМ нормально натянут, выступ прямоугольной формы внутренней втулки натяжного ролика совпадает с вырезом его наружной обоймы. Если сам ремень в порядке, при этом указанные метки немного не совпадают (больше чем на ½ от общей ширины выступа), тогда нужно регулировать натяжение ремня ГРМ. Чтобы решить эту задачу, необходимо обнаружить натяжной ролик ГРМ Приора.

Сначала ключом на 15 следует ослабить затяжку болта крепления натяжного ролика. В случае, когда ремень прослаблен, нужно добиться точного совмещения выреза наружной обоймы ролика с  выступом прямоугольной формы внутренней втулки ролика. Затем ключом на 15 следует затянуть болт крепления натяжного ролика. Момент затяжки составляет от 20 до 25 «ньютонов».

Фактически, чтобы натянуть ремень, натяжной ролик следует провернуть против часовой стрелки. Если же ремень нужно ослабить, тогда ролик поворачивают по часовой стрелке.

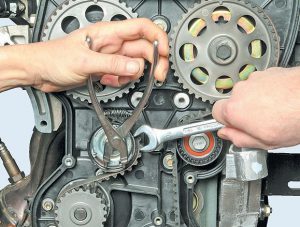

Чтобы это сделать, в пазы наружной обоймы ролика вставляется специальный ключ (напоминает два стержня, прикрепленных к основанию). Далее ремень можно натянуть до того момента, пока   вырез наружной обоймы не совпадет с прямоугольным выступом внутренней втулки. Завершением будет затяжка болта крепления ролика (момент затяжки 34–41 Н·м.).

Обратите внимание, если ремень ГРМ перетянут, это сокращает его срок службы, а также ресурс помпы, натяжного ролика и направляющего ролика. Если же ремень ГРМ недостаточно сильно натянут, это также снижает его ресурс, а также может стать причиной смещения фаз газораспределения.

Как минимум, двигатель будет работать нестабильно, а если ремень ГРМ перескочит, погнет клапана. Если после регулировки натяжения метки не совпадают, процедуру нужно повторить. В случае, когда отрегулировать натяжение не удается, следует заменить ремень ГРМ.

Как выполняется замена ГРМ Приора

Итак, подобрав подходящий ремень ГРМ на Приору (независимо от производителя, важно подбирать ремень ГРМ Приора 16 клапанов), можно приступать к процедуре замены. Ремень по ширине должен быть 22 мм, количество зубьев составляет 137.

После снятия крышки механизма газораспределения, необходимо сначала выставить по меткам сам ГРМ. Для этого коленвал и распределительные валы ставятся в ВМТ такта сжатия первого цилиндра.

Чтобы провернуть коленвал, по часовой стрелке ключом на 17 прокручивается болт крепления шкива привода вспомогательных агрегатов до того момента, пока не произойдет совмещение меток на зубчатых шкивах распредвалов с метками на задней крышке привода.

Также чтобы проверить положение коленвала, нужно вытащить заглушку из резины (стоит сверху картера сцепления). Риска на маховике должна быть напротив прорези верхней крышки картера сцепления.

Затем нужно фиксировать коленвал. Для этого в момент откручивания болта крепления шкива привода навесных агрегатов следует пригласить помощника, который включит 5 передачу и нажмет на тормоз.

Теперь шкив можно снять, параллельно демонтируется шайба. Чтобы было удобнее собирать все обратно, перед снятием ремня  шкивы распределительных валов можно зафиксировать по отношению друг к другу. Для этого подойдут заранее подготовленные колышки из дерева.

Деревянные клинья можно слегка забить между зубьев шкивов. Затем ключом на 15 следует ослабить затяжку болта крепления натяжного ролика ремня ГРМ. Ролик повернется, натяжение ремня будет небольшим, что позволит снять его с распредвалов. Теперь ремень можно снять со шкивов помпы и коленвала.

Важно следить за тем, чтобы после снятия ремня коленчатый вал и распредвалы больше не крутились, так как можно случайно столкнуть поршни и клапана!

• Что касается замены ГРМ, сначала меняется натяжной ролик, затем опорный. Ролики снимаются вместе с болтом и упорными шайбами. Параллельно нужно проверить состояние помпы. Важно, чтобы не было подтеков тосола, вал помпы должен легко крутиться, не должно быть люфтов и т.д. Если помпа не в порядке, ее также нужно заменить.

Кстати, перед тем, как поставить новые ролики ГРМ на Приору, резьбу болтов крепления следует промазать специальным фиксирующим герметиком. Также болт крепления опорного ролика можно сразу затянуть (момент 34–41 Н·м), тогда как болт крепления натяжного ролика до конца затягивать на данном этапе не стоит.

Рекомендуем также прочитать статью о том, какой ремень ГРМ лучше выбрать. Из этой статьи вы узнаете о лучших производителях ремней ГРМ и комплектов ГРМ для автомобилей, а также на какие продукты рекомендуется обратить внимание при выборе ремня механизма газораспределения.

Далее можно переходить к монтажу ремня ГРМ. Перед его установкой важно проверить, чтобы совпали установочные метки распредвалов с метками на задней крышке привода. Если шкив привода агрегатов снят, в этом случае легко определить положение коленвала (метки на зубчатом шкиве коленвала с меткой на крышке масляного насоса должны совпасть).

Теперь остается только надеть зубчатый ремень на шкив коленвала. Главное, натянуть обе части ремня, заведя переднюю часть за опорный ролик. В то же время заднюю часть надевают на шкив помпы и заводят за натяжной ролик. После можно накидывать ремень на шкивы распредвалов. Если шкивы ранее были зафиксированы, нужно убрать все стопоры. Затем можно отрегулировать натяжение ремня ГРМ способом, описанным выше.

Завершающим этапом становится установка шкив привода навесных агрегатов. После этого следует провернуть коленвал за болт крепления шкива на 2  оборота по часовой стрелке. Далее следует проверить, чтобы метки коленвала и распредвалов точно совпали, а также сам ремень был натянут должным образом.

Если заметны отклонения, весь процесс регулировки и/или установки следует повторить. В случае, когда метки совпали, можно полностью затянуть болт крепления натяжного ролика (момент от 34 до 41 Н·м), а также болт крепления шкива привода навесных агрегатов (момент затяжки болта 105 или 110 Н·м).

Подведем итоги

Как видно, на автомобиле Приора ГРМ нуждается в более частом обслуживании, так как привод ременной. По сравнению с цепным приводом, за состоянием ремня нужно следить, проверять его натяжение, а также знать, когда меняют ремень ГРМ.

Рекомендуем также прочитать статью о том, что лучше, цепь или ремень ГРМ. Из этой статьи вы узнаете о преимуществах и недостатках указанных типов привода механизма газораспределения, а также с каким приводом ГРМ лучше выбрать автомобиль.

Что касается подбора, ремень ГРМ Приора 16 клапанов может быть как оригинальным (заводским), так и продуктом сторонних производителей. При этом можно как подобрать аналоги высокого качества, так и менее надежные заменители. Важно уделять особое внимание при выборе ремня ГРМ, так как его обрыв может привести к серьезным поломкам.

Напоследок отметим, что лучше сразу подобрать полный комплект (ремень и ролики) ГРМ на Приору 16 клапанов известного производителя, а также приобретать такой комплект у официальных поставщиков (чтобы исключить вероятность подделки). Также, если есть такая необходимость, ремень ГРМ на Lada Priora вполне можно заменить своими руками, следуя приведенным выше инструкциям.
