Замена ремня ГРМ ВАЗ 2109: метки ГРМ, тонкости и нюансы

В отличие от цепного привода ГРМ, в автомобилях с ременным приводом именно ремень газораспределительного механизма является  достаточно слабым местом.  В случае обрыва  двигатель не только перестанет работать, но и может потребовать серьезного ремонта. Причина —  на многих моторах клапана гнет при обрыве ремня ГРМ со всеми вытекающими последствиями.

Чтобы избежать проблем, состояние ремня и роликов нужно контролировать, а также менять ремень ГРМ строго по регламенту. При этом важно правильно выставлять ремень механизма газораспределения. Далее мы рассмотрим, как поменять ремень ГРМ ВАЗ 2109, а также  на какие метки ГРМ 2109 нужно обращать внимание при замене, чтобы поставить ремень правильно.

Замена ГРМ на ВАЗ 2109

Как уже было сказано выше, ремень ГРМ имеет ограниченный срок службы. На одних машинах заявленный срок службы оригинального изделия может быть больше, на других меньше. В случае с ВАЗ ремень ходит, в среднем, около 50-60 тыс. км. или 4-5 лет.

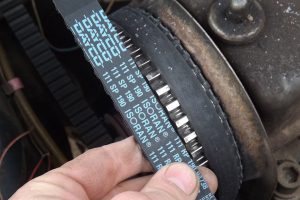

При этом важно помнить, что он может прийти в негодность раньше по ряду причин (попадание масла или технических жидкостей, растяжение, расслоение, растрескивание и т.д.). Так или иначе, менять ремень ГРМ ВАЗ 2109  нужно как по пробегу или по времени, так и в случае появления дефектов.

Сам ремень фактически является резиновым ободом с зубчатой внутренней стороной и необходим для синхронизации работы коленчатого и распределительного вала. Также указанный ремень на ВАЗ и многих других авто выступает в качестве привода водяного насоса, маслонасоса и т.д.

При этом ошибочно полагать, что деталь имеет большой ресурс. Если просто, это расходник, который нужно регулярно менять. Давайте рассмотрим, как выполняется замена и на что обращать внимание.

Снятие старого ремня ГРМ

Итак, замена ремня ГРМ на ВАЗ 2109 инжектор, прежде всего, продиктована тем,  что при обрыве может погнуть клапана и потребуется ремонтировать ГБЦ.  При этом важно знать не только то, как поменять сам ремень, но и как выставить ГРМ ВАЗ 2109 правильно при замене.

Для замены  нужно заранее подготовить набор ключей или головок, отвертки, сам зубчатый ремень ГРМ,  натяжной ролик, при необходимости замены также водяной насос (помпу) и шпильку для натяжителя. Теперь можно переходить к самой замене.

• В случае с ВАЗ 2109 следует оставить машину на ручник, после чего под задние колеса подложить противооткатные упоры;
• Затем болты на правом переднем колесе нужно ослабить;
• Далее правую сторону авто следует поддомкратить, снять колесо, подложив его под картер мотора для страховки;
• Теперь можно открыть капот, ключом «10» открутить 3 болта, которыми закреплен защитный кожух ГРМ;
• Следующим шагом будет ослабление гайки на генераторе и снятие ремня привода генератора. Основная задача — ослабить верхний стопорный болт и сдвинуть генератор к двигателю, благодаря чему привод ослабнет и его можно снять. Ремень нужно снимать, так как нужен доступ и потребуется демонтаж шкива коленвала.

Теперь при помощи ключа «19» следует открутить болт, фиксирующий шкив коленвала. На моделях с карбюраторам в прорезь шкива  можно вставить отвертку, стальной пруток или ключ, чтобы зафиксировать вал от прокручивания.

На инжекторных версиях потребуется удерживать отверткой маховик, чтобы он не проворачивался, параллельно откручивая  болт шкива. Также есть решение пригласить напарника, включить пятую передачу в салоне и нажать на  педаль тормоза.

• Открутив болт, далее следует ослабить натяжной ролик ВАЗ 2109 для более легкого снятия ремня. Гайка выкручивается ключом «17». Сам ролик ГРМ ВАЗ 2109 можно снять, так как обычно его нужно менять вместе с ремнем. Обратите внимание, важно не потерять подложенные шайбы.
• Сняв ремень со шкивов, параллельно нужно проверить помпу. Помпа не должна течь, люфтить, шкив должен нормально проворачиваться. Кстати, если водяной насос не в порядке, по краю ремня можно увидеть сильную выработку. Если признаки указывают на проблемы, помпу нужно заменить.

Кстати, помпа меняется каждую вторую смену ремня, так как насос служит около 100 тыс. км. При этом натяжной ролик требуется менять при каждой смене ремня, то есть замена ремня и ролика выполняется параллельно.

Как поставить ремень ГРМ по меткам правильно и проверить натяжение

Идем далее. Сняв старый ремень ГРМ 2109, а также проверив помпу, можно переходить к установке нового ремня. При этом важно знать, как выставить ремень ГРМ ВАЗ 2109 правильно.

Чтобы выполнить монтаж, потребуются два ключа (на 17 и на 19), плоская отвертка, а также лампа или фонарь для освещения. Сначала требуется установить новый натяжной ролик ВАЗ 2109, далее потребуется выставить механизм, опираясь на метки ваз 2109.

При помощи ключа шкив распредвала нужно провернуть до момента, пока метка на шкиве не совпадет с планкой, прикрепленной к блоку двигателя. Далее распредвал нужно стараться не проворачивать в процессе выполнения работ.

Чтобы выставить  ГРМ ВАЗ 2109:

• сначала нужно выставить метку на распределительном валу;
• затем осуществляется проверка совпадения меток на шкиве коленчатого вала;
• для точной проверки нужно свериться с метками на маховике;

Если подробнее, на коленчатый вал  нужно наживить болт, чтобы получить возможность выставить шкив по меткам. Коленвал прокручивается  до момента, пока метка на шкиве не займет строго вертикального положения.

Для проверки следует вынуть резиновую заглушку в картере сцепления и через смотровое окошко взглянуть на маховик. На маховике есть метка в виде риски, которая в норме должна совпасть с прорезью на планке, которая прикручена к блоку ДВС.

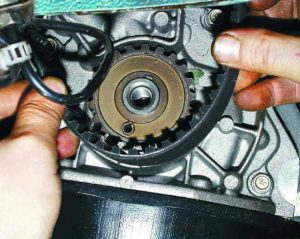

Теперь потребуется надеть ремень (сначала надевается на шкив коленвала, после на шкив распредвала).  Надевать новый ремень ГРМ нужно сначала на шкив коленчатого вала, после нижнюю ветвь заводят за шкив помпы, пропускают справа от натяжного ролика, также вторую ветвь накидывают на зубчатый шкив распредвала.

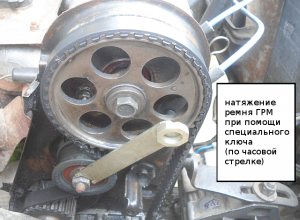

Для регулировки натяжения ремня в ролик ВАЗ 2109 вставляется особый ключ. Если ключа нет, можно пользоваться отверткой, а также взять пару саморезов, гвоздей и т.п. Далее с помощью ключа или отверткой, вставленной между винтами натяжного ролика, следует провернуть ролик против часовой стрелки. Это позволяет натянуть ремень.

Рекомендуем также прочитать статью о том, какой ремень ГРМ лучше выбрать. Из этой статьи вы узнаете о лидирующих производителях ремней ГРМ, а также о том, как выбрать ремень механизма газораспределения и на каких производителей лучше обратить внимание.

Натяжение контролируется таким образом, что если на самом длинном отрезке удается провернуть ремень не более, чем на 90 градусов, тогда это норма. Отклонения будут указывать на перетянутый или ненатянутый ремень. В этом случае нужны регулировки.

Например, если ремень ГРМ перетянут, тогда его требуется ослабить, воздействуя на натяжной ролик. Потребуется сначала ослабить гайку ролика, после чего повторить натяжку ремня. Важно понимать, что при сильном натяжении уменьшается как срок службы ремня ГРМ, так и подшипников помпы и натяжителя.

Другими словами, ремень должен проворачиваться с определенным усилием, однако небольшим. Отклонение от нормы регулируется натяжителем (поворот ролика против часовой стрелки).

Отрегулировав ремень, обратно устанавливается крепежный болт привода генератора, после чего головкой «19» проворачивается болт коленвала на 2 оборота по часовой стрелке. Это нужно, так как требуется еще раз проверить совпадение меток по окончании всех работ.

Провернув коленвал ключом, контролируются метки. Если все метки совпали и ремень нормально натянут, двигатель можно запускать. Убедившись в том, что агрегат нормально работает, следует поставить защитный кожух ГРМ на место.



Что в итоге

Как видно, обрыв ремня ГРМ на работающем моторе обычно является причиной последующего капитального ремонта двигателя (клапана ударяются об поршни и гнутся, возникает дефект поршней и т.д.).

По этой причине следует  проверять состояние ремня ГРМ  каждые 10-15 тыс. км. Если во время осмотра видны дефекты или ремень отработал около 50-60 тыс. км., его нужно менять.

Рекомендуем также прочитать статью о том, что лучше, цепь или ремень ГРМ. Из этой статьи вы узнаете о преимуществах и недостатках приводов ГРМ указанных типов, а также какой из них лучше и почему.

Напоследок отметим, что при замене важно правильно выставить ремень ГРМ по меткам, а также добиться нужного натяжения. В противном случае недотянутый ремень может проскочить на зубьях. Если же он перетянут, тогда может произойти обрыв, в значительной степени усиливается износ ремня, шкивов, роликов и т.д.
