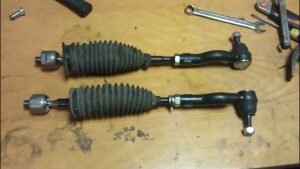

Замена рулевых тяг и наконечников: что нужно знать
Рулевые тяги служат для соединения колеса и рулевого механизма. Через рулевую тягу передается поворачивающее усилие от рулевого механизма на колесо автомобиля.
При этом колеса во время езды перемещаются в трех плоскостях, тогда как рулевой механизм жестко закреплен. Чтобы реализовать подвижное соединение, дополнительно используются рулевые наконечники (наконечники рулевых тяг).
В процессе эксплуатации авто:
- рулевые тяги могут деформироваться или разрушаться под воздействием коррозии;
- пыльники рулевых наконечников повреждаются, сфера смещается, происходит повреждение втулки;
В случае возникновения проблем с тягами появляются стуки в передней подвеске, руль становится «легким», не удается сделать развал-схождение. В подобной ситуации необходимо проверить тяги рулевые, а также выполняется замена наконечников рулевых тяг. Подробнее читайте в нашей статье.
Содержание статьи:

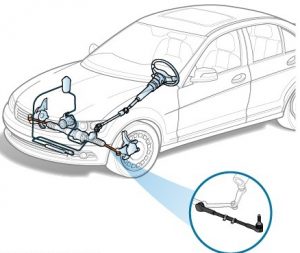

Рулевая тяга и наконечник тяги: назначение
Основной задачей, которую выполняет тяга рулевая, является передача усилия от рулевого механизма на колеса. Однако дополнительные сложности возникают по причине того, что колеса подвижны, а рулевой механизм закреплен жестко. Решает проблему наконечник рулевой.
Если просто:
- к штоку рулевой рейки сама тяга крепится посредством внутреннего наконечника;
- к средней тяге трапеции крепление реализовано при помощи шарнирного соединения;

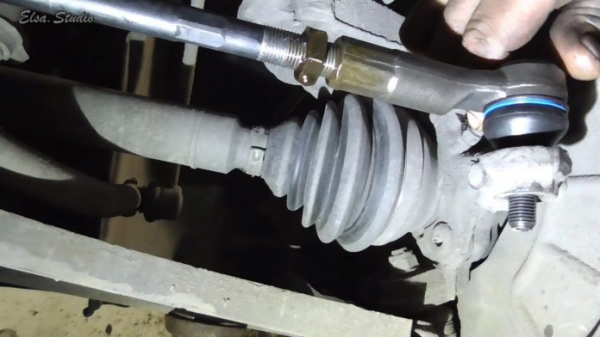

- соединение тяги с рычагом поворотного кулака осуществляется через внешний рулевой наконечник.
В данной конструкции внутренние наконечники и шаровые соединения отвечают за подвижность тяги в вертикальной плоскости (тяги не ломаются при езде по неровностям).
В свою очередь, внешний наконечник позволяет получить подвижность тяги и колеса в любой плоскости. В результате привод нормально работает в поворотах, при езде по неровностям и т.д.
Устройство рулевой тяги и наконечника
Что касается устройства, сама тяга напоминает стальной стержень. Устройство рулевого наконечника более сложное, так как он служит для соединения подвижных и неподвижных элементов.
Фактически, это шарнирное соединение, где сфера пальца вращается внутри полусферического корпуса. В корпусе устанавливается втулка, набивается смазка, чтобы избежать трения и позволить пальцу выполнять отклонение на заданный угол. Шарнир защищает резиновый пыльник.
Основные неисправности тяг и наконечников: причины
Рулевые тяги просты по конструкции, не имеют подвижных частей и отличаются высокой надежностью.
Рулевой наконечник также представляет собой достаточно прочную деталь. Однако эти элементы (тяга рулевая и наконечники рулевые) все равно выходят из строя по ряду причин.
Почему повреждается рулевая тяга

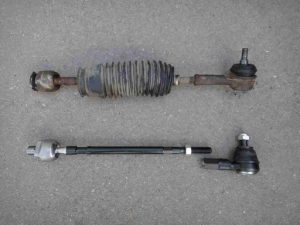

При езде на автомобиле сильные удары при попадании в яму, наезды на бордюры или агрессивная езда по бездорожью могут приводить к тому, что тяги гнутся или ломаются.
Также на «возрастных» автомобилях тяги разрушаются в случае активной коррозии. Даже при условии аккуратной езды сгнившая тяга все равно может погнуться или сломаться.
При этом погнутые тяги приводят к тому, что нарушаются углы установки колес (развал-схождение), изменяется угол поворота колес, разрываются пыльники наконечников, наконечник тяги может вырвать. Специалисты рекомендуют периодически проверять геометрию рулевых тяг. Кстати, при необходимости замены одной тяги, менять нужно и вторую (парная замена).
Поломки рулевого наконечника
Хотя наконечник отличается высокой надежностью и износостойкостью (палец стальной, вкладыш из износостойкого материала, анодированный корпус), на плохих дорогах и при высоких нагрузках конструкция все равно разрушается.
Достаточно попасть в глубокую яму на высокой скорости, чтобы ослабилась фиксирующая гайка, сместилась сфера и повредила втулку и т.д.
Также шарнирное соединение выходит из строя в результате разрыва пыльника. Если пыльник поврежден, внутрь попадает вода и грязь, вымывается смазка, начинается активная коррозия, мелкие песчинки начинают играть роль абразива, повреждают поверхности. По этой причине важно следить за состоянием пыльников, а также обращать внимание на признаки неисправностей рулевого наконечника.
Признаки неисправности наконечников тяг
Как правило, износ и неисправности рулевого управления можно определить по следующим признакам: люфты и стуки, повышенная вибрация на руле, руль слишком тугой или легкий, на руле появляется биение.
В свою очередь, неисправные рулевые наконечники проявляют себя следующим образом:
- при езде слышна отдача на педали газа;
- тихий и частый стук при повороте руля в области колеса;
- постукивание на неровной дороге;
- руль слишком легко крутится;
- развал-схождение не выставляется.

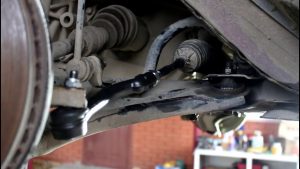

Для проверки машину нужно поднять на подъемнике или загнать на яму, после чего покачать тяги вверх и вниз. Если зазор больше 1.5 мм, тогда наконечники изношены. Также в салоне авто помощник должен покрутить руль, в то же время снизу под машиной нужно оценить ход наконечника. Норма, когда наконечник не люфтит и не болтается в своем посадочном месте.
Как поменять рулевые тяги и наконечники
Если обнаружены признаки износа или очевидны повреждения, требуется замена рулевых тяг и/или наконечников. Что касается тяг, настоятельно не рекомендуется ограничиваться только одной стороной. Другими совами, нужно купить рулевые тяги парой и менять их.
В норме замена рулевой тяги или замена рулевых наконечников выполняется попарно (как и в случае с амортизаторами и рядом других элементов). Это позволяет избежать проблем с развалом и неравномерным износом.
Рекомендуем также прочитать статью о том, как проверить и заменить шаровую опору. Из этой статьи вы узнаете о способах проверки шаровых, а также как выполняется замена шаровых своими руками.
Также необходимо знать, как поменять рулевые наконечники своими руками правильно, чтобы избежать распространенных ошибок. Переходим к замене:
