Защита картера двигателя

Многие автолюбители при покупке новой машины сталкиваются с тем, что изготовитель внизу моторного отсека обычно устанавливает лишь пластмассовый щиток, прикрывающий его пространство от грязи. Возникает логичный вопрос: нужна ли автомобилю реальная защита картера двигателя или можно ездить без нее?

Назначение и конструкция

Защита картера двигателя – это деталь из металла или композитного материала (стеклопластика, карбона или кевлара), которая прикрывает нижнюю часть моторного отсека. Она крепится к элементам кузова автомобиля, если таковая предусмотрена конструкцией. Предназначена защита картера и КПП для предотвращения ударов поддоном двигателя, картером коробки передач о неровности дорожного покрытия и камни, иногда попадающиеся на проезжей части дороги.

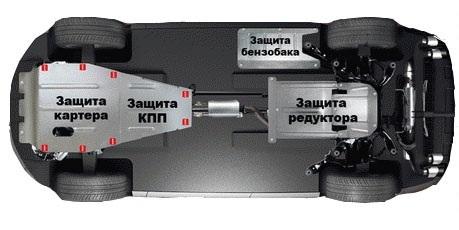

Так как поддон картера двигателя, впрочем, как и КПП, чаще всего изготавливают из стального листа толщиной менее миллиметра, он в большинстве случаев не выдерживает серьезного столкновения с препятствием. Ездить на автомобиле после такого происшествия нельзя, так как через образовавшееся отверстие масло вытечет наружу, а агрегат, работая без смазки, быстро придет в негодность. На автомобиле с продольным расположением двигателя закрывается, как правило, только поддон картера двигателя. Так как кожух сцепления и коробка находятся позади мотора, заслоненные его поддоном. Если же силовой агрегат имеет поперечное расположение, то защита картера вместе с двигателем закрывает и коробку перемены передач с кожухом сцепления.

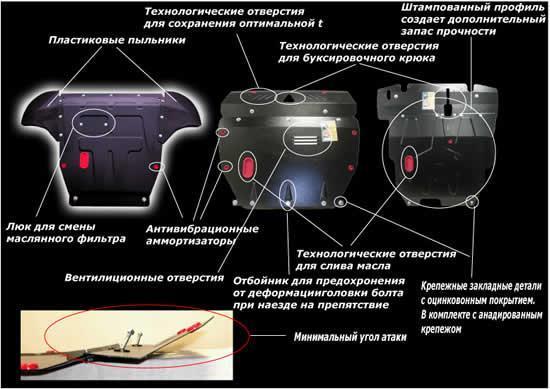

Конструктивно любая защита поддона картера двигателя представляет собой толстую пластину с кронштейнами для крепления, имеющую одно или два отверстия для слива отработанного масла. В случае если компоновка двигателя не позволяет снятие и установку масляного фильтра сверху, защита картера должна иметь отверстие для его замены снизу.

Выбор

Чтобы верно выбрать защиту для своего автомобиля, необходимо знать, чем отличаются на вид схожие изделия. Защиты поддона картера разных изготовителей для какой-то определенной модели автомобиля не могут существенно отличаться своими геометрическими размерами, за исключением, пожалуй, толщины пластины, которая для изделий из металлов не должна быть меньше 3 мм. Значит, выбирать предстоит лишь материал, из которого изготовлена защита картера двигателя. Плюсы и минусы металлов, которые наиболее часто применяются для изготовления.

Сталь. Защита картера, выполненная из стали, встречается в продаже наиболее часто. Достоинства щитка из этого материала: невысокая стоимость, достаточные прочность и жесткость, а также хорошая ремонтопригодность. Недостатки: большой вес и слабая устойчивость против коррозии.Алюминий. Плюсы такой защиты картера: низкий вес, отличная антикоррозийная устойчивость. Минусы: прочность и жесткость оставляют желать лучшего. Низкая ремонтопригодность ввиду того, что варить этот металл можно только специальным сварочным аппаратом с использованием аргона.

Композиты

Общие свойства композитных материалов – это высокая прочность и небольшая масса. Однако, несмотря на то что защита картера автомобиля выдерживает довольно значительную нагрузку, распределенную по ее площади, сильный удар в одну точку, как правило, пробивает в ней сквозное отверстие. Толщина защиты двигателя автомобиля из композитов обычно от 8 до 12 мм, что несколько больше, чем из металлов. Поэтому выигрыш в массе не так велик, как может показаться на первый взгляд. Предельные параметры каждого композита зависят в основном от того, какими волокнами он армирован. Ниже приведем несколько примеров композитных материалов, используемых для изготовления защиты картера автомобиля.

Кевлар. В нем для армирования используются параарамидные волокна. Они обладают высокой прочностью и термостойкостью, а также небольшой удельной массой. К примеру, разрывное усилие этих волокон составляет от 280 до 550 кгс/мм², против 50—150 кгс/мм² у стали. А его плотность (около 1,5 т/м3) значительно меньше аналогичного параметра стали, который в среднем равен 7,8 т/м3. Цвет защиты картера из этого сырья – зеленовато-золотистый. Это лучший и самый дорогой композитный материал для изготовления защиты поддона картера двигателя автомобиля.Карбон. Армируется углеродными волокнами. Они имеют разрывное усилие 250–500 кгс/мм2 при плотности 1.75 т/м3.Стеклопластик, также называемый FRP. Стекловолокно, входящее в его состав, рвется при усилии 170 кгс/мм2 и имеет плотность 2.52 т/м3. Хотя его параметры уступают двум предыдущим материалам, они все же несколько лучше, чем у стали. Да и стоимость защиты картера двигателя из этого материала заметно ниже, чем из карбона или кевлара.

Легкие защиты картера двигателя автомобиля из композитов устанавливают чаще на спортивные машины. Там же, где не идет борьба за секунды, подойдут и стальные изделия.

Установка

Устанавливая защиту, проследите за тем, чтобы между ней и поддоном оставался зазор не менее 2 см. Так как двигатель автомобиля закреплен на резинометаллических подушках, а поэтому при запуске и остановке неминуемо колеблется. Если ездить на автомобиле со слишком малым расстоянием между этим деталями, поддон будет контактировать с кожухом, вызывая вибрации и лишние шумы. Также возможно повреждение поддона, который на некоторых современных авто изготовлен из пластика. После этого масло, конечно же, вытечет через образовавшееся отверстие.

Если после установки защиты при движении появились посторонние звуки, проверьте, нет ли на ней следов контакта с поддоном, или не ослаб ли от вибрации ее крепеж.

Ремонт

Стальная защита поддона лучше всего поддается ремонту. Приварить отломившийся от нее монтажный кронштейн можно как полуавтоматом, так и обычным электродом МР-3 при помощи сварочного трансформатора или инвертора. Покрасить ее после ремонта можно железным суриком, разведенным на олифе – это недорого и надежно защитит металл от коррозии. Особенно тщательно нужно прокрасить сварочные швы. Отрихтовать деформированный стальной щиток можно при помощи обычной кувалды.

Выпрямить алюминиевую защиту двигателя автомобиля тоже не составляет большого труда, а вот сварка этой детали обойдется значительно дороже, чем стального изделия. Зато красить ее не нужно, так как на поверхности алюминия образуется прочная окисная пленка, предохраняющая этот металл от коррозии.

Не стоит пытаться восстановить любую композитную защиту после поломки, былую прочность вернуть ей уже не удастся. Красить ее тоже не нужно ведь воды она не боится, да и автомобиль после покраски защиты двигателя не станет выглядеть лучше.
