Автоматическое включение ближнего света фар: как сделать самому
С учетом недавних изменений в правилах дорожного движения на территории РФ водитель обязан включить ближний свет фар как при езде в темное, так и светлое время суток. В противном случае сотрудники ГИБДД имеют право оштрафовать водителя.
Хотя сумма штрафа не самая большая, при этом сама факт того, что автомобиль могут задержать за нарушение ПДД, после чего за такое правонарушение водитель будет оштрафован на определенную сумму, по целому ряду причин неприемлем для большинства ответственных автолюбителей.
Естественно, в сложившейся ситуации многие автовладельцы столкнулись с тем, что человеческий фактор на практике оказался главной причиной, по которой автомобиль без включенного света останавливают и штрафуют. Простыми словами, нередко водители попросту забывают включить фары.
Чтобы избежать подобных ошибок, оптимальным вариантом является включение ближнего света при запуске двигателя, то есть автоматически. Однако далеко не все ТС имеют подобную функцию, которая реализована штатно. В этой статье мы рассмотрим, как доработать автомобиль, чтобы фары включались одновременно с запуском ДВС.
Содержание статьи:
Автоматическое включение фар: схема, доступные варианты, преимущества
Вполне логично, что именно автоматическое включение ближнего света является той самой опцией, которая позволяет не опасаться ситуации, когда перед поездкой водитель забыл включить свет. При этом на многих импортных авто устройство автоматического включения есть, но его срабатывание происходит только с учетом определенных условий (изменение освещения, сигнал от датчика дождя и т.д.)
Однако по ПДД в РФ свет должен быть включен постоянно, независимо от того, темно на улице или светло. Некоторые владельцы, чтобы не забыть включить свет, вынуждены в светлое время суток оставлять машину на парковке с включенными фарами, тем самым разряжая аккумулятор.
Как видно, проблема весьма актуальна. Чтобы решить задачу, наиболее рациональным выходом из сложившейся ситуации становится такая система автоматического включения ближнего света, которая будет работать независимо от степени освещенности и других условий, а также срабатывать без участия водителя.
Другими словами, фары должны включаться параллельно запуску ДВС. Также можно реализовать отключение света после того, как двигатель глушится. Кстати, для автомобилей, которые не имеют даже штатного датчика света (отечественные авто, старые или бюджетные новые иномарки), срабатывающего в случае изменения освещенности, постоянно включенный ближний свет позволит повысить безопасность при езде по тоннелям, под мостами и т.д.

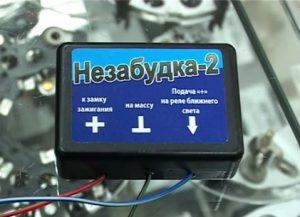

Итак, спрос на подобные системы привел к тому, что различные предприятия, которые специализируются на выпуске электрооборудования, стали изготавливать готовые решения для авто (например, Skybrake M5, АвтоСвет AS, Фараон и т.д.) Также можно отметить и большое количество схем и устройств, которые энтузиасты и опытные автолюбители создают самостоятельно.
Если желания ставить на машину самодельные устройства нет, тогда заводские решения окажутся наилучшим вариантом. Однако функционал может быть несколько ограничен. Главное, как в первом, так и во втором случае подобные решения позволяют реализовать автоматическое включение света фар, свет включается синхронно в момент включения зажигания или пуска двигателя.
При этом еще раз отметим, что разные схемы отличаются функциональностью. Например, можно сделать так, чтобы днем горели только фары, а в темное время суток подключались габариты и т.д.
Схемы автоматического включения фар при запуске двигателя
Давайте рассмотрим несколько наиболее популярных решений. Основной задачей для автовключения света фар является подача на него питания. Это питание можно взять от зажигания. Однако следует помнить, что в авто зачастую есть и другие устройства, запитанные на замок зажигания. С этим могут возникнуть сложности.
Например, если магнитола включается после первого поворота ключа в замке, фары также могут срабатывать именно в этот момент. Такие аспекты нужно отдельно учитывать. Получается, двигатель заглушен, а ближний свет уже горит.
Чтобы избежать подобных нюансов, оптимальной считается такая схема, посредством которой подача происходит через кнопку (реле) в момент замыкании контактной группы в замке зажигания при запуске ДВС. Отключение фар, соответственно, произойдет при размыкании цепи и остановке мотора.
Отметим, многие водители считают, что подобная схема приводит к тому, что нагрузки на электроцепь возрастают. На практике правильно выполненное подключение сводит к минимуму или исключает такие нагрузки.
Чтобы реализовать автоматическое включение осветительных приборов по самой простой схеме своими руками, необходимо приобрести:
- штатное реле (пятиконтактное),
- проводку и диоды;
Более сложной и одновременно более удобной является схема, когда, простыми словами, фары запитываются на стояночный тормоз или датчик давления масла. Для успешного внедрения такого решения потребуется иметь 2 транзистора, проводку, реле и микросхему типа К561ТП1 или похожую.
Давайте начнем с первой схемы. При установке наилучшим образом подойдет кнопка выключения печки, которая расположена на блоке выключателей. Все работы сводятся к тому, чтобы снять выключатель габаритов, затем разъединяются провод «+» и колодка клавиш, через которую реализовано включение ближнего света фар.
Само подключение производится при помощи двойного провода, который соединяется с реле. В провод «+», который идет на выключатель печки, осуществляется врезка еще одного провода, который тоже подключается к реле. Далее к реле протягивается провод, через который подается питание на сами фары. Еще один провод «массы» кидается на корпус. На этом подключение закончено.
Рекомендуем также прочитать статью о том, как установить кнопку запуска двигателя без ключа своими руками. Из этой статьи вы узнаете об особенностях установки кнопки «старт-стоп» в автомобиль, а также какие преимущества и недостатки имеет бесключевой запуск двигателя.
Остается только все соединения или перепаять, или же все «скрутки» тщательно заизолировать. В результате получается система включения ближнего света в момент включения зажигания.
К минусам можно отнести то, что в зимний период нагрузка на АКБ в момент пуска будет выше, машина будет прогреваться с включенными фарами и дополнительно расходовать топливо и т.д.
- Чтобы избавиться от недостатков, можно задействовать следующую схему. Доработки позволят отключить свет после остановки ТС, причем независимо от включения самого зажигания. Для этого подключение выполняется к стояночному тормозу или к датчику давления масла. Как уже было сказано выше, в основе лежит микросхема, а соединение осуществляется через «ручник» или датчик давления масла.
В случае с датчиком, после отключения ДВС давление в масляной системе падает. Это приводит к тому, что контакты датчика давления масла разомкнутся, на конденсатор подается питание, через транзисторы напряжение идет на реле и фары выключаются.
Также после остановки ДВС питание с датчика подается на лампу-диод, которую устанавливают на панели приборов. Также конденсатор в схеме управления фарами начнет разряжаться и питание на реле не подается.
Хотя данная схема позволяет «обойти» замок зажигания, она также не лишена некоторых минусов. Если давление в системе смазки будет «плавающим» или понижаться, срабатывание датчика возможно при езде на нейтральной передаче или на холостых. Свет фар в таком случае будет моргать.
Еще добавим, что включение фар можно сделать как автоматическим, так и ручным. Данная возможность реализуется путем создания параллельного подключения и выбора нужного сопротивления на самой микросхеме. Кстати, решение подключаться к датчику давления масла не популярное, так как схема сложная, нужна дополнительная проводка, повышаются требования к качеству соединений.

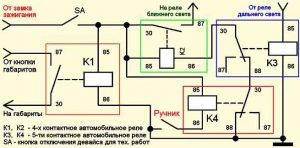

- Проще реализовать подключение к стояночному тормозу. Для этого к общему списку деталей нужно добавить дополнительное реле, которое запитывается на кнопку стояночного тормоза.
Такой способ позволяет добиться следующего:
- как только водитель начинает поднимать ручник, происходит отключение света фар;
- если же ручник начать опускать, фары сразу включаются;
Советы и рекомендации
Как видно, изготовленные самостоятельно решения могут иметь больше плюсов, чем штатные. Функциональность также расширяется, стоимость зачастую получается более привлекательной. Другими словами, собрать недорогую схему автоматического включения ближнего света фар вполне реально.
Рекомендуем также прочитать статью о том, как сделать шумоизоляцию двигателя и моторного отсека своими руками. Из этой статьи вы узнаете о том, как уменьшить звук двигателя автомобиля в салоне и повысить акустический комфорт во время эксплуатации ТС.
При этом важно понимать, что для сборки схемы своими руками необходим определенный опыт и навыки. Если вы не уверены в своих силах, лучше обратиться за помощью к профессиональному автоэлектрику. Если же работы выполняются самостоятельно, точки врезки оптимально располагать во внутрисалонном пространстве, а не под капотом. Такой подход позволит избежать окисления контактов, снижает риски увлажнения и короткого замыкания и т.п.
Если же говорить о том, что лучше, паять или делать скрутку проводов, правильно сделанная скрутка в ряде случаев окажется лучше пайки применительно к автомобилю. Дело в том, что ТС подвержено различным вибрациям, а пайка менее устойчива к вибрационным нагрузкам.
Что касается реле, проводов, предохранителей и т.д., реле нужно надежно закреплять, проводку необходимо прокладывать так, чтобы провода не лежали в «натяг». В местах перегибов проводов и в точках, где провод касается металлических частей кузова, должна присутствовать дополнительная изолирующая термоусадка. В противном случае провод может перетереться и начать замыкать.
Также настоятельно не рекомендуется вместо реле обходиться обычными перемычками, подключаться в обход предохранителей и т.д. Игнорирование данных рекомендаций может не только стать причиной неполадок оборудования, но и замыканий или пожаров.
