Что такое генератор в машине

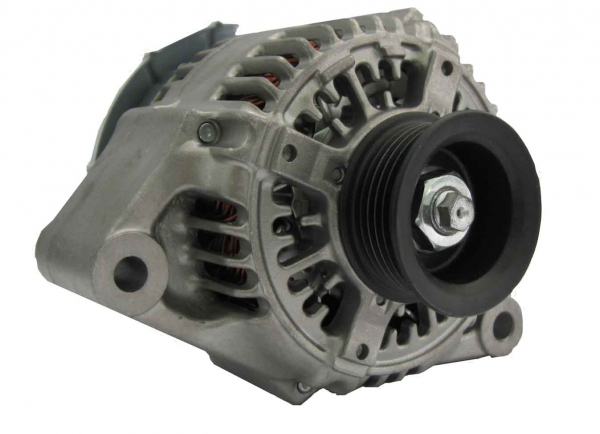

Генератор в автомобиле (автомобильный генератор) представляет собой устройство, которое преобразует механическую энергию в электрическую. В конструкции транспортных средств автогенератор является генератором переменного тока и выполняет следующие функции:

• обеспечение зарядки АКБ;
• питание всех электросистем в авто после запуска ДВС;

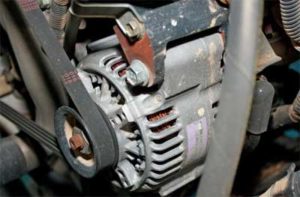

Автомобильный генератор зачастую расположен в подкапотном пространстве, так как приводится в действие от коленвала двигателя. По этой причине решения устанавливаются спереди по отношению к силовому агрегату. На большинстве современных авто привод генератора выполнен в виде ременной передачи. Модели транспортных средств, которые оснащены гибридным двигателем, а также некоторые авто с системой start-stop, имеют особое устройство генератора, так как в подобных машинах он одновременно является стартером.

Рекомендуем также прочитать статью о том, что такое автомобиль гибрид. Из этой статьи вы узнаете о принципе работы и конструктивных особенностях силовой установки на гибридных авто.

Устройство автомобильного генератора: особенности конструкции

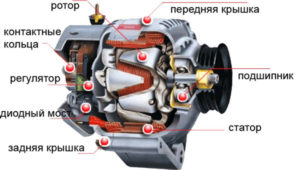

Генераторы в автомобилях могут отличаться по размерам и схемам реализации тех или иных устройств (корпус генератора, привод и т.д.). Также под капотом решение может иметь различные места установки. Общими в устройстве являются следующие элементы:

• ротор;
• статор;
• наличие щеточного узла;
• выпрямительный блок;
• регулятор напряжения;

Указанные составные части находятся в корпусе. Ключевыми параметрами генераторов для автомобилей являются следующие номинальные показатели: напряжение, ток, частота вращения, самовозбуждение на определенной частоте, КПД устройства.

Показатель номинального напряжения может составлять от 12 до 24 В, что зависит от устройства электросистемы транспортного средства. Номинальным током считается максимальный ток, который устройство отдает при условии номинальной частоты вращения на отметке 6 тыс. об/мин. Данные особенности представляют так называемую токоскоростную характеристику. Параллельно с номинальными показателями при выборе следует учитывать:

• минимально возможную рабочую частоту вращения, а также минимальный ток;
• максимальную частоту вращения и максимальный ток;

Теперь о самом устройстве. Корпус является парой крышек, которые стягиваются болтами. Наиболее частым материалом изготовления крышек является алюминиевый сплав, который не магнитится, обеспечивает малый вес и хорошее рассеивание тепловой энергии (теплоотдачу). В корпусе дополнительно выполнены отдельные прорези для вентиляции, а также имеется крепежный элемент для установки и фиксации генератора.

1. Задачей ротора является то, что он создает магнитное поле, которое вращается. Данная функция реализуется путем размещения на валу ротора специальной обмотки (обмотка возбуждения), которая находится между двух полюсных половин. Параллельно с этим на каждой из указанных половин выполнены выступы. На вал ротора также установлена пара контактных колец, которые выполнены из меди, латуни или стали. Через указанные кольца питание подается на обмотку, а сами контакты обмотки прикреплены к кольцам посредством пайки.

   Необходимо добавить, что вал ротора также является местом установки вентилятора-крыльчатки и приводного шкива. Сам ротор вращается на подшипниках. Подшипники могут быть как шарикового, так и роликового типа в области контактных колец, что зависит от индивидуальных особенностей конструкции.

2. Следующим элементом конструкции генератора в машине является статор. Данное решение имеет стальной сердечник, набранный из пластин, а также обмотки. Статор создает переменный электроток. Обмотки наматываются в специальные пазы сердечника. Так как обмоток статора три, это позволяет создать трехфазное соединение. Обмотки могут быть уложены в пазы различными способами: так называемой «петлей» или «волной». Что касается соединения между собой, концы обмоток могут соединяться в одном месте, в то время как другие играют роль выводов. Вторым вариантом является кольцевое соединение обмоток последовательно, что позволяет получить выводы в точках соединения.
3. Давайте взглянем на щеточный узел (щетки). Данный элемент позволяет передать на контактные кольца ток возбуждения. Элемент состоит из пары графитовых щеток, прижимных пружин щеток и устройства для фиксации щеток (щеткодержателя). Отметим, что сегодня на «свежих» машинах ставят щеткодержатель, который образует единую конструкцию с еще одним элементом. Речь идет о конструкции, которая предполагает совмещение регулятора напряжения и щеткодержателя.
4. Выпрямительный блок является преобразователем напряжения. Указанный блок преобразует синусоидальное напряжение, которое производит генератор, в напряжение постоянного тока. Выпрямитель состоит из пластин, задачей которых является отвод тепла. На пластинах выпрямителя также установлены специальные диоды, которые являются полупроводниковыми. Диоды устанавливаются по паре на фазы, а также по одному на «пюсовой» и «минусовой» выводы генератора. Всего получается 6 силовых диодов.
5. Регулятор напряжения обеспечивает подачу тока со стабильным напряжением. Напряжение ограничено заданными рамками. Отметим, что генераторы на современных моделях авто имеют электронный регулятор напряжения. Такие регуляторы дополнительно делятся на гибридные и интегральные.

   Постоянно меняющаяся частота вращения коленвала и нагрузка в процессе эксплуатации двигателя требует постоянной стабилизации напряжения. Напряжение стабилизируется в автоматическом режиме посредством того, что оказывается влияние на ток, протекающий в обмотках возбуждения. Задачей регулятора является то, что устройство управляет импульсами электротока, точнее, частотой указанных электрических импульсов. Также регулятор определяет время (продолжительность) импульсов.

Еще одной функцией регулятора напряжения является изменение напряжения, которое необходимо для эффективной подзарядки АКБ с учетом наружной температуры. С понижением температуры за бортом устройство подает больше напряжения на аккумулятор.

Рекомендуем также прочитать статью о том, как проверить реле регулятор генератора. Из этой статьи вы узнаете о доступных способах проверки устройства в том случае, если аккумулятор не заряжается от генератора или наблюдаются различные сбои в процессе зарядки АКБ.

Что касается привода генератора, данное решение представляет собой ременную передачу (с использованием клиновых или поликлиновых ремней), посредством которой вращается ротор. Ротор генератора по частоте вращения крутится до 3 раз быстрее самого коленвала. Добавим, что на современных авто используется поликлиновый ремень.

Также следует отметить, что на некоторых моделях автомобилей может быть установлен генератор индукторного типа. Индукторный генератор означает то, что в его устройстве отсутствуют щетки, местом установки обмотки является статор. Ротор такого генератора без щеток изготовлен из железных пластин небольшой толщины. Материалом для изготовления пластин выступает трансформаторное железо. Работает индукторный генератор по принципу того, что происходить изменение магнитной проводимости в воздушном зазоре, который присутствует между статором и ротором.

Как работает генератор автомобиля

Детальное рассмотрение функций отдельных составных элементов  в устройстве генератора позволяет получить представление о принципах работы всего устройства. Водитель осуществляет поворот ключа в замке зажигания, после чего электричество от аккумулятора проходит через щетки генератора и контактные кольца, попадая на обмотку возбуждения. В результате на обмотке создается магнитное поле.

Стартер автомобиля начинает вращать коленчатый вал двигателя. От коленвала через ременной привод начинает вращаться и ротор генератора. Магнитное поле в области ротора усиливается на обмотках статора. В результате на выводах указанных обмоток отмечается возникновение переменного напряжения. Когда ротор генератора раскрутится до определенной частоты, генератор начнет работать в режиме самостоятельного возбуждения. Другими словами, после запуска двигателя, что вызывает необходимое раскручивание ротора генератора, обмотка возбуждения начинает питаться уже от генератора, а не от АКБ.

Создаваемое генератором переменное напряжение превращается в постоянное благодаря работе выпрямительного блока.  Электрический ток от генератора питает бортовую сеть автомобиля, обеспечивает работу системы зажигания и других энергопотребителей.  Также от генератора поступает ток для зарядки аккумулятора. В случае изменения частоты вращения коленвала и нагрузки подключается регулятор напряжения, определяя то время, на которое необходимо включить обмотки возбуждения с учетом тех или иных условий. Если частота вращения генератора растет и нагрузка падает, тогда временной промежуток активации обмотки возбуждения сокращается. При увеличении нагрузки и уменьшении оборотов регулятор увеличивает время включения обмоток.

Необходимо добавить, что если потребители используют больше электричества, чем способен выработать автомобильный генератор, тогда автоматически задействуется аккумулятор. Следить за состоянием генератора можно при помощи лампы контроля заряда на приборной панели. Указанная лампа чаще всего представляет собой пиктограмму в виде АКБ. Загорание лампы указывает на то, что батарея от генератора не заряжается. Возможными причинами может быть обрыв поликлинового ремня, выход из строя реле-регулятора генератора и т.д.
