Что такое инжекторный двигатель

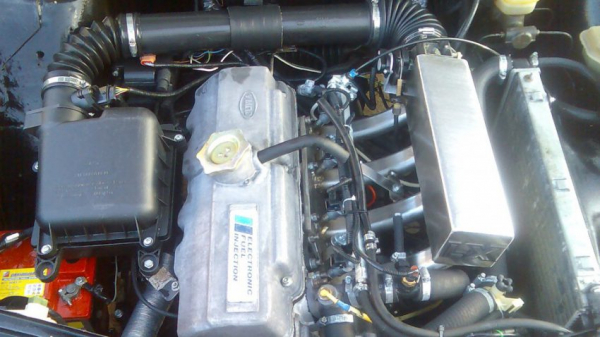

Инжекторный двигатель (двигатель с инжектором, англ. electronic fuel injection engine) — современный тип ДВС, оснащенный инжекторной системой топливного впрыска, которая пришла на смену моторам с карбюратором. Сегодня новые бензиновые автомобили оснащаются исключительно инжектором, так как данное решение способно обеспечить силовой установке необходимое соответствие строгим нормам касательно экономичности и токсичности отработавших газов.

Рекомендуем также прочитать статью о том, что такое двигатель TDI. Из этой статьи вы узнаете об отличительных особенностях, а также преимуществах и недостатках двигателей данного типа.

Карбюратор проигрывает инжектору по общим показателям эффективности, так как инжекторные двигатели стабильнее работают, автомобиль получает улучшенную динамику разгона. Инжекторный агрегат потребляет меньше топлива, содержание вредных веществ в выхлопе снижается, так как топливо сгорает более полноценно. Управление системой полностью автоматизировано (в отличие от карбюратора), то есть не требует ручной подстройки во время эксплуатации. Что касается дизельных двигателей, система впрыска дизтоплива на таких моторах имеет ряд конструктивных отличий, хотя общий принцип работы инжектора на дизеле остается похожим на бензиновые аналоги.

Чем отличается инжекторный двигатель от карбюраторного

Инжектор представляет собой принципиально другой способ подачи топлива в камеру сгорания по сравнению с карбюратором. Другими словами, в инжекторном моторе наибольшие конструктивные изменения коснулись системы питания и топливоподачи.  В карбюраторном двигателе бензин смешивается с определенной частью воздуха во внешнем устройстве (карбюраторе).

После образовавшаяся топливно-воздушная смесь всасывается в цилиндры двигателя. Инжекторный двигатель имеет специальные инжекторные форсунки, которые дозировано впрыскивают горючее под давлением, после чего происходит смешение порции топлива с воздухом. Если сравнивать эффективность подачи горючего инжектором и карбюратором, мотор с инжектором оказывается до 15% мощнее. Также отмечается существенная экономия топлива на разных режимах работы двигателя.

Разновидности инжекторов

Инжекторные системы топливного впрыска делятся на несколько подвидов:

• одноточечный впрыск (моновпрыск);
• распределенный впрыск;
• прямой (непосредственный) впрыск;

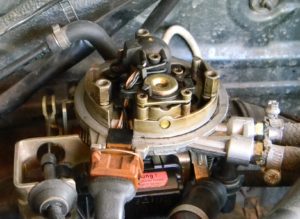

Такое деление напрямую зависит от общего количества установленных форсунок, а также от места впрыска самого топлива. Одноточечная система является самой ранней разработкой и предполагает наличие только одной инжекторной форсунки во впускном коллекторе. Другими словами, форсунка одна для всех цилиндров двигателя. Данное решение имеет ряд недостатков, что и привело к ее быстрому исчезновению.

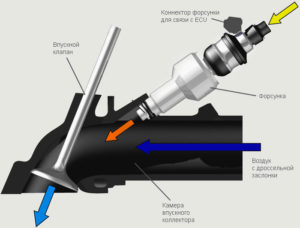

Следующим витком развития инжектора после моновпрыска стал распределенный впрыск, что означает наличие коллектора и отдельных форсунок, которые устанавливаются над впускным клапаном каждого цилиндра. Непосредственный впрыск топлива является новейшей инжекторной системой. Принцип работы заключается в том, что форсунка устанавливается так, чтобы подавать топливо прямо в цилиндр двигателя (непосредственно в камеру сгорания), а не в коллектор. Местом расположения форсунок в этой системе стали головки цилиндров. Данная система в большой мере напоминает принцип топливоподачи и смесеобразования в дизельных двигателях.

Также каждая из систем дополнительно делится по типу впрыска. Что касается распределенного впрыска, такое решение может быть одновременным (все форсунки впрыскивают горючее). Также впрыск может быть попарно-параллельным (форсунки открываются парами), когда одна форсунка начинает открытие перед впрыском топлива, а другая перед тактом выпуска. Также отмечается фазированный впрыск (форсунка открывается перед тактом впуска) и прямой впрыск непосредственно в цилиндр.

Как устроен и работает инжектор

Устройство инжектора предполагает в основе наличие следующих базовых компонентов системы:

• электронный блок управления (ЭБУ);
• электробензонасос;
• инжекторные форсунки;

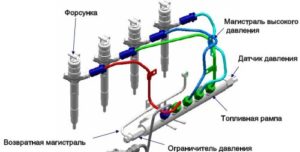

• топливная рампа с регулятором давления;
• электронные датчики температуры, угла открытия дроссельной заслонки ДПДЗ, ДПКВ, ДМРВ и т.д.

Для лучшего понимания принципа работы инжектора давайте поверхностно рассмотрим, как компоненты системы взаимодействуют между собой на примере распространенного типа инжекторных двигателей с многоточечным распределенным впрыском. После поворота ключа зажигания питание подается на электрический бензонасос, который находится в топливном баке и погружен в горючее. Указанный насос подает топливо в топливную магистраль под определенным давлением. Инжекторные форсунки установлены в топливной рампе (рейке), через которую реализован подвод топлива к форсункам, а также осуществлена фиксация самих форсунок на впускном коллекторе. В рампе также установлен регулятор давления топлива, который служит для поддержания разницы между давлением воздуха во впуске и в самих инжекторах.

Благодаря установленным датчикам электронной системы управления двигателем (ЭСУД) контроллер ЭБУ получает информацию, на основании которой удается синхронизировать впрыск в соответствии с режимами и условиями работы ДВС. Блок управления получает показания от датчика температуры двигателя, кислородного датчика, датчика детонации, датчика положения распердвала (датчика Холла) и датчика коленвала. Так удается скорректировать количество подаваемого топлива в каждый цилиндр, гибко и динамично изменять состав топливно-воздушной смеси и т.д.

Если сказать иначе, для точного впрыска топлива необходимо подать горючее на форсунки под давлением, которое создает бензонасос в бензобаке. Далее ЭБУ посылает на форсунки управляющие импульсы. Данные импульсы заставляют форсунку открываться на нужный промежуток времени, который зависит от конкретного режима работы двигателя, нагрузки на мотор, степени нажатия на педаль газа и ряда других факторов. Информация о продолжительности импульсов на форсунки и нужном количестве топлива во время впрыска рассчитывается ЭБУ с учетом показаний от электронных датчиков.

Датчики фиксируют различные изменения в работе двигателя и меняющиеся условия, постоянно передавая сигналы на блок управления. Данная схема позволяет затрачивать строго определенное количество топлива во время запуска, прогрева, работы на холостых оборотах, спокойной или динамичной езды и т.д.

Указанная точность во время дозирования горючего возможна только благодаря работе управляющей электроники автомобиля в виде совокупности датчиков и ЭБУ двигателем. В блоке управления прошиты микропрограммы, а сама работа основывается на так называемых топливных картах. Датчики непрерывно подают информацию о режиме работы двигателя, о скорости движения ТС и т.д. Контроллер получает и обрабатывает данные, после чего определяет необходимое количество впрысков топлива и их продолжительность по времени. Любые изменения в работе ДВС считываются датчиками и заставляют ЭБУ динамично вносить коррективы в работу инжектора.

Выдающаяся экологичность инжектора стала возможной благодаря наличию кислородного датчика (лямбда зонда). Указанный датчик находится в выпускной системе и «оценивает» состояние выхлопных газов. На основании его показаний ЭБУ обедняет или обогащает топливно-воздушную смесь (изменяет соотношение количества воздуха и топлива в составе рабочей смеси) во время работы двигателя в большинстве стандартных режимов.

Преимущества и недостатки инжекторных двигателей

Если сравнивать инжектор с карбюратором, тогда первое решение удобнее эксплуатировать, но определенно дороже и сложнее ремонтировать. Простой карбюратор представляет собой механическое устройство, которое требует периодического обслуживания. Двигатели с карбюратором сильнее коксуются, могут с трудом запускаться в холодное время года, перерасходуют горючее, также мотор может нестабильно работать в сильную жару и т.д.

Карбюратор имеет меньший ресурс по сравнению с инжектором. По этой причине карбюратор нужно постоянно чистить, промывать и подстраивать. Неоспоримым плюсом карбюратора является его простота и неприхотливость к качеству топлива, благодаря чему научиться ремонтировать и настраивать карбюратор своими руками может практический каждый автовладелец у себя в гараже.

Рекомендуем также прочитать статью об устройстве карбюраторного впрыска. Из этой статьи вы узнаете о принципах работы, особенностях настройки и обслуживания карбюратора.

В случае с инжекторными ДВС главными плюсами являются: экономичность, легкий запуск двигателя и стабильность работы мотора в любых условиях, а также низкий расход топлива. Мотор с инжектором лучше реагирует на педаль газа, свечи зажигания не так часто и сильно заливает бензином, двигатель меньше подвержен коксованию. При этом определить неисправность инжектора в случае неисправности бывает намного сложнее.

Частые неисправности инжектора

Так как инжектор является сложной многокомпонентной системой, со временем отдельные элементы могут выходить из строя. Главной задачей инжектора является максимально возможная эффективность сгорания топлива, которая достигается благодаря поддержанию строго определенного состава рабочей смеси топлива и воздуха.

1. В результате любой сбой в работе электронных датчиков приводит к дисбалансу в работе всей инжекторной системы, могут плавать обороты на холостом ходу или в движении, двигатель может троить или не заводиться, отмечается изменение цвета выхлопа и т.д. В отдельных случаях ЭБУ может перевести мотор в аварийный режим. Силовой агрегат в такой ситуации не набирает обороты, на приборной панели горит «check» и т.п.
2. Еще одной причиной неисправностей инжектора является загрязнение фильтрующих элементов в системе топливоподачи или самих инжекторных форсунок в результате использования бензина низкого качества. Для поддержания работоспособности топливный фильтр нужно своевременно менять. Не меньше внимания, особенно на автомобилях с пробегом более 50-70 тыс. км, заслуживает сетка-фильтр бензонасоса. Указанную сеточку бензонасоса рекомендуется менять или чистить. Также желательно один раз в несколько лет мыть топливный бак параллельно замене или очистке указанной сетки-фильтра грубой очистки топливного насоса.

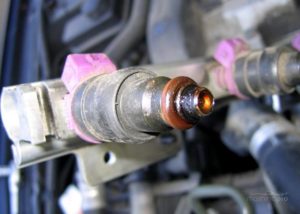

   Отметим, что важно определять и устранять неисправность инжектора своевременно, так как сбои в его работе могут существенно ухудшить общее состояние ДВС и привести к другим поломкам. Что касается засорения топливных форсунок, в этом случае двигатель хуже заводится, теряет мощность и начинает расходовать больше топлива. Нарушение формы факела распыла топлива (особенно в моторах с прямым впрыском) приводит к локальным перегревам, детонации двигателя, прогарам клапанов и т.д.

3. Также форсунки могут «лить» топливо, то есть не закрываться после прекращения импульса от ЭБУ. В этом случае избытки топлива попадают в камеру сгорания, затем могут проникать в выпускную систему и в систему смазки двигателя через неплотности в местах установки поршневых колец. В таких ситуациях сильно страдает весь двигатель, так как бензин разжижает масло и смазка нагруженных деталей ухудшается. Наличие топлива в выхлопной системе выводит из строя каталитический нейтрализатор (катализатор), который очищает отработавшие газы от вредных соединений.

Для предотвращения неисправностей инжектора форсунки необходимо периодически очищать. Дело в том, что наличие фракций и примесей в бензине постепенно загрязняет инжекторы, что и снижает их производительность, а также нарушает качество распыла топлива. Почистить форсунки можно двумя способами: со снятием или прямо на машине. Процедура очистки инжекторных форсунок на автомобиле предполагает то, что через инжекторы пропускается специальная промывочная жидкость для чистки инжектора. Способ заключается в том, что от топливной рампы отсоединяется топливная магистраль, после чего вместо бензонасоса в систему начинает качать промывочную жидкость специальный компрессор вместо бензонасоса.

Еще одним вариантом чистки инжектора является очистка со снятием форсунок в ультразвуковой ванне или на специальном промывочном стенде. Что касается ультразвука, форсунки помещаются в специальный аппарат или ванну, где волновые колебания «разбивают» отложения. Промывка форсунок со снятием на стенде представляет собой процедуру, когда имитируется работа форсунок в двигателе, при этом вместо бензина через них пропускается промывочная жидкость. Отметим, что каждый из этих способов имеет свои преимущества и недостатки, о которых можно прочитать в нашей отдельной статье о промывке форсунок.

Советы и рекомендации

Эксплуатация автомобиля на топливе в условиях СНГ обязывает владельца осуществлять замену топливного фильтра каждые 10-15 тыс. км. пробега и периодическую чистку инжекторных форсунок. Данную процедуру желательно производить каждые 30-35 тыс. км. пробега. Дополнительно рекомендуется приобретать топливо только на крупных АЗС с хорошей репутацией.

В целях профилактики можно использовать специальные очистители топливной системы, которые заливаются в топливо для поддержания чистоты инжектора. Отметим, что данные присадки в топливо целесообразно применять только на новых автомобилях или после глубокой очистки топливной системы. Если форсунки уже грязные, тогда необходимо промывать инжектор отдельно.

Не следует ждать того момента, когда проявятся симптомы загрязнения инжектора в виде проблем с работой двигателя. Лучше промывать форсунки заранее. Например, перед каждым вторым плановым ТО. Обратите внимание, в случае использования способа очистки промывочными жидкостями оптимально осуществлять данную процедуру до замены моторного масла.

Напоследок добавим, что снижение производительности форсунок может быть вызвано неполадками бензонасоса. В этом случае необходимо замерить давление в топливной рампе. Если показатели окажутся ниже рекомендуемых, тогда потребуется снять насос для диагностики. Также следует учитывать, что установка более производительных форсунок во время тюнинга и форсирования двигателя может потребовать обязательной замены топливного насоса.
