Что такое регулятор давления топлива

Системы подачи топлива двигателей внутреннего сгорания с течением времени становятся все сложнее. Связано это с постоянно растущими требованиями к отдаче ДВС, расходу топлива и экологичности. Работа системы подачи топлива современного автомобильного мотора зависит от большого количества датчиков и регуляторов. Регулятор давления топлива (РДТ) один из них.

РДТ как часть топливной системы

Давление в топливной рампе двигателя внутреннего сгорания  должно оставаться неизменным. Это необходимо для нормальной работы мотора во всем диапазоне оборотов. Слишком высокое давление приводит к увеличению расхода горючего, слишком низкое — к неустойчивой работе двигателя. Устройство, управляющее давлением топлива, поддерживает постоянное давление и открывает путь возвращения избыточному количеству бензина обратно в бак. Находится он на топливной рампе.

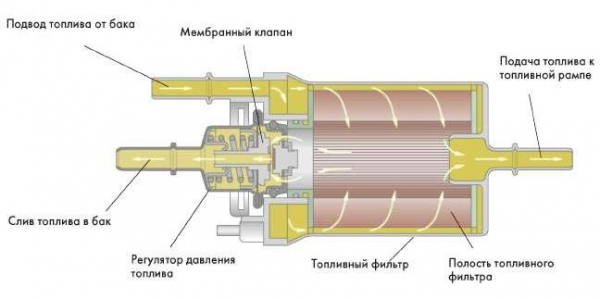

Конструкция регулятора давления топлива

Конструктивно устройство состоит из следующих частей:

корпус РДТ;мембрана;пружина;обратный клапан.

Через штуцеры к корпусу присоединены:

вакуумный шланг;подающий топливопровод;обратный топливопровод.

На холостом ходу обратный клапан устройства открыт, так как разряжение во впускном коллекторе двигателя максимально. Поскольку бензонасос имеет постоянную производительность, а для устойчивой работы двигателя в цилиндры нужно подавать меньшие порции топлива, большая часть закаченного горючего возвращается в бак через клапан обратного слива. Регулятор давления подбирается таким образом, чтобы давление в рампе поддерживалось в установленных приделах (при повышении оборотов давление немного увеличивается).

Когда двигатель выключен, то клапан устройства закрыт. Таким образом в топливной рампе постоянно поддерживается высокое давление для облегчения пуска после остановки мотора.

Признаки неисправности РДТ

Когда регулятор неисправен, то нарушается нормальный режим работы ДВС. Такое состояние РДТ можно предположить, когда имеются следующие признаки:

мотор работает неровно;двигатель глохнет на оборотах холостого хода;замедленная реакция на нажатие акселератора;при резком нажатии на акселератор в работе мотора есть ощутимый провал;рывки при движении, мотор захлебывается;расход топлива резко возрастает.

Такое явление, как затрудненный запуск двигателя, тоже может свидетельствовать о неисправности регулятора.

Почему РДТ вышел из строя

Причин выхода из строя регулятора давления топлива несколько. Ими могут быть:

ослабление пружины;механические повреждения мембраны;износ или заклинивание обратного клапана;засорение посторонними частицами.

На долговечность РДТ влияет прежде всего качество заливаемого топлива и соблюдение интервала замены топливных фильтров: сетки электробензонасоса и тонкой очистки. Длительные простои автомобиля также могут отрицательно влиять на работоспособность прибора.

Проверка работоспособности

Любой ремонт следует начинать с диагностики неисправности. Топливная система не является исключением из этого правила. Популярный среди автолюбителей способ ремонта «методом научного тыка», когда по очереди меняют детали, которые предположительно могут быть виноваты в возникновении наблюдаемого дефекта, может оказаться очень накладным. Если нет навыка, то диагностику и ремонт лучше поручить проверенным специалистам.

РДТ не является электронным датчиком, поэтому проверить его работоспособность с помощью электрических измерительных приборов не получится. Проверить состояние регулятора можно только измерив давление в топливной рампе. Для этой цели через специальный штуцер к рампе подсоединяют манометр. Подключение манометра должно производится только в соответствии с руководством по ремонту конкретной модели автомобиля.

После подсоединения манометра мотор запускают и замеряют давление топлива в рампе на холостом ходу. Полученное значение сравнивают с номинальным, которое обычно указывается непосредственно на корпусе регулятора. Обычно эта величина составляет 3 кгс/см2.

Следует обратить внимание на то, чтобы давление не падало сразу после остановки мотора. Уменьшение значения сразу после выключения мотора также говорит о неисправности регулятора.

В некоторых случаях диагностировать неисправность можно и без манометра. Когда двигатель неустойчиво работает на холостых оборотах можно пережать обратную топливную магистраль. Если нормальная работа мотора восстанавливается, то значит клапан регулятора пропускает бензин в сливную магистраль. Способ неприемлем, если топливная магистраль металлическая.

Ремонт регулятора холостого хода

А вот ремонт производители как раз и не предусматривают. Во всех случаях обнаружения неисправности регулятор давления подлежит замене. Учитывая то, что стоимость детали, как правило, невысока, самостоятельная разборка и ремонт регулятора лишены всякого смысла.
