Кулиса КПП ВАЗ 2110: замена кулисы или ремонт, регулировка

Автомобили с передним приводом по сравнению с заднеприводными аналогами имеют как преимущества, так и недостатки. При этом на практике подавляющее большинство современных авто зачастую являются переднеприводными, так как устройство такой трансмиссии получается более простым и дешевым, машиной с передним приводом легче управлять, общая конструкция трансмиссии позволяет ей оставаться вполне надежным решением.

Не стали исключением и многие модели ВАЗ (2108, 2110 и т.д.), которые давно пришли на смену устаревшей «классике». Как показывает практика, КПП на разных переднеприводных ВАЗах вполне надежна, однако часто слабым звеном является кулиса ВАЗ. Далее мы рассмотрим популярную модель ВАЗ 2110, неисправности кулисы ВАЗ 2110, а также как выполнить ремонт и замену.

Кулиса 2110: что нужно знать

Итак, кулиса на ВАЗ 2110 часто заставляет неопытного водители думать, что вышла из строя сама КПП. На самом деле, в подавляющем большинстве случаев кулиса КПП ВАЗ нуждается в регулировке или ремонте. По этой причине важно знать, какие симптомы и признаки указывают не неисправности кулисы.

Прежде всего, следует обратить внимание на следующее:

• не включается или с большим трудом включается одна или несколько передач;
• передачи после включения не выключаются или выключаются с усилием;
• вместо включения одной передачи включается другая (например, вместо первой задняя);

Если замечены такие признаки, обычно дело не в коробке передач. Это значит, что не следует торопиться начинать диагностику и дефектовку самой коробки. Как правило, проблемы удается решить путем регулировки и обслуживания кулисы, в рамках которого используется ремкомплект кулисы ВАЗ 2110. В крайнем случае, сильно изношенную кулису нужно заменить.

Вернемся к регулировкам. На деле, регулировка кулисы ВАЗ 2110 не является сложной процедурой, однако потребуется внимание и терпение. Бывает, регулировка требуется в несколько подходов, так как с первого раза удачное положение удается найти далеко не всегда.

Чтобы отрегулировать кулису, потребуется выполнить следующие действия:

• Прежде всего, автомобиль нужно загнать на яму или эстакаду. Затем потребуется поставить машину на ручник и включить первую передачу.

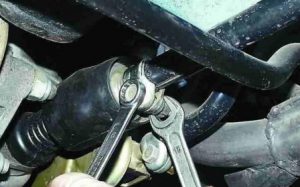

• Далее, не выключая передачи потребуется отыскать хомут, который фиксирует кулису, после чего ослабить этот хомут.
• Затем, следует из салона переместить рычаг влево на столько, на сколько это возможно. При этом перемещать рычаг как назад, так и вперед нельзя. Дело в том, что кулиса вполне может соскакивать.
• Теперь потребуется сесть в машину, после чего затянуть хомут. В ряде случаев достаточно переместить кулису на несколько миллиметров по отношению к карданчику, после чего КПП снова заработает нормально, переключения передач придут в норму.

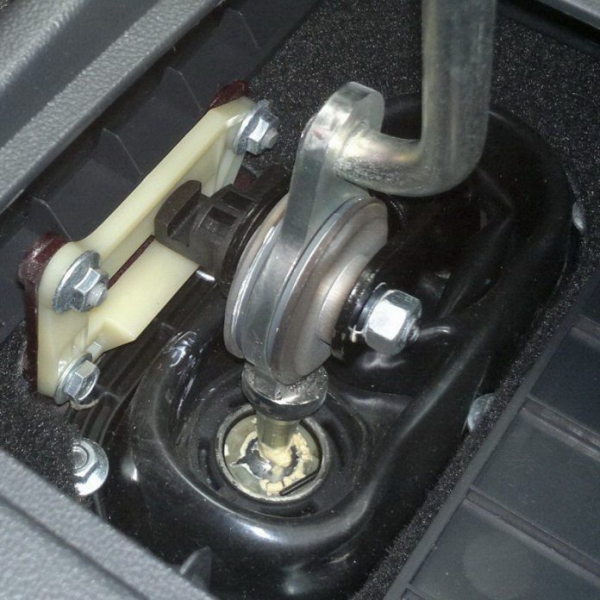

Доработка и короткоходная кулиса на ВАЗ 2110

Следует отметить, что многие автолюбители даже на новых ВАЗ 2110 по ряду причин дорабатывали кулису. С одной стороны, это позволяет сделать механизм более долговечным, а с другой облегчить переключение передач и упростить эксплуатацию.

Получить желаемый результат можно путем попыток доработки штатной кулисы, однако зачастую это сложно и не всегда оправдано. Проще и дешевле сразу заменить заводской механизм, при этом замена кулисы не является дорогой процедурой.

Если точнее, речь идет о короткоходной кулисе. Так вот, в этом случае нужно рационально подходить к данному вопросу. Важно понимать, что короткоходная кулиса представляет собой решение, выполненное в кустарных условиях или на мини-заводах.

При этом не всегда от того, сколько стоит кулиса данного типа, будет зависеть ее качество. Бывает, что произведенные в мелком, но промышленном масштабе более дорогие изделия по качеству оказываются хуже, чем сделанные в индивидуальном порядке на заказ.

Так или иначе, грамотно подобранная и качественно установленная короткоходная кулиса позволяет получить необходимую четкость при переключениях. Это повышает комфорт при эксплуатации автомобиля, а также несколько увеличивает ресурс КПП, так как более четкие включения означают слаженную работу всех механизмов.

Для замены кулисы не обязательно снимать весь механизм. Основная задача — разобрать шаровую опору с внешней стороны (разжать стальное кольцо опоры, развести пластиковые лапки и достать шар). Затем следует отсоединить тягу от опоры, после чего при помощи сварки приварить к тяге отрезок трубы и кусок листового металла.

Также нужно будет приподнять вверх шарнир с крючком. Это позволит избежать сбоев и нечетких переключений передач. Если все выполнено правильно, короткоходная кулиса потребует большего усилия при включении, но плавность и четкость включения передач будут заметно улучшены.

Замена и ремонт кулисы

С учетом того, что в процессе эксплуатации авто кулиса на ВАЗ или на любом другом автомобиле испытывает постоянные нагрузки, механизм изнашивается, сбиваются регулировки. По этой причине важно разобраться, что в конкретном случае будет оптимальным решением, ремонт, регулировки или замена кулисы на штатную новую или короткоходную.

В любом случае, необходимо для начала осуществить разборку механизма. Для этого потребуется:

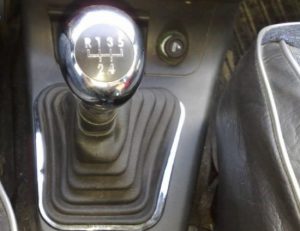

• снять кожух на ручке КПП;
• загнать авто на яму или эстакаду/подъемник;
• снять тоннель, где установлена ручка КПП, открутив болты;

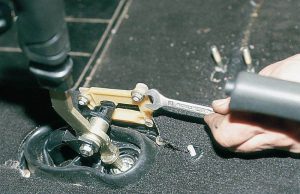

• демонтировать саму кулису (на ВАЗ 2110 ее крепят шесть болтов).

В процессе разбора нужно внимательно проверят состояние каждой отдельной детали, также следует отогнуть пыльник, проверить состояние опоры, сальник, карданчик и т.д.

Если вышел, например, из строя сальник, тогда  достаточно иметь ремкомплект, где такой сальник идет в комплекте. Еще такой комплект пригодится в том случае, если потребуется и более сложный ремонт кулисы.

В случае, когда деформирована втулка, необходимо ее заменить. В том случае, если карданчик люфтит, а также в ситуации, когда изношено отверстие оси рычага, потребуется полная замена кулисы, то есть ремкомплектом решить проблему не удастся.

Также отметим, что частой проблемой, которую водители отмечают при эксплуатации, является дребезжание кулисы. Как правило, в этом случае, если других жалоб нет, часто виновата подушка кулисы.

При этом замена подушки кулисы является не сложной процедурой, однако результат зачастую положительный и значительно повышает комфорт при эксплуатации  ТС.

• Еще одной важной процедурой в процессе обслуживания кулисы является замена сальника штока кулисы. Важно понимать, что от его состояния напрямую зависит исправность не только работы кулисы, но и КПП.

Если под машиной видны капли трансмиссионного масла, часто это указывает на то, что потек сальник. Как правило, проблемы с сальником кулисы ВАЗ 2110 проявляются в виде хруста при переключениях.

Рекомендуем также прочитать статью о том, как снять рычаг переключения передач. Из этой статьи вы узнаете об особенностях, тонкостях и нюансах, которые нужно учитывать при снятии рычага КПП.

Что касается замены сальника, машину нужно загнать на яму или поднять на подъемнике. Далее следует осмотреть резиновый пыльник. В том случае, если он не герметичен или разорван, будут видны следы масла.

Затем следует отогнуть пыльник, отсоединить карданчик и таким образом откроется доступ к манжете. Теперь карданчик снимается с рычага, после чего отсоединяется от кулисы. После снятия можно добраться до сальника и далее шилом или крючком снимается манжета КПП.

Далее следует запрессовать новый сальник (в кустарных условиях установку производят  при помощи пробки от пластиковой бутылки).  В случае успешной установки сальника, можно перейти к обратной сборке всего механизма, не забывая поставить пыльник на место.

На деле, такой ремонт позволяет избежать утечек масла в КПП и улучшить работу механизма переключения передач. Напоследок отметим, что также после ремонта важно провести регулировку и настройку.

Дело в том, что даже исправная, но неправильно настроенная кулиса не будет нормально работать. Кстати, на ВАЗ 2110 самому настроить кулису сложно. Для облегчения процесса лучше сразу пригласить помощника.

Подведем итоги

Как видно, если с переключением передач возникли проблемы, на ВАЗ 2110 замена кулисы является крайней мерой. На деле, часто устранить неполадки можно путем настройки и регулировки кулисы, а также переборки механизма и замены отдельных изношенных деталей (нужен ремкомплект кулисы ВАЗ 2110).

Рекомендуем также прочитать статью о том, как выполняется замена чехла на рычаге коробки переключения передач. Из этой статьи вы узнаете, как снять чехол рычага КПП и выполнить замену данного элемента на новый чехол.

Перед началом разборки важно убедиться, что передачи плохо включаются именно по причине сбоев в работе кулисы. Дело в том, что неисправности сцепления или самой КПП также могут иметь похожие симптомы. По этой причине важно убедиться, что именно механизм переключения передач нуждается в ревизии или замене.

В качестве итога хотелось бы добавить, что в ряде случаев только замена кулисы на короткоходную позволяет получить желаемую четкость и плавность включений.  В этом случае следует отказаться от попыток отремонтировать и доработать штатный вариант и приступать к поиску отдельного готового решения.

При этом если нужна кулиса ВАЗ, купить такой механизм не составляет большого труда. Сегодня на рынке модно выделить большое количество разных предложений, из которых удается подобрать оптимальный вариант, причем как по качеству, так и по цене.
