Давление в системе охлаждения двигателя: что нужно знать
Вопрос касательно давления в системе охлаждения двигателя является достаточно частым, так как проблемы с указанной системой или нарушения в работе ее отдельных компонентов нередко приводят к перегреву двигателя, разрыву патрубков, шлангов, радиатора, расширительного бачка и т.д.
Простыми словами, часто от автолюбителей можно услышать, что шланг или бачок лопнул от высокого давления. В этой статье мы рассмотрим, как работает система охлаждения мотора, откуда в ней берется давление и почему оно образуется.
Содержание статьи:
Какое давление в системе охлаждения двигателя
Итак, двигатели внутреннего сгорания являются тепловой машиной, то есть энергия сгорания топлива преобразуется в механическую работу. При этом КПД двигателей данного типа (особенно бензиновых) достаточно низкий, так как полезная энергия в большой степени расходуется на нагрев и трение сопряженных деталей.
Что касается нагрева, двигатель нуждается в эффективном охлаждении. Если детали перегреются, зазоры между ними уменьшаются в результате температурного расширения. В том случае, когда силовой агрегат сильно перегрет, мотор попросту заклинивает.
Для отвода избыточного тепла в современных ДВС используется комбинированная система охлаждения, которая состоит из воздушной и жидкостной систем. В жидкостной системе реализована циркуляция специальной охлаждающей жидкости (тосол, антифриз) по каналам в блоке и ГБЦ.
Под воздушной системой следует понимать вентилятор системы охлаждения, который включается при определенном нагреве и охлаждает двигатель путем его обдува потоком воздуха. Что касается жидкостной системы, охлаждающая жидкость циркулирует в данной системе под определенным давлением.
Примечательно то, что давление внутри системы охлаждения создается не специально (принудительно), а является результатом особенностей работы данной системы. Кстати, для поддержания нормального температурного баланса для двигателя важно не давление, а нормальная циркуляция ОЖ по системе.
Так вот, охлаждающая жидкость в системе нагревается. От нагрева происходит расширение, уровень жидкости в системе поднимается. С учетом того, что жидкостная система является закрытой, не трудно догадаться, что с нагревом ДВС и самой жидкости антифриз/тосол сильно расширяется и увеличивается в объеме (до 20%). В результате образуется давление внутри.
Более того, герметичность и давление в системе позволяет повысить температуру кипения охлаждающей жидкости. Простыми словами, если при атмосферном давлении ОЖ или вода закипит при 100 градусах по Цельсию, то с учетом повышенного давления точка кипения сдвигается в большую сторону.
Рекомендуем также прочитать статью о том, почему двигатель греется, а радиатор холодный. Из этой статьи вы узнаете об основных причинах, по которым происходит перегрев мотора, при этом радиатор охлаждения не нагревается.
Например, давление в 1.5 атмосферы означает, что ОЖ закипит при 110 градусах, увеличение давления еще на 0.5 атм. отодвинет точку кипения еще на 10 градусов и т.д. Если добавить, что в современных антифризах пакет присадок позволяет улучшить также свойства самой жидкости, температурой кипения нередко является отметка около 130-140 градусов при нужном давлении. Это позволяет увеличить температуру срабатывания термостата, делая моторы более «горячими», производительными и одновременно экологичными.
Идем далее. На разных двигателях рабочее давление внутри системы охлаждения может отличаться от 1.2 до 2.0 атм. или даже больше (другими словами, от 1.2 до 2.0 Бар). Данный показатель зависит от конструктивных особенностей ДВС, свойств самой ОЖ, температуры термостатирования и т.д. При этом давление создает сама жидкость при нагреве в замкнутом контуре.

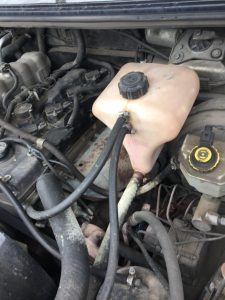

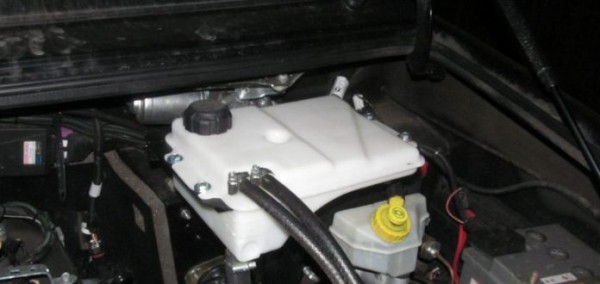

При этом избытки давления сбрасывает в атмосферу специальный клапан, который находится в крышке расширительного бачка. Обратите внимание, важно понимать, что от данного клапана и общей герметичности самой системы напрямую зависит ее работоспособность и эффективность охлаждения мотора.
Простыми словами, если система герметична, клапан контролирует давление внутри системы, не допуская образования избыточного давления, что и препятствует разрыву патрубков, радиатора или самого расширительного бачка и т.п.
Еще одной функцией крышки бачка является выравнивание давления после того, как двигатель заглушен и ОЖ начинает остывать. Уровень остывающей ОЖ понижается, во время остывания в закрытой системе неизбежно образуется разрежение. Вполне очевидно, что это также приведет к проблемам. Чтобы выровнять давление, клапан в крышке расширительного бачка открывается, через него происходит забор наружного воздуха.
Советы и рекомендации
Итак, если в процессе эксплуатации ТС было замечено, что антифриз выдавливает в каком-либо месте, частой причиной является избыточное давление в системе охлаждения двигателя. При этом если явной течи антифриза нет, тогда диагностику необходимо начинать с крышки расширительного бачка.
Особенно часто проблемы с крышкой проявляются таким образом, что антифриз или тосол выдавливает из-под самой крышки (как при работе горячего ДВС, так и после остывания силовой установки). Также частой ситуацией является такая, когда в результате нарушения давления в системе срывает какие-либо патрубки или шланги.
Напоследок отметим, что подсос воздуха в системе охлаждения, а также попадание газов из камеры сгорания в расширительный бачок являются достаточно распространенными неисправностями, которые также нарушают работоспособность жидкостной системы охлаждения и часто становятся причинами снижения уровня ОЖ и перегрева двигателя.
Как правило, нарушение герметичности по причине недостаточно затянутых хомутов на патрубках, трещины шлангов и патрубков и т.д. приводят к тому, что рабочее давление в системе охлаждения понижается и антифриз начинает кипеть. Это часто сопровождается бурлением в расширительном бачке.
Рекомендуем также прочитать статью о том, почему возникает бурление в расширительном бачке системы охлаждения двигателя. Из этой статьи вы узнаете об основных причинах, по которым в бачке бурлит или кипит антифриз/тосол.
Если же газы из цилиндров попадают в систему, нередко происходит критическое повышение давления, в результате чего давит тосол или антифриз, патрубки или радиатор может попросту разорвать. В этом случае частой причиной оказывается пробитая прокладка ГБЦ, трещины в самом блоке или головке блока цилиндров.
