Дополнительное охлаждение АКПП

Как известно, гидромеханическая автоматическая коробка передач АКПП достаточно чувствительна к качеству, уровню и свойствам рабочей трансмиссионной жидкости ATF. При этом жидкость в данном типе коробок выполняет не только функцию смазки и защиты деталей от сухого трения (как в МКПП), но и передает крутящий момент от ДВС.

Параллельно в процессе работы ГДТ масло сильно нагревается. Чтобы удалить лишнее тепло, на многих современных автоматах штатно установлен радиатор охлаждения АКПП, при этом в ряде случаев его производительности под нагрузками может быть недостаточно.

На старых авто с автоматической коробкой охлаждение масла в АКПП может быть и вовсе не предусмотрено. Так или иначе, оптимальным решением является установить дополнительный радиатор АКПП.

Зачем нужно охлаждение масла в АКПП

Итак, если владелец намерен увеличить срок службы масла в автомате и ресурс такой коробки, допрадиатор охлаждения АКПП может потребоваться как для новых авто, так и для моделей, которым 10 лет и более. Важно понимать, что масло в коробке автомат под нагрузками подвержено достаточно сильному нагреву (доходит до отметки около 100 градусов по Цельсию).

Не трудно догадаться, что такой нагрев сильно ухудшает свойства самой жидкости, также перегретое масло оказывает определенное негативное воздействие на различные элементы АКПП, тем самым сокращая ресурс агрегата. Еще добавим, что коробка вариатор также может иметь гидротрансформатор. Получается, для CVT с ГДТ дополнительное охлаждение трансмиссионного масла также никак не будет лишним.

Главное, добиться того, чтобы коробка работала в штатном режиме, то есть когда поддерживается оптимальная рабочая температура АКПП. В среднем, нормой для разных типов автоматов можно считать отметку 65-95 градусов. Если же нагрев превышает показатель в 100 градусов (как на машинах со штатным радиатором охлаждения автомата, так и без него), нужно срочно принимать меры.

В противном случае АКПП начнет перегреваться со всеми вытекающими последствиями:

• трансмиссионное масло по нагреву имеет предел на отметке 130 градусов. При этом в случае «тянучки» в пробках на жаре, агрессивной манере езды, буксировке прицепа и т.д. масло в АКПП легко можно перегреть. Вполне логично, что АTF начинает подгорать, свойства жидкости ухудшаются, продукты распада масла быстро загрязняют коробку, увеличивается общий износ автомата;
• от высоких температур сильно страдают фрикционы (фрикционные диски АКПП). Не вдаваясь в подробности, фрикционы конструктивно состоят из мягких элементов, при этом их сильный нагрев приводит к разрушению;

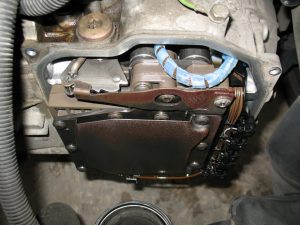

• сильный нагрев масла также может вывести из строя соленоиды АКПП и клапанную плиту (гидроблок), а также проводку. Что касается проводки, аналогично пластиковым соленоидам, провода при избыточном нагреве попросту плавятся;

  Сам гидроблок и установленные в нем соленоиды фактически являются каналами для циркуляции ATF и клапанами, которые их перекрывают. При этом соленоиды, выполняющие функцию клапанов, на современных АКПП изготовлены не из металла, а из пластика. Перегрев масла приводит к деформации и оплавлению. Излишний нагрев также может затронуть и гидроблок, особенно если плита «облегченного» типа.

• также следует добавить, что перегретое масло в АКПП не способно обеспечить необходимой смазки нагруженных элементов. В таком случае увеличивается механический износ, затрагивающий планетарные шестерни и другие детали трансмиссии;

Как улучшить охлаждение масла в коробке автомат

Начнем с того, что многие АКПП, особенно старые, имеют отдельный радиатор охлаждения, который обдувается воздухом или при помощи вентилятора. Решение позволяет поддерживать температуру масла в допустимых пределах. Главное, вовремя менять масло в коробке автомат, чтобы получить уверенность в его стабильных свойствах.

При этом более современные версии АКПП могут иметь не отдельный радиатор, а встроенный в основной. Простыми словами, в главный радиатор системы охлаждения ДВС подводится патрубок для охлаждения масла АКПП. В результате один радиатор охлаждает и моторное, и трансмиссионное масло. Если иначе, в одном корпусе условно соединены два радиатора, один для ОЖ, а другой для ATF.[/do]

Казалось бы, решение простое и эффективное, однако на практике возникают сложности. Дело в том, что температурные режимы работы ДВС и АКПП отличаются, особенно в случае с высокофорсированными моторами. Также следует добавить, что патрубок для подвода АТФ в радиатор небольшой по диаметру, охлаждение получается хуже, чем при наличии отдельного маслоохладителя АКПП.

Еще нужно учитывать, что радиатор имеет свойство загрязняться. Если он отдельный, его легче промыть параллельно замене масла и фильтра АКПП. В случае, когда  радиатор интегрирован в основной, промывка более сложная и трудоемкая. Опять же, многие владельцы в этом случае ничего не промывают, ограничиваясь только заменой масла в АКПП и масляного фильтра коробки передач. Результат — высокий нагрев масла по причине загрязненных патрубков радиатора.

Дополнительный радиатор коробки автомат

Итак, машина имеет всего лишь 70-80 тыс. км. пробега, масло в автомате свежее, фильтр заменен, но коробка все равно начинает работать более «жестко», особенно в летний период. Появляются толчки, пинки АКПП, рывки и т.д. Не трудно догадаться, что причиной часто является перегрев.

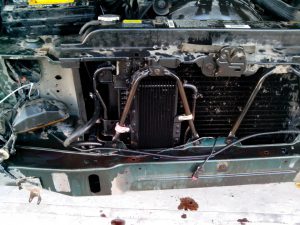

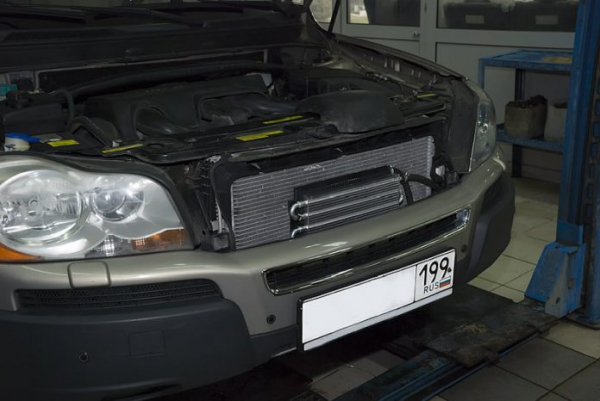

В таком случае опытные автолюбители устанавливают дополнительный радиатор АКПП, который «врезается» в разрыв между основным радиатором и коробкой передач. Сам радиатор выносится спереди основного. Такая установка позволяет добиться того, что температура масла в АКПП не превышает 80-85 градусов, увеличивается срок службы ATF в коробке и ресурс всей АКПП в целом.

Выбор и установка дополнительного радиатора АКПП предполагает некоторые нюансы. Что касается инсталляции допрадиатора, особых сложностей не возникает. Производителей подобных устройств достаточно много, в комплекте вместе с радиатором часто идут все необходимые для монтажа крепления, шланги, патрубки, переходники, хомуты и т.д. Если же комплект не полный, всегда можно докупить недостающие элементы.

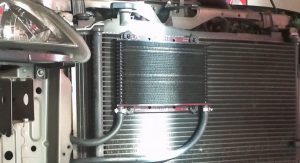

• Чтобы поставить радиатор автомата, сначала сам такой радиатор крепится на основной особыми стяжками;
• Далее к радиатору прикручиваются шланги, ставятся переходники для врезки в основную магистраль и т.д;
• Завершающим этапом становится долив масла в коробку автомат по уровню;

Теперь перейдем к выбору устройства и возможным трудностям. Прежде всего, допрадиатор в летний период позволит реализовать улучшенное охлаждение, то есть автомат будет защищен от перегрева. Однако зимой интенсивное охлаждение ATF жидкости может быть нежелательным, так как масло в коробке густеет при низких температурах.

Рекомендуем также прочитать статью о том, какой ресурс имеют различные типы коробок автомат. Из этой статьи вы узнаете о ресурсе АКПП, роботов и вариатора CVT, а также какие факторы и особенности влияют на срок службы указанных типов трансмиссий.

В результате двигатель и АКПП нужно будет очень долго прогревать, чтобы добиться нормальной работы автомата на холодную. Естественно, это может стать проблемой. По этой причине вместе с дополнительным радиатором в системе должен быть термостат.

Если просто, термостат будет открывать канал для подачи масла в радиатор только тогда, когда температура трансмиссионной жидкости достигнет показателя около 70 градусов. Получается, схема с термостатом работает аналогично системе охлаждения ДВС.

Пока ATF не прогреется до определенного показателя, жидкость не попадет в допрадиатор. Далее, после нагрева масла, термостат откроется и пропустит масло для охлаждения. Получается, решение универсальное, подходит для круглогодичного использования, как в летний, так и в зимний период.



Что в итоге

Как видно, дополнительный радиатор является устройством, которое способно увеличить срок службы АКПП и ресурс трансмиссионного масла в коробке передач. Также после установки масляного радиатора многие автовладельцы отмечают, что коробка начинает работать мягче, момент переключения передач «вверх» и «вниз» менее заметен для водителя, повышается комфорт при эксплуатации АКПП. Если коробка исправна, пропадают толчки, рывки, пинки и т.п.

Рекомендуем также прочитать статью о том, почему пинается, дергается или толкается коробка автомат. Из этой статьи вы узнаете о причинах появления ударов, рывков или толчков при переключении передач АКПП, при включении разных режимов на месте и т.д.

Главное, при подборе учитывать, что кроме радиатора, в систему рекомендуется также включить термостат, чтобы иметь возможность активно эксплуатировать автомобиль как летом, так и зимой. В противном случае в зимний период потребуется отключать радиатор, что может вызвать дополнительные сложности.
