ЭБУ АКПП: устройство и принцип работы

Автоматическая коробка передач является сложным агрегатом, который состоит из целого комплекса механических, гидравлических и электронных устройств. При этом важнейшим элементом в устройстве АКПП независимо от типа самой коробки автомат является электронный блок управления трансмиссии.

Далее мы рассмотрим, как устроен и работает электронный блок управления АКПП, какие неисправности блока АКПП могут возникать в процессе эксплуатации, а также какие существуют способы устранения неполадок, которые связаны с ЭБУ коробкой автомат.

ЭБУ автоматической коробкой: как устроен и работает контроллер

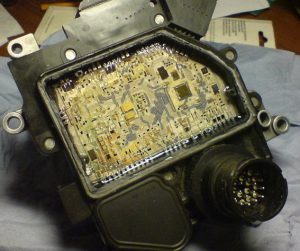

Начнем с того, что ЭБУ АКПП является сложным электронным устройством, которое фактически представляет собой набор электронных микросхем и чипов, а также имеет процессор.

Электронный блок управления АКПП анализирует многочисленные и постоянно изменяющиеся параметры в режиме реального времени. Блок управления получает сигналы от датчиков, после чего происходит обработка сигналов и формирование управляющих импульсов, которые затем посылаются на исполнительные устройства.

При этом важно понимать, что блок АКПП последних поколений работает по так называемым «плавающим» алгоритмам, то есть логика его работы более сложная по сравнению с ЭБУ двигателем. Такое усложнение необходимо для того, чтобы коробка автомат плавно, слаженно и четко функционировала с учетом постоянно изменяющихся условий и нагрузок.

• Если говорить об устройстве, в блоке имеется модуль памяти, куда прописаны специальные программы (ПО). Также в устройстве ЭБУ коробкой автомат следует выделить микропроцессор, который обрабатывает полученную от датчиков информацию.

Еще отметим, что память электронного блока управления АКПП на начальном этапе представляла собой ПЗУ (постоянное запоминающее устройство). В таких блоках внести какие-либо изменения в микропрограмму не представлялось возможным. По этой причине в дальнейшем разработчики стали использовать запоминающие устройства с возможностью их перепрограммирования.

Чтобы изменить алгоритмы (логику) работы АКПП, достаточно подключить специальное оборудование (программатор), что позволяет провести более гибкую адаптацию коробки автомат.

Многочисленные датчики посылают на ЭБУ автоматом сигналы, которые позволяют блоку получать точную информацию о состоянии различных механизмов. На основании полученных данных происходит выбор действия по записанной в память блока программе. Управление работой АКПП преимущественно реализуется при помощи соленоидов, которые являются исполнительными механизмами.

Также блок АКПП работает в тесной связи с ЭБУ двигателем, указанные блоки активно обмениваются информацией. В ряде случаев ЭБУ двигателем и АКПП даже могут быть совмещенными, однако это больше касается старых моделей с простым гидромеханическим автоматом.

Автомобили последних лет оснащаются сложными и технологичными автоматическими трансмиссиями (например, DSG), которые имеют большое количество дополнительных режимов (спортивный, экономичный, зимний, функция ручного переключения передач Типтроник и т.д.), а также являются адаптивными коробками.

Не трудно догадаться, что алгоритмы работы современных АКПП стали слишком сложными. Это потребовало интегрирования полностью отдельного электронного блока управления автоматической КПП.

Неисправности ЭБУ коробки автомат и ремонт

Отметим, что блок управления отвечает не только за регулировку работы коробки, но и за диагностику АКПП. Также контролер фиксирует в памяти ошибки, которые могут возникнуть в процессе работы агрегата.

Это значит, что ЭБУ позволяет в значительной степени упростить диагностику автоматической трансмиссии, быстро определить причину сбоев и поломок коробки передач и т.д. Однако бывает и так, что выходит из строя сам блок управления.

На практике проблемы с ЭБУ АКПП возникают не так часто, однако никак нельзя полностью исключать вероятность сбоев и неисправностей в работе АКПП именно по причине неисправного контроллера. Как правило, сама коробка может быть полностью рабочей по части механики и гидравлики, однако неполадки ЭБУ являются причиной некорректной работы агрегата, появления ошибок и т.п.

Обычно к выходу из строя или сбоям в работе ЭБУ приводят:

• механические повреждения блока;
• перегрев котроллера;
• короткое замыкание;

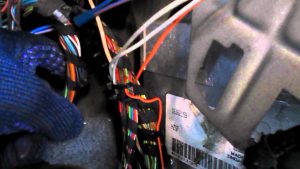

• проблемы с проводкой, контактами и разъемами (по причине попадания влаги, окисления, в результате обрывов и т.д.);
• попытки выполнить прошивку/ремонт/адаптацию ЭБУ в кустарных условиях;

В любом случае, АКПП начинает работать некорректно, так как именно ошибки в алгоритмах приводят к различным сбоям. Могут не включаться определенные режимы или передачи, появляются пинки АКПП, рывки, удары или провалы, коробка автомат буксует, не переключает передачи и т.д. Часто коробка автомат также может перейти в аварийный режим, на приборной панели загорается сигнал неисправности автоматической трансмиссии.

С учетом того, что список возможных проблем АКПП очень широкий, а также сам блок управления взаимодействуем с большим количеством датчиков и исполнительных механизмов, диагностика неисправности может быть сильно осложнена.

Рекомендуем также прочитать статью о том, какие признаки указывают на перегрев АКПП. Из этой статьи вы узнаете о симптомах и признаках перегрева коробки автомат, а также что делать, если автоматическая коробка перегревается.

По этой причине в сложных случаях, когда стандартные диагностические процедуры не позволяют определить неисправность, рекомендуется временно поставить на автомобиль заведомо исправный и полностью аналогичный блок управления АКПП.

Даже с учетом того, что электронный блок управления коробкой передач может быть расположен не только снаружи, но и внутри трансмиссии (требуется частично разбирать АКПП), такой подход нередко позволяет избежать проведения целого комплекса дополнительных работ по проверке отдельных датчиков, исполнительных механизмов и т.д.

На деле встречаются случаи, когда в автосервисе не знают, как проверить ЭБУ АКПП и где это можно сделать. В таком случае нередко для определения неисправности поспешно снимается и разбирается сама АКПП, проводится дефектовка агрегата, проверяется ГДТ, мехатроник, гидроблок и т.д.

Однако после проведения всех работ выясняется, что проблемным элементом оказывается именно ЭБУ коробкой. По этой причине нужно сначала точно определить неисправный элемент.

• Что касается ремонта ЭБУ АКПП, нужно понимать, что многие блоки можно перепрошить. Однако если возникли более серьезные проблемы (с чипами, процессором или модулями памяти), как правило, блоки управления изначально не являются ремонтопригодными.

С учетом высокой стоимости контроллеров, в отдельных случаях некоторые специализированные мастерские все же берутся за ремонт, но далеко не всегда удается добиться гарантированного качества.

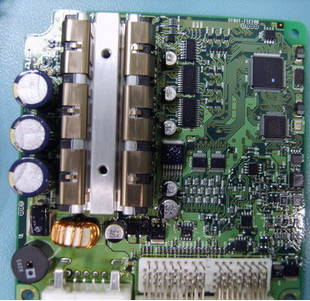

Диагностика блока управления выполняется при помощи специального оборудования, чтобы выяснить характер неисправности. Затем можно определить приблизительную стоимость восстановления. Зачастую ремонт электронных блоков управления коробок передач предполагает замену плат и микросхем.

Такая работа сложная, так как нужно выпаивать микросхемы из печатных плат, производить замену выгоревших конденсаторов и т.д. Другими словами, появляются определенные сомнения в последующей надежности блока после ремонта.

При этом стоимость восстановления работоспособности ЭБУ коробкой автомат может быть довольно высокой (обычно около 50-60% от стоимости полностью исправного б/у устройства).

Советы и рекомендации

Прежде чем пытаться отремонтировать ЭБУ АКПП, целесообразно сначала обратить внимание на стоимость как новых, так и подержанных блоков управления.

В отдельных случаях проще, надежнее и быстрее произвести замену блока, чтобы качественно решить имеющиеся проблемы в работе коробки автомат.

Если же принято решение ремонтировать контроллер и точно установлено, что виновником проблем является электронный блок управления АКПП, ремонт должен производиться исключительно в специализированном сервисном центре. Более того, специалисты по ремонту должны иметь большой опыт в области диагностики и ремонта автоматических коробок передач любых видов и типов.

Настоятельно не рекомендуется выполнять такой ремонт по низкой цене в кустарных условиях, доверяя работу с ЭБУ мастерам, которые ремонтируют и обслуживают АКПП в условиях гаража. В этом случае высока вероятность того, что восстановление будет выполнено некачественно, а также без всяких гарантий. При этом сам блок может выйти из строя окончательно.

Подведем итоги

Как видно, электронный блок управления коробкой автомат (ЭБУ АКПП) выполняет ряд важнейших функций, работая по уникальным  алгоритмам. От работоспособности устройства напрямую зависит качество работы коробки автомат.

При этом контроллер в ряде случаев также может выйти из строя, при этом бывает сложно провести диагностику ЭБУ. В ряде случаев стандартное диагностическое оборудование не позволяет точно определить неисправность. Еще отметим, что блок АКПП тесно взаимодействует с ЭБУ двигателем и другими блоками ЭСУД. Это значит, что сбои в работе отдельных датчиков и устройств могут приводить к тому, что  работа АКПП также нарушается.

Рекомендуем также прочитать статью о том, где находится ЭБУ двигателем на разных автомобилях. Из этой статьи вы узнаете, в каких местах может располагаться электронный блок управления, а также что нужно учитывать при его демонтаже.

Напоследок добавим, что если появились сбои в работе коробки автомат, причин может быть много. При этом ЭБУ АКПП в отдельных случаях может также являться источником проблем с запуском двигателя. Независимо от того, неисправность постоянная или плавающая, необходимо проводить полную диагностику ЭБУ ДВС и АКПП в узкоспециализированном сервисе по ремонту и обслуживанию автомобилей.
