Электронное зажигание (бесконтактное): схема устройства и особенности работы

Бесконтактная система зажигания представляет собой более совершенную систему по сравнению с контактно-транзисторным зажиганием. Основная особенность – вместо контактного прерывателя использован бесконтактный датчик. Другими словами, конструкция прерывателя распределителя исключает наличие контактов. В результате такие системы получили название бесконтактные.

При этом установка бесконтактного зажигания возможна даже на тех автомобилях, где изначально стоит контактная система.  По этой причине данное решение пользуется  большим спросом среди владельцев отечественных авто (например, бесконтактное зажигание ВАЗ). Далее мы рассмотрим,  как устроено и работает зажигание электронное, а также какие преимущества системы зажигания данного типа можно выделить.

Система зажигания: бесконтактное зажигание

Итак, бесконтактная система повышает мощность двигателя, уменьшает расход горючего, снижает токсичность выхлопа и т.д. Это становится возможным благодаря  тому, что разряд отличается более высоким напряжением (30 тысяч вольт.). В свою очередь, мощная искра позволяет смеси сгорать более эффективно и полноценно.

Если иначе, отсутствие контактов позволяет подать ток на первичную обмотку катушки зажигания через полупроводниковый коммутатор,  в результате чего энергия искры больше и удается получить большее напряжение на вторичной обмотке катушки. В среднем,  показатель составляет до 10 кВ;

Также электромагнитный импульсный работает лучше, чем контактная группа. Работа более стабильна  на разных оборотах двигателя, агрегат отдает больше мощности и способен сэкономить до 1.0 литра топлива по сравнению с аналогами, оснащенными контактной системой зажигания.

Еще следует добавить, что обслуживать бесконтактное зажигание проще, так как сбои возникают не часто, а сама система нуждается в обслуживании намного реже. Бесконтактное зажигание не нуждается в чистке и регулировке.

Также для нормальной работы электронного зажигания  требуется меньше энергии АКБ. Это значит, что «с толкача» двигатель удается завести даже тогда, когда аккумулятор сильно разряжен. Дело в том, что после включения зажигания  компоненты практически не потребляют энергию аккумулятора.

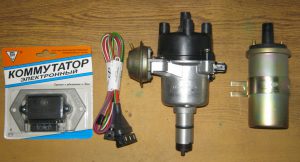

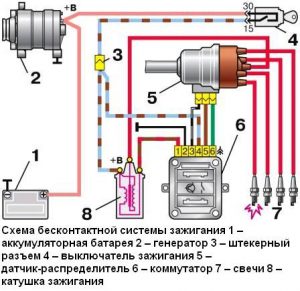

Если сравнивать с контактным зажиганием, энергия в этом случае потребляется тогда, когда контакты прерывателя замкнуты, катушка зажигания греется даже при заглушенном моторе. По конструкции бесконтактная система зажигания включает в себя несколько элементов. Если рассматривается схема зажигания данного типа, она включает в себя:

• питание;
• выключатель зажигания,
• датчик импульсов;
• транзисторный коммутатор;
• катушка зажигания;
• распределитель;
• свечи зажигания;

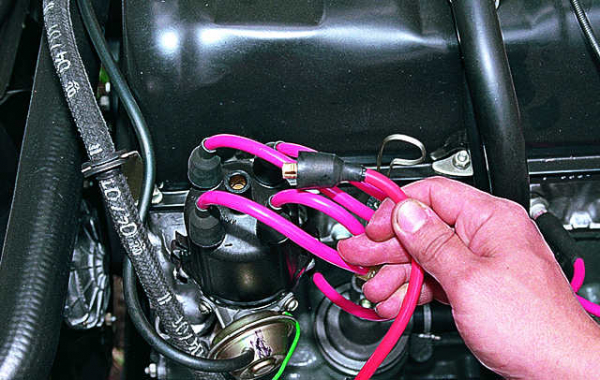

Распределитель зажигания соединяется со свечами посредством ВВ – проводов (высоковольтные свечные провода зажигания). На деле, устройство бесконтактной системы зажигания напоминает схему контактного зажигания, однако есть и отдельные элементы (датчик импульсов, транзисторный коммутатор).

• Начнем с того, что датчик импульсов (импульсный датчик)создает электрические импульсы. Такие импульсы имеют низкое напряжение.  Датчик может быть датчиком Холла, а также индуктивным или оптическим.

При этом самым распространенным в бесконтактной системе зажигания является датчик импульсов на эффекте Холла. В двух словах, датчик работает за счет появления поперечного напряжения в пластине проводника с электрическим током под действием магнитного поля.

• Сам датчик Холла включает в себя постоянный магнит, полупроводниковую пластину с микросхемой, а также металлический экран с особыми прорезями. Через прорези в экране проходит магнитное поле, в полупроводниковой пластине возникает напряжение.

Также экран не позволяет магнитному полю проникать постоянно, в результате чего нет напряжения на полупроводниковой пластине. Получается, благодаря чередованию прорезей в экране создаются импульсы низкого напряжения.

Импульсный датчик соединен с распределителем, образуя  единый датчик-распределитель. Датчик напоминает прерыватель-распределитель, приводится в действие от коленвала ДВС.

• Еще одним элементом является транзисторный коммутатор. Данный элемент необходим для того, чтобы прерывать ток в цепи первичной обмотки катушки зажигания.

Прерывание осуществляется благодаря сигналам импульсного датчика (за счет чередующегося отпирания, а также запирания выходного транзистора).

Бесконтактная система зажигания: принцип работы

Рассмотрев устройство и составные элементы, можно перейти к тому, как работает бесконтактное зажигание. Прежде всего, когда вращается коленвал двигателя, происходит формирование импульсов напряжения от датчика-распределителя. Импульсы передаются на транзисторный коммутатор.

В свою очередь, коммутатор формирует импульсы тока в цепи первичной обмотки катушки зажигания. В тот момент, когда происходит прерывание тока, осуществляется индуцирование тока высокого напряжения на вторичной обмотке катушки.

Далее ток высокого напряжения поступает на центральный контакт распределителя, после чего перераспределяется с учетом порядка работы цилиндров по ВВ-проводам на свечи зажигания. На свечах образуется искра зажигания, которая воспламеняет рабочую топливно-воздушную смесь в цилиндрах.

Когда обороты коленвала увеличиваются, происходит регулировка УОЗ (угол опережения зажигания) за счет центробежного регулятора опережения зажигания. Если меняется нагрузка на мотор, угол опережения зажигания меняется за счет вакуумного регулятора опережения зажигания.

Неисправности  бесконтактной системы зажигания: признаки и причины

Как и любое другое решение, бесконтактная система зажигания имеет как плюсы, так и минусы. Среди основных недостатков можно выделить то, что надежность некоторых составных элементов (особенно при условии использования дешевых аналогов) может быть низкой.

Само собой, неисправности системы зажигания сразу сказываются на работе двигателя. При этом важно обращать внимание на такие признаки:

• Запуск двигателя затруднен или невозможен (вероятны проблемы со свечами, ВВ-проводами, катушкой зажигания и т.д.);
• Также на сбои в системе зажигания указывает то, что на холостом ходу мотор работает нестабильно. Это может быть вызвано пробоями в крышке датчика-распределителя, неисправностями транзисторного коммутатора или самого датчика-распределителя;
• Отмечен большой расход бензина, падение мощности двигателя, пропуски зажигания и т.д. В этом случае может быть поломка центробежного регулятора опережения зажигания, сбои в работе вакуумного регулятора опережения зажигания и т.д.

Также добавим, что бесконтактная система традиционно имеет слабые места. Это в полной мере касается коммутаторов, особенно старого образца. Еще может подводить катушка.

Рекомендуем также прочитать статью о том, как определить, ранее или позднее зажигание. Из этой статьи вы узнаете, по каким признакам можно понять, что зажигании ранее или позднее, какие симптомы указывают на сбои в работе системы зажигания и т.д.

На практике, нужно приобретать модифицированный коммутатор, а также лучше изделие иностранного производства. Такое решение «ходит» дольше, но и его срок службы, к сожалению, в отдельных случаях может оказаться не большим.

В любом случае, неисправности бесконтактной системы зажигания могут также быть связаны со свечами зажигания, встречаются  нарушения в области соединений низковольтной и высоковольтной цепей, обрывы проводов, окисления контактов, плохое соединение. Для более продвинутых электронных систем еще можно добавить проблемы с ЭБУ, выход из строя отдельных датчиков.

Так или иначе, важно понимать, что использование элементов системы зажигания низкого качества вполне может привести к проблемам. Например, установка  неподходящих или проблемных свечей зажигания, несвоевременная их замена, использование дешевых катушек зажигания или неисправных высоковольтных проводов может влиять на исправность и состояние других элементов системы и на работу ДВС в целом.

Также нельзя исключать и воздействие других факторов (повреждения, попадание жидкостей, окисление и т.п.). Например, при мойке двигателя элементы системы зажигания нужно отдельно изолировать, в процессе эксплуатации автомобиля не допускается активное скопление влаги и т.п.

Что в итоге

Как видно, если сравнивать контактную и бесконтактную систему зажигания, именно второй вариант работает лучше. Также такую систему не нужно регулировать и настраивать, то есть отпадает вопрос, как выставить зажигание. Причина — обслуживание сведено к минимуму.

Рекомендуем также прочитать статью о том, как регулируется зажигание дизельного двигателя. Из этой статьи вы узнаете, как отрегулировать и выставить зажигание на дизеле, а также что нужно знать о зажигании дизельного двигателя.

Однако не следует полагать, что замена контактной системы зажигания на бесконтактную всегда будет означать, что такое решение намного более надежно. Дело в том, что хорошо и долго работают только импортные системы, которые состоят из дорогих комплектующих.

Если же приобретается электронное зажигание на ВАЗ, желательно подбирать все составные элементы хорошего качества, то есть не следует спешить купить бесконтактное зажигание комплектом по самой низкой цене. Как правило, нужно отдельно остановиться на качестве и надежности компонентов в таких комплектах.
