Электронный блок управления ВАЗ: 2110, 2108, 2114, 2115 и другие модели
После активного внедрения инжекторной системы питания на разные модели ВАЗ произошло усложнение общей конструкции автомобиля. Как известно, инжектор, в отличие от карбюратора, сам дозировать топливо не умеет. Для решения задачи управление топливными форсунками было переложено на электронный блок управления двигателем (ЭБУ) или котроллер, более известный как компьютер или «мозги».
С одной стороны, установив мозги на ВАЗ, производитель сделал двигатель более экономичным и менее токсичным. Однако с другой стороны, система управления стала более сложной, появилось большое количество дополнительных решений и устройств. Далее мы рассмотрим, какие особенности имеет электронный блок ВАЗ, где он расположен на разных моделях, какие функции выполняет ЭБУ и т.д.
Содержание статьи:
Инжекторные модели ВАЗ: ЭБУ, назначение контроллера и особенности
Итак, инжектор, который фактически представлен электронно-механическими форсунками, дозировать топливо самостоятельно не может. За корректную работу форсунок отвечает блок управления двигателем. В свою очередь, этот блок фактически и является электронной системой управления двигателем ЭСУД.
Указанная система основана на группе датчиков, которые посылают свои сигналы в ЭБУ, далее блок обрабатывает информацию, после чего формирует управляющие сигналы на исполнительные устройства. Основная задача — заставить двигатель работать в оптимальном режиме и одерживать оптимальные параметры работы ДВС с учетом постоянно изменяющихся условий.
Так вот, на ЭБУ приходят сигналы с большого количества датчиков, после чего по «зашитым» в память блока алгоритмам осуществляется расчет количества топлива, необходимого для работы двигателя в оптимальном режиме. Также ЭБУ управляет моментом искрообразования в цилиндрах, заменив систему зажигания на авто с карбюратором.
Еще ЭБУ проводит самодиагностику и проверяет состояние двигателя, фиксируя сбои, отклонения и нарушения в работе. Если исправить ситуацию контроллер не может, тогда в памяти прописывается ошибка, а водитель получает уведомление в виде значка «чек» на панели приборов.
- Что касается датчиков, благодаря их наличию ЭБУ определяет режим работы двигателя, обороты, нагрузку на ДВС. Например, ДМРВ (датчик массового расхода воздуха) позволяет получить данные для расчета количества топлива с учетом количества воздуха, поступающего в цилиндры.
ДТ (датчик температуры определяет температуру ДВС, тем самым указывая, как будет сгорать топливо в холодном и прогретом двигателе). ДПДЗ (датчик положения дроссельной заслонки) показывает, как сильно нажата педаль газа.
Также датчик коленвала (ДПКВ) и датчик распредвала (ДПРВ) позволяют ЭБУ определить время впрыска топлива в цилиндры, время создания искры на свечах зажигания в каждом отдельном цилиндре и т.д. На деле получается, что более поздние версии ЭБУ способны рассчитывать количество топлива для каждого отдельного цилиндра, чтобы получить стабильную и эффективную работу мотора, а также управлять зажиганием.
Если сгорание топлива приобретает взрывной характер, взрыв фиксирует датчик детонации двигателя (ДД). Блок управления корректирует смесь и меняет угол зажигания, чтобы избежать детонации. Если же ЭБУ не может решить проблему, загорается «чек», ошибка прописывается в память ЭБУ.
Еще на более поздних моделях ВАЗ изменились сами контроллеры и прошивки ВАЗ, так как в конструкции были применены датчики кислорода в паре с катализатором. Эти датчики определяют эффективность сгорания топлива, фиксируя количество кислорода в выхлопе. Так вот, по этой причине нужно учитывать, что ЭБУ различных поколений отличаются.
Например, старые версии не имели поддержки датчика фаз (ДПРВ), впрыск происходил во впускной коллектор, а не в каждый цилиндр по отдельности. Такие ЭБУ являются блоком управления центрального впрыска. Позже появились блоки, готовящие смесь для каждого отдельного цилиндра (ЭБУ распределенного впрыска).
В дальнейшем была реализована поддержка датчика кислорода, затем двух датчиков кислорода (с учетом ужесточения норм токсичности) для более эффективного использования каталитического нейтрализатора.
В любом случае, при подборе ЭБУ для автомобиля необходимо точно знать ряд особенностей: версия блока и прошивки, распиновка ЭБУ и т.д. Если просто, мозги ВАЗ 2114 могут отличаться от ЭБУ ВАЗ 2115, а блок управления ВАЗ 2110 не будет работать на ВАЗ 2108 инжектор.
Это означает, что мозги Калина не получится использовать в качестве замены ЭБУ Приора, хотя один и другой блок будут ЭБУ ВАЗ. Получается, важно знать, какой именно блок стоит на том или ином автомобиле. Чтобы это определить, нужно понять, где стоит ЭБУ ВАЗ, после чего изучить маркировки на устройстве. Давайте разбираться.
Где находится ЭБУ ВАЗ и взаимозаменяемость блоков управления

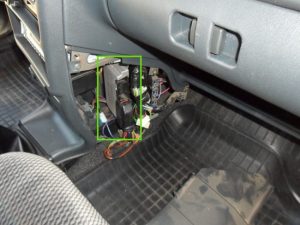

Прежде всего, для определения типа блока управления нужно найти его место установки в автомобиле. Для этого следует изучить мануал. В качестве примера остановимся на ВАЗ 2108 — 2115. На этих авто ЭБУ стоит в салоне, спереди справа, немного ниже бардачка.
Кстати, для проведения компьютерной диагностики данная информация также полезна, так как нужно знать, в каком месте можно подключиться к диагностическому разъему, установленному в различных местах на той или иной модели.
Диагностические разъемы ВАЗ 2108 – 21099 с низкой панелью находятся возле ЭБУ, под бардачком. Модели ВАЗ 2108 – 21099 с высокой панелью, а также 2113 – 2115 имеют разъем внутри центральной консоли. Версия ВАЗ 2108 – 2115 с так называемой европанелью имеет разъем на панели, причем расположен он ближе к пассажирской двери.

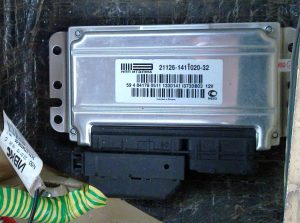

- Что касается самих блоков, ВАЗ 2108 – 2115 разных лет выпуска имеют различные модели ЭБУ. Например, самый популярный ЭБУ Январь 4 ставился на ранние модели инжекторных двигателей с центральным впрыском во впускной коллектор.
Версия Январь 5 – 6 представляют собой ЭБУ с распределенным впрыском, но без поддержки кислородного датчика. Блок управления Январь 7 появился на машинах с 2007 г., поддерживает все датчики, эффективно управляет двигателем.
Еще добавим, что кроме Января, на ВАЗ активно использовались разные поколения блоков GM, являясь аналогией Январь 4 – 7. То же самое можно сказать об ЭБУ Bosch или Ителма. Учитывая все особенности, взаимозаменяемость возможна, однако нужно подбирать аналоги, подходящие по классу, версии, количеству поддерживаемых датчиков и т.д.
Дело в том, что каждая модель подходит только для определенной комбинации двигателя и датчиков, а также проводки и прошивки. Это значит, что различные модели даже в рамках одного семейства можно ставить только с учетом полной совместимости.
Еще раз отметим, виды ЭБУ на ВАЗ отличаются. Получается, нельзя поставить вместо Январь — 4 или GM-09 SAMARA Январь 5.1, однако для Январь 5.1 есть взаимозаменяемость с VS (Ителма) 5.1 или Bosch M1.5.4. В свою очередь, ЭБУ Bosch M7.9.7 не совместим с предыдущими блоками, но может быть заменен на Январь 7.2 Ителма или Автэл.

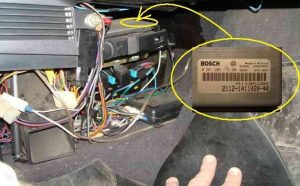

Чтобы точно определить ЭБУ, достаточно снять каркас панели приборов сбоку, выписать номер ЭБУ. Также при наличии БК можно опционально посмотреть версию и тип ЭБУ, а также номер прошивки блока
Частые неисправности электронного блока управления ВАЗ
С учетом того, что контроллер является сложным электронным устройством, нельзя исключать выход ЭБУ из строя. Как правило, причины неисправности ЭБУ могут быть разными, начиная с механических повреждений и заканчивая программными сбоями.
Например, частой причиной поломок является перегрев или попадание жидкости. Как показывает практика, на Лада Самара ЭБУ стоит возле радиатора печки. Не трудно догадаться, что течь радиатора и попадание ОЖ на контроллер часто выводит данное устройство из строя.
Рекомендуем также прочитать статью о том, что такое диагностический адаптер ELM327. Из этой статьи вы узнаете о назначении, функционале, а также особенностях подбора сканера ЕЛМ327.

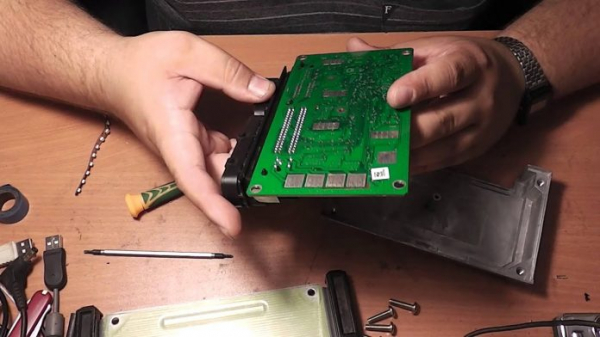

Также скачки напряжения в бортовой сети приводят к тому, что отдельные детали в устройстве блока управления перегорают, страдает банк памяти с прошивкой. Например, такое происходит, если клеммы АКБ отходят. Также нарушение контакта со свечами зажигания или высокое сопротивление ВВ — проводов формируют электродвижущую силу в первичной обмотке катушки зажигания. Результат- пробой выходных транзисторов блока управления.
При этом не всегда на панели загорается check engine, однако двигатель работает со сбоями. В подобной ситуации, когда других причин не выявлено, нужна не диагностика двигателя и систем, а профессиональная диагностика ЭБУ автомобиля, которую может выполнить только опытный специалист. Нередко после проверки блок может нуждаться в замене, так как ремонт ЭБУ зачастую не рекомендован.
Подведем итоги
Как видно, по аналогии с различными иномарками, инжекторные двигатели ВАЗ разных поколений также оснащаются контроллерами различных типов. Ранние версии имеют простые решения, которые отвечают за простое смесеобразование и работают с небольшим количеством датчиков.
Рекомендуем также прочитать статью о том, как работает ЭБУ АКПП. Из этой статьи вы узнаете об особенностях, принципах работы, назначении и поломках электронного блока управления коробки автомат.
При этом более современные блоки управления отличаются поддержкой распределенного впрыска, более гибким управлением системой зажигания, а также способностью взаимодействовать с датчиками кислорода и т.д.
По этой причине при необходимости замены ЭБУ ВАЗ необходимо с повышенным вниканием подходить к выбору блока управления для замены. Более того, даже если блоки поясностью совместимы по версии, типу и разъемам, необходимо учитывать и версию прошивки.
Только после того, как все нюансы будут учтены, можно рассчитывать, что двигатель под управлением ЭБУ будет работать корректно и без сбоев, а сам владелец получит стабильную работу силового агрегата и систем, экологичность и максимальную отдачу от мотора на разных режимах работы двигателя автомобиля.
