Главный цилиндр тормозной: диагностика и ремонт

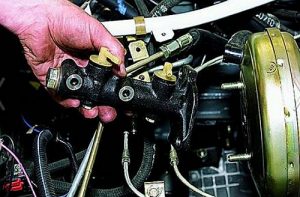

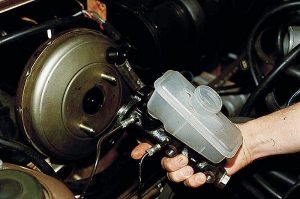

Главный тормозной цилиндр (ГТЦ) – устройство для преобразования усилия от педали тормоза в давление гидравлической жидкости для дальнейшей передачи усилия через гидравлическую жидкость (тормозную жидкость) на поршень тормозного суппорта. ГТЦ расположен в верхней части вакуумного усилителя тормозов (ВУТ). Над  главным цилиндром находится бачок, заполненный тормозной жидкостью.

В целом, деталь достаточно надежная и отличается большим сроком службы. Однако тормозные цилиндры в процессе эксплуатации изнашиваются, в результате чего требуется их проверка, замена или ремонт. Подробнее читайте в нашей статье.

Устройство тормозного цилиндра и принцип работы ГТЦ

На подавляющем большинстве автомобилей цилиндры двухсекционные, каждая из секций отвечает за отдельный контур тормозной системы.

Это необходимо для безопасности, так как в случае повреждения эффективность тормозной системы снизится, но работоспособность сохранится.

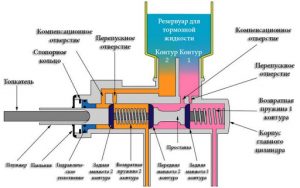

Устройство главного тормозного цилиндра:

• шток вакуумного усилителя тормозов;
• стопорное кольцо;
• перепускное отверстие первого контура;
• компенсационное отверстие первого контура;
• первая секция бачка;
• вторая секция бачка;
• перепускное отверстие второго контура;
• компенсационное отверстие второго контура;
• возвратная пружина второго поршня;
• корпус главного цилиндра;
• манжета;
• второй поршень;
• манжета;
• возвратная пружина первого поршня;
• манжета;
• наружная манжета;
• пыльник;
• первый поршень.

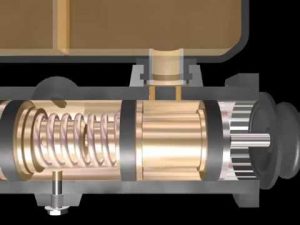

Как работает главный цилиндр

В корпусе один за другим расположены 2 поршня. Когда водитель жмет на педаль тормоза, усилие через шток передается на первый поршень, который сдвигается вперед. За счет этого сжимается тормозная жидкость, тем самым формируя давление в первом тормозном контуре.

Также первый поршень проталкивает вперед второй поршень. Данный поршень создает давление во втором контуре. В отсеки, которые появляются при движении поршней внутри корпуса, поступает жидкость из компенсационного бачка.

После отпускания педали тормоза возвратные пружины возвращают поршни в исходное положение, давление внутри цилиндра снова выравнивается за счет тормозной жидкости в бачке. Данная схема работы ГТЦ позволяет очень быстро передать усилие через практически несжимаемую тормозную жидкость на каждый из тормозных цилиндров на колесах.

Кстати, компенсационный бачок тоже имеет две секции. Если возникнут протечки, жидкость останется, как минимум, в одной секции. Внутри бачка дополнительно стоит датчик уровня тормозной жидкости. При сильном снижении уровня на панели приборов загорается соответствующий индикатор. Для повышения надежности на некоторых ГТЦ используют сразу два бачка.

Цилиндр тормозной главный: признаки неисправности

ГТЦ представляет собой надежное устройство, однако со временем отдельные элементы в его конструкции выходят из строя. В списке основных признаков проблем главного тормозного цилиндра следует выделить следующие:

• педаль тормоза проваливается;
• тормоза срабатывают в конце хода педали;
• уменьшен ход педали тормоза;
• для торможения необходимо приложить большое усилие;
• тормозные колодки постоянно прижаты к тормозным дискам;

При малейших признаках того, что реакции тормозной системы на нажатие педали тормоза изменились, необходимо выполнять диагностику и устранять неисправность.  Обратите внимание, подобные неполадки не всегда указывают на то, что главный  цилиндр тормозной неисправен.

В одних случаях может потребоваться как полная замена ГТЦ или ремонт главного тормозного цилиндра, тогда как в других неисправным оказывается совсем другой элемент.

По этой при чине необходимо обратить внимание на то, как машина ведет себя при торможении:

• явный увод от заданной траектории при плавном нажатии на тормоз при езде по ровной дороге. Такой симптом обычно указывает как на проблемы в одном тормозном контуре или на одном колесе.
• слышен скрип или скрежет при торможении, заметно биение. Проблема в колодках или тормозных дисках.
• Заметен сильный перегрев тормозных дисков. В этом случае необходимо обратить внимание на сами тормозные суппорты.

Если же подобных признаков не обнаружено, тогда  высока вероятность проблем именно с главным тормозным цилиндром.

Причины поломки ГТЦ

Как правило, среди основных причин поломки главного тормозного цилиндра специалисты выделяют:

• Использование некачественной/неподходящей тормозной жидкости, в результате чего происходит повреждение резиновых уплотнителей и манжет. Результат — ГТЦ течет.
• Замена тормозной жидкости осуществляется нерегулярно, жидкость «накапливает» влагу и теряет свои свойства. В результате детали из металла окисляются, появляется ржавчина, клапана засоряются и т.д.;
• После некачественного ремонта ГТЦ работоспособность устройства не восстановлена или восстановлена частично.  В этом случае главный тормозной цилиндр может течь, клапана не работают должным образом, происходит перепускание  и т.п.

Например, если тормозная жидкость перетекает внутри главного тормозного цилиндра, причем нужное давление не создается, в таком случае главный тормозной цилиндр перепускает.

Рекомендуем также прочитать статью о том, почему мотор глохнет при нажатии на тормоз. Из этой статьи вы узнаете о причинах нестабильной работы мотора при нажатии на педаль тормоза, а также как устранить данную неисправность.

При этом уровень тормозной жидкости в бачке не снижается, однако педаль тормоза проваливается (как будто произошла утечка). Если проверка ВУТ (на заглушенном авто нажать 3-5 раз на педаль тормоза) дала положительный результат и усилитель в порядке, тогда имеет место перепускание ГТЦ.

Это происходит по причине того, что манжеты изношены или повреждены. При этом нажатие на педаль тормоза не позволяет создать нужно давление и тормоза не работают.

Ремонт главного тормозного цилиндра

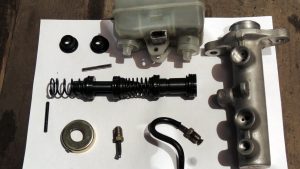

Главный тормозной цилиндр отличается ремонтопригодностью, в продаже имеются ремкомплекты ГТЦ.  Комплекты могут быть полными и неполными. Неполный комплект обычно включает в себя только уплотнители и манжеты для ремонта цилиндра.

Полный комплект позволяет выполнить комплексную переборку устройства и включает в себя:

• защитный колпачок ГТЦ и колпачок для штуцера;
• уплотнители для поршня и поршневой головки;
• уплотнительные манжеты;
• поршни, возвратные пружины;
• держатель пружины, винт.

Рекомендуем также прочитать статью о том, почему водитель может слышать скрип, свист или скрежет при торможении. Из этой статьи вы узнаете об основных причинах появления посторонних шумов во время торможения, а также что делать в такой ситуации.

Перед началом ремонта сначала необходимо выполнить дефектовку ГТЦ. Важно, чтобы на внутренней части корпуса не было сколов, царапин, раковин и других повреждений. Если такие дефекты присутствуют, потребуется полная замена главного тормозного цилиндра.
