Изготовление карбона в домашних условиях

Полимерные композиционные материалы получили широкое применение не только в мире производства и тюнинга спортивных автомобилей, но и в авиации, судостроении. Ранее мы рассматривали, как самостоятельно оклеить кузовную деталь пленкой под карбон. Сейчас рассмотрим, как изготовить карбон своими руками.

Методы изготовления

Карбонопластики, а именно так еще называют композитные материалы из переплетенных нитей углеродного волокна, могут быть изготовлены 3-мя способами:

метод ручной формовки;способ вакуумной формовки;изготовление с выпеканием в автоклавах.

Изготовление карбоновых элементов в промышленных масштабах требует дорогостоящего оборудования, поэтому в домашних условиях карбон можно произвести только методом ручной либо вакуумной формовки.

Что нужно для изготовления

Для изготовления карбона вам потребуется:

углеродное волокно. Различается способом плетения и плотностью, измеряющейся в граммах на метр квадратный (гр/м2);разделитель (к примеру, Loctite 770 NC). Применяется для легкого разделения карбонового элемента и матрицы после высыхания. Материал наносится на матрицу детали либо горизонтальную поверхность, на которую будет укладываться лицевой слой карбонового элемента. Лицевой слой может быть только один, если на обратной стороне не требуется создание красивой карбоновой текстуры;матрица. Для создания горизонтальных деталей можно использовать кусок стекла либо зеркала. Поверхность должна быть как можно ровнее, так как все дефекты покрытия отформуются на изготовленной детали;эпоксидная смола (к примеру, EPR 320);отвердитель к смоле (как вариант – EPH 294);инструмент для выкройки углеродного волокна. Можно использовать обычные ножницы, но будьте готовы к тому, что резка волокна быстро затупит инструмент. Если планируете изготавливать карбоновые детали серийно, рекомендуем купить электроножницы (эффективность продемонстрирована на видео).

Необходимость дополнительных инструментов и материалов зависит от выбранного способа изготовления. Как бы вы ни старались, но изготовить прочный карбон методом ручной формовки без дополнительной термообработки не получится.

Метод ручной формовки

Методика производства достаточно проста:

поверхность матрицы очищается от всех загрязнений;равномерно по всех поверхности, в несколько тонких слоев наносится разделитель;на поверхность наносится слой приготовленной смолы;укладывается слой углеродистой ткани;волокно пропитывается эпоксидной смолой. Между первым слоем и матрицей, а также между последующими слоями не должно быть пузырей воздуха. Распределять смолу можно обычной кисточкой, пузыри воздуха удобно выгонять валиком;накладывается следующий слой, после чего процедура повторяется до набора необходимой толщины детали;после укладки финального слоя горизонтальные детали можно спрессовать ответным куском стекла либо зеркала. В таком случае обе стороны детали получат глянцевую поверхность и четкую структуру карбона.

Поскольку стоимость углеродного волокна нельзя назвать демократичной, между первым и последним слоем углеродной ткани можно укладывать стекловолокно. Стеклоткань не должна быть грубой, чтобы не нарушать финальную форму.

Для удешевления изготовления облегченных деталей часто элемент лишь ламинируется углеродным волокном – оно укладывается только в качестве лицевого слоя кузовного элемента автомобиля.

Метод вакуумной формовки

Помимо стандартного набора материалов и инструментов, для изготовления карбоновых элементов методом вакуумной инфузии вам потребуются:

жертвенная ткань;проводящая сетка. Используется для распределения смолы и отвода воздуха;вакуумная пленка. Использовать обычную пленку нельзя, так как она не способна выдержать высокую температуру и не обладает высокой способностью к растяжению;вакуумный насос. Для изготовления небольших деталей подойдет простой одноступенчатый масляный насос;герметизирующий жгут;спиральная трубка для подачи смолы и забора воздуха;вакуумная трубка;зажимы для трубок (струбцины);вакуумная ловушка. Используется в качестве уловителя эпоксидной смолы, попадание которой в вакуумный насос выведет его из строя. Соорудить ловушку можно своими руками из подручных средств.

Духовой шкаф для постотвержения элементов из карбона можно также соорудить своими руками. Учтите, что термическая обработка должна производиться при определенной температуре, поэтому следует продумать возможность регулировки и поддержания заданного градуса.

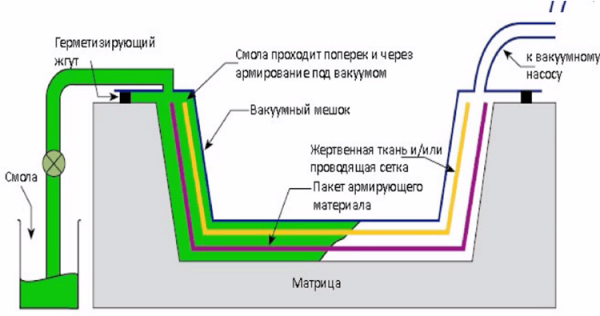

Технология вакуумной инфузии предполагает сборку «бутерброда» из карбоновой ткани и помещения его в герметичное пространство. После укладки происходит откачка воздуха и подача к заготовке смолы. Пропитанную смолою ткань оставляют под вакуумом на 20-30 минут, герметизируя трубки подачи смолы и отбора воздуха. Для начального отвержения достаточно 24 часа и комнатной температуры, после чего деталь из карбона следует отправить на постотвержение в духовой шкаф. Расписывать метод вакуумной инфузии в деталях мы не стали, так как процесс подробно показан на видео.
