Как отремонтировать корректор фар
Понимание принципа работы корректора фар позволяет не только диагностировать поломку, из-за которой не работает регулировка уровня светотеневой границы ближнего света, но и произвести восстановление своими руками. Рассмотрим, как выполнить ремонт корректора фар электромеханического вида и гидрокорректора.
Содержание статьи:
Гидрокорректор
В статье «Почему не работает корректор фар» мы рассмотрели основные неисправности системы, а также способ ремонта путем комплектной замены всех узлов системы. Тем не менее гидрокорректор в большинстве случаев отлично поддается ремонту. Для того чтобы гидрокорректор перестал нормально работать, достаточно потери даже небольшого количества рабочей жидкости. Пополнить утерю можно обычным антифризом.
Не стоит заливать в систему незамерзающую жидкость для омывателя лобового стекла. При отрицательных температурах жидкость уменьшается в объеме, что впоследствии приводит к завоздушиванию системы.

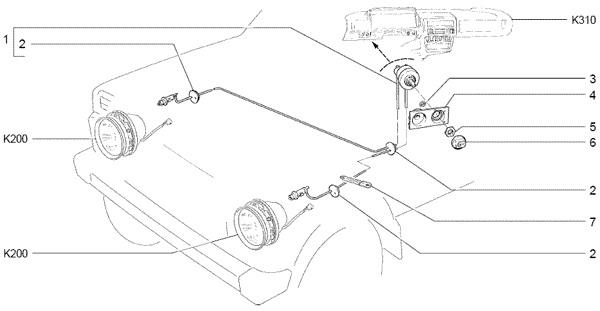

6 – ручка регулировки светового пучка; 1 – главный регулировочный механизм; 2 – рабочие цилиндры со штоком, воздействующим на отражатель фар.
Варварский метод ремонта

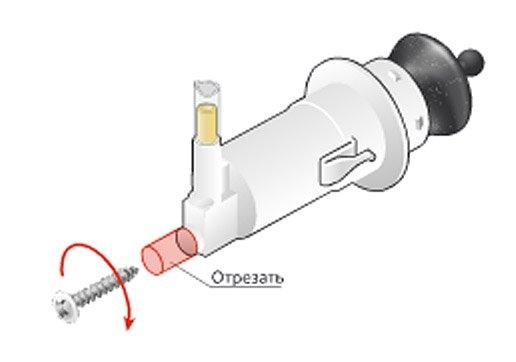

Многие водители не обременяют себя ни ремонтом, ни с заменой гидрокорректора. Когда фары начинают светить вниз, они попросту вкручивают саморезы с тыльной стороны рабочего цилиндра. Регулировка положения штока и уровня наклона фар осуществляется вкручиванием и выкручиванием саморезов.
После такого ремонта понятие корректора фар к системе больше не применимо, так как исчезает возможность быстрой корректировки угла наклона отражателя фар из салона. Но такой ремонт имеет право на жизнь, если неисправность застала вас в пути и другой возможности поднять свет фар попросту нет.
Восстановление без снятия

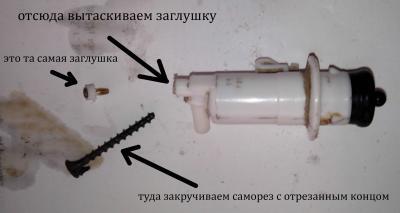

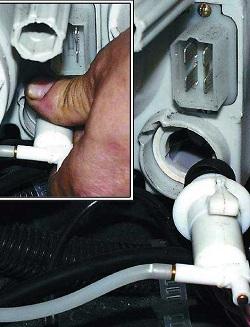

Вытащите исполнительные механизмы из блока фар.Снимите трубки с посадочных мест, после чего закрепите трубки так, чтобы из них не вытекла оставшаяся в них рабочая жидкость. Место посадки предварительно лучше подогреть, но можно просто обрезать трубки у края посадочных мест. Проверьте рабочий ход цилиндров исполнительных механизмов, двигая их за шток с помощью плоскогубцев. Поршни должны перемещаться без подклинивания.В каждом исполнительном механизме есть заглушка для прокачивания системы, которую необходимо предварительно вытащить.Поверните переключатель на приборной панели в положение О. Заполните трубки тосолом так, чтобы сверху оставалась небольшая капля, после чего наденьте их на штуцеры исполнительных механизмов.Расположите корпусы рабочих цилиндров так, чтобы отверстие для прокачки было самой высокой точкой.Удерживая шток в максимально задвинутом положении, заполните рабочий цилиндр жидкость до образования над отверстием для прокачки небольшой «горочки».Закройте заглушку.
Система должна заработать, но поскольку не производилась дефектовка герметичности соединений у главного цилиндра, регулятора у приборной панели и уплотнителей рабочих цилиндров, то нельзя быть уверенным в долгом сроке службы гидрокорректора после такого ремонта. Такой метод восстановление не сработает, если система завоздушена у главного цилиндра в салоне.
Реставрация гидрокорректора фар
Вам необходимо знать, где находится и как снять гидрокорректор фар, так как для полноценной дефектовки потребуется демонтировать рабочие цилиндры и главный регулировочный механизм. Возьмите 2 небольшие отрезки трубки, чтобы после снятия соединить рабочие цилиндры с главным механизмом, заполните систему водой. Если устройство работоспособно, переведите переключатель в режим максимального поднятия уровня фар и оставьте механизмы в таком положении на несколько часов. Если за это время не появилось утечек, систему можно заполнять антифризом и устанавливать на автомобиль. Если течь проявилась не в соединениях трубок, гидрокорректор лучше заменить на новый либо установить взамен его электрокорректор.
Использовать следует только новую ОЖ, чтобы частички грязи не препятствовали нормальному ходу поршней. Помните о том, что система должна быть полностью заполнена рабочей жидкостью. Для восстановления вам потребуется шприц и затупленная игла, чтобы не повредить уплотнители цилиндров. Ремонт своими руками, процесс сборки и разборки отлично показаны на видео.
Электрокорректор
Если, воспользовавшись методами поиска дефектов проводки питания, так и не удалось решить проблему неисправного электромеханического корректора, следует начать с диагностики мотор-редуктора.

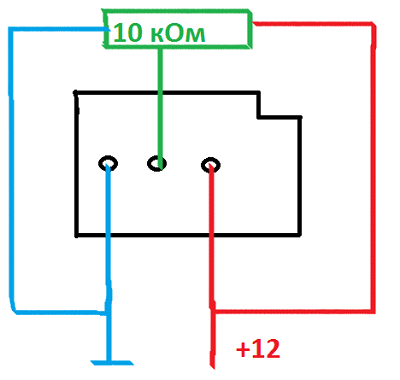

Собрав показанную на рисунке схемы, вы сможете проверить плавность хода сервопривода. Если мотор-редуктор не реагирует на подачу питания, можно смело приступать к его замене либо разборке. Корпус в большинстве случаев крепится пластиковыми защелками. Если защелки не получается отщелкнуть, их можно аккуратно срезать, а при установке части корпуса соединить дихлорэтаном (специальный клей для пластмассы). Сами электродвигатели выходят из строя чрезвычайно редко, но и они продаются отдельно.
Датчики, элементы управления

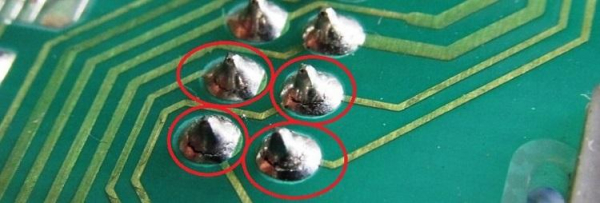

Управляющая плата внутри корпуса также будет крепиться на защелках. Вооружившись увеличительным стеклом, внимательно осмотрите плату на предмет микротрещин в пайке – это наиболее распространенная причина неисправности. Для устранения дефекта потребуется паяльник, канифоль и немного припоя. Также возможно истирание резистивного слоя датчика положения штока. Из-за появления постоянной ошибки рассогласования электронный блок управления перегревается и выходит из строя. При желании микросхему можно заменить отдельно. К примеру, в основе управления электрокорректором фар на автомобиле Daewoo Lanos лежит микросхема tda3619. Стоит искать ее отдельно на eBay или просто купить поддержанную запчасть на разборке – решать вам.
На системах с автоматическим управлением корректором фар чаще всего из строя выходит датчик положения кузова. Характерные неисправности: обломанные места крепления тяг, закисание тяг внутри сайлентблоков, окисление контактов разъемов, внутренностей датчика.
