Как отремонтировать радиатор охлаждения самому
Система охлаждения двигателя автомобиля состоит из ряда элементов, которые могут неожиданно выйти из строя в процессе эксплуатации. К таким элементам следует отнести водяной насос (помпу), термостат, вентилятор или радиатор охлаждения. Отметим, что одной из наиболее частых и серьезных проблем являются течи радиатора, а также закупорка его каналов. Подобные неисправности приводят к тому, что система охлаждения теряет способность эффективно поддерживать рабочую температуру силового агрегата в заданных рамках.
Рекомендуем также прочитать статью об устройстве и принципах работы термостата системы охлаждения двигателя. Из этой статьи вы узнаете о том, как работает термостат, а также об основных причинах и признаках поломки термостата.
В результате возникает необходимость постоянно контролировать уровень антифриза в расширительном бачке и доливать ОЖ при небольших течах, водителю все время нужно следить за температурой ДВС и т.п. Если же утечки через радиатор более существенные, тогда движение на автомобиле своим ходом крайне нежелательно, так как значительно возрастает риск перегрева мотора, который сопровождается серьезными последствиями для ДВС. По этой причине в данной статье мы рассмотрим, как осуществить ремонт радиатора охлаждения своими руками. Такой ремонт может быть особо полезен в аварийных ситуациях, когда, например, радиатор потек во время езды по трассе вдали от автомастерских.
Содержание статьи:
Ремонт радиаторов охлаждения автомобилей: локальный ремонт и ремонт со снятием
Причин, по которым потек радиатор или система охлаждения не работает должным образом, существует несколько. Обычно радиатор течет в результате естественного износа или механических повреждений, так как на многих автомобилях данный элемент максимально открыт для эффективного обдува встречным потоком воздуха. В результате его повреждают летящие камни и т.п.
Также проблемы могут возникать в результате того, что владелец не уделял должного внимания состоянию и обслуживанию системы охлаждения двигателя. В такой ситуации часто происходит закоксовка радиатора. Если трубки радиатора забиваются, тогда жидкость намного хуже циркулирует. В результате начинается остывание нижней части теплообменника, затем радиатор остывает по всей площади. Параллельно с этим ОЖ в системе сильно нагревается, теплоотвод ухудшается, значительно возрастает термонагруженность элементов системы и риск перегрева мотора.
Отметим, что данная проблема обычно устраняется качественной промывкой радиатора изнутри. Дело в том, что радиатор забивается по причине скопления накипи в системе. Чаще всего это происходит у тех водителей, которые используют проточную воду в системе охлаждения, долго не меняют антифриз, смешивают различные охлаждающие жидкости и т.д. К закупорке радиатора приводят также неисправности агрегата, в результате которых наблюдается попадание моторного масла и отработавших газов в антифриз.
В самом начале следует точно определить причину перегрева мотора, а также найти участок, где возникла возможная течь. Обратите внимание, на начальном этапе диагностики необходимо дать горячему двигателю немного остыть, так как рабочая жидкость в системе охлаждения находится под давлением и имеет свойство сильно нагреваться. Следовательно, ОЖ может выплеснуться из расширительного бачка, патрубков и других элементов во время диагностики. Для того чтобы избежать ожогов и травм, следует соблюдать осторожность!
Итак, вернемся к системе охлаждения и радиатору. Как уже было сказано, при его поломке дальше ехать на автомобиле крайне не желательно. Следовательно, возникает острая необходимость провести ремонтные работы прямо на месте. Отметим, что радиатор является деталью, которую сложно ремонтировать, а также значительно снижается надежность устройства после ремонта. По этой причине даже ранее отремонтированный радиатор многие автолюбители предпочитают менять на новый при первой такой возможности.
После остывания можно открыть расширительный бачок и оценить уровень ОЖ. В норме такой уровень должен быть на отметке между «мин» и «макс». Если уровень упал, тогда следует осмотреть подкапотное пространство, радиатор, сам бачок и патрубки на предмет подтеков. Если таковых не обнаружено, тогда далее следует долить антифриз, дистиллированную воду или обычную проточную воду (в крайних случаях) до нужного уровня. Обратите внимание, во время долива антифриза следует учитывать, что не все жидкости можно смешивать в системе между собой. Например, тосол и антифриз смешивать нельзя.
Рекомендуем также прочитать статью о том, в чем разница между тосолом и антифризом, а также что лучше. Из этой статьи вы узнаете об основных отличиях указанных типов охлаждающей жидкости.
После доливки по уровню двигатель можно запускать, после чего проводится диагностика работоспособности помпы (путем прощупывания патрубка к радиатору) на предмет пульсации. Подробнее о проверке помпы без снятия с двигателя можно прочитать в нашей отдельной статье.
Также анализируется работа термостата (открытие большого круга для ОЖ) и вентилятора охлаждения, проверяется состояние патрубков, исключается возможность течей радиатора отопителя салона и т.д. Другими словами, перед началом работ с радиатором охлаждения нужно убедиться в отсутствии других возможных причин неисправности.
В том случае, если явно видно, что течет или является проблемным участком именно радиатор, необходимо приступать к его ремонту. Сложность и сама возможность ремонта будет зависеть от характера неисправности. Давайте посмотрим, что можно сделать прямо в дороге, то есть без снятия радиатора с авто. Чаще всего проблема обнаруживается в верхней части радиатора. Также может появиться микротрещина, через которую ОЖ постепенно выпаривается из системы. Добавим, что обнаружить подобный дефект визуально бывает затруднительно, но сама проблема устраняется достаточно просто.
Если произошла закупорка, устройство промывают. Мелкие трещины заделываются при помощи специальных добавок в антифриз, которые продаются в автомагазинах. Также простым и доступным способом можно считать обычную горчицу, которую засыпают в систему охлаждения для устранения течей через небольшие трещины в радиаторе. Герметик для системы охлаждения добавляется в охлаждающую жидкость, после чего средство «затягивает» трещины. Похожий принцип демонстрирует и горчица в радиаторе. Порошок разводят с водой и заливают в радиатор, после чего через несколько км. пробега течь устраняется. Такие меры можно считать временными, но они позволяют добраться до автосервиса своим ходом.
В ряде случаев протечки могут возникнуть в области стыков резиновых или пластиковых элементов с металлическими. В подобной ситуации используется герметик для ремонта радиатора. Также можно применить эпоксидный клей. Иногда удается избавиться от течи или уменьшить интенсивность протечки при помощи изоленты, которой обматывается проблемный участок. В случае с пробитыми патрубками можно разрезать имеющийся под рукой резиновый шланг подходящего диаметра, который затем надевается на поврежденный участок и обжимается проволокой, изолентой и т.п.
Добавим, что если оказались повреждены несколько трубок радиатора, указанные трубки можно заглушить. Такая манипуляция не способна нанести значительного вреда системе охлаждения или существенно снизить ее эффективность работы при учете того, что будет заглушено не более 1/10 от общего количества всех трубок. При этом процедура позволяет устранить течь и добраться на машине до места ремонта. Для решения задачи поврежденные трубки нужно перекусить кусачками или другим подручным инструментом возле того места, откуда видна течь антифриза. Далее нужно завернуть часть трубки и расплющить ее, то есть заглушить. Операция достаточно легко осуществляется при помощи небольших плоскогубцев.
Промывка и пайка радиатора охлаждения двигателя
Такой ремонт радиатора применяется в том случае, если трещины серьезные. Для устранения потребуется снять элемент с авто. Перед снятием понадобится слить охлаждающую жидкость через сливные отверстия. Такие отверстия имеются в нижней части радиатора, а также могут присутствовать в блоке цилиндров ДВС. Также с радиатора для слива ОЖ нужно снять нижний патрубок. В ряде случаев перед извлечением радиатора может понадобиться также отключение и снятие вентилятора охлаждения.
Далее необходимо промыть внутренние каналы и полости на снятом элементе. Для промывки от грязи и различных отложений подойдет обычная вода, которая подается под небольшим давлением. В том случае, если имеет место закупорка, для отмывания накипи можно использовать спецсредство, которое растворяет отложения. Указанный состав заливается в радиатор после того, как закручиваются все сливные пробки и перекрываются другие отверстия. Затем следует выждать рекомендуемое время, после чего промывка сливается, радиатор тщательно промывается проточной водой.
Для удаления попавшего масла и продуктов распада антифриза можно использовать органические растворители (сольвент, бензин и т.п.). Перед очисткой удаляются плотные загрязнения в области патрубков, после чего глушатся сливные отверстия и в радиатор заливают растворитель. Далее элемент следует переворачивать, чтобы отмыть все полости. Затем нужно слить растворитель и промыть устройство обычной водой. Теперь все готово к ремонту.
Чтобы отремонтировать неисправный радиатор понадобится подготовить соответствующие инструменты. Начнем с того, что радиатор может быть латунным и алюминиевым. Что касается латунных радиаторов, различные повреждения на таких изделиях устраняются при помощи пайки.
- паяльник (возможно использование электрического паяльника с мощностью не ниже 500Вт);
- специальный флюс, бур;
- хлористый цинк (кислота для пайки);
- припой, щетка с металлической щетиной, наждачная бумага;

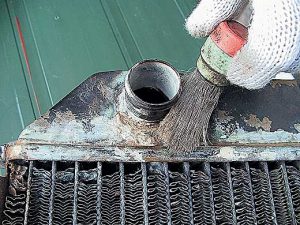

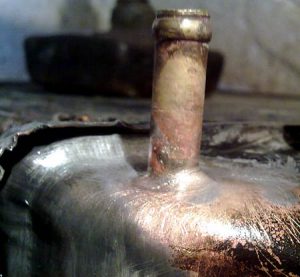

Далее снятый и очищенный от различных загрязнений радиатор осматривают, после чего щеткой зачищают участки в местах повреждений. Затем необходимо произвести шлифовку при помощи наждачной бумаги. Хорошо отшлифованное место имеет однородный металлический блеск. Такая шлифовка позволяет снять лишние окислы и обеспечить должное сцепление припоя с основной поверхностью. Теперь на указанную поверхность из латуни следует нанести кислоту, бур, флюс. Далее паяльник разогревается, после чего припой расплавляют горячим паяльником, распределяя материал в области повреждения.
Обратите внимание, что такой способ подойдет в том случае, если дефектный участок находится достаточно далеко от стандартных швов латунного радиатора, которые выполнены на заводе. Дело в том, что если нагретым паяльником работать возле шва, тогда сам шов может оплавиться и потечь, так как латунь имеет высокую теплопроводность. В подобной ситуации (трещина или пробой возле заводского шва) лучше использовать другие способы ремонта, которые активно применяются для радиаторов из алюминиевых сплавов.

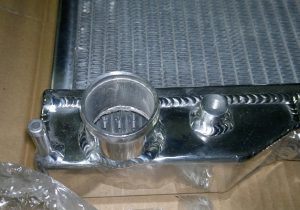

Пайка алюминиевого радиатора охлаждения
Сразу отметим, что большая часть радиаторов на современных авто изготовлена из сплавов алюминия. По этой причине ремонт алюминиевого радиатора охлаждения при помощи сварки или пайки в домашних условиях очень сложно реализовать. С учетом вышесказанного, для ремонта оптимально использование герметика или различных видов клея, так называемой «жидкой сварки».
Предварительная очистка и подготовка поврежденных участков на изделиях из алюминия аналогична процедуре подготовки радиатора из латуни. Производится промывка, удаление грязи из сот, после чего происходит очистка поврежденных участков щеткой и наждачной бумагой. Что касается подбора герметика или клея, тогда следует учитывать некоторые особенности.

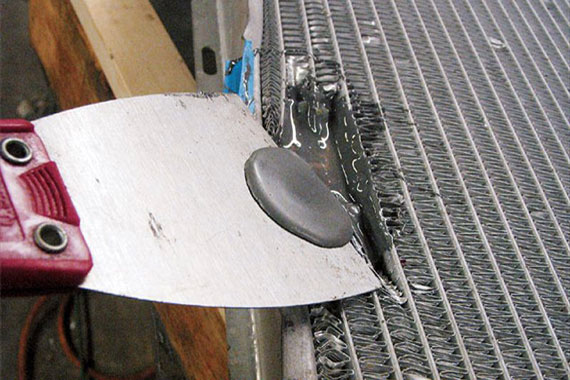

Для заделывания трещин и пробоев не более 10 мм. подходит «холодная сварка». Такая «сварка» представляет собой два бруска, которые фактически являются клеевой основой и катализатором. Принцип действия похож на эпоксидный или полиэфирный клей.
Подготовка холодной сварки заключается в тщательном перемешивании компонентов до состоянии однородной массы. Затем нужно придать полученной смеси форму конуса, острая часть которого вдавливается в место пробоя или трещины. Вдавливание материала позволяет ему частично проникнуть внутрь, то есть образуется контакт не только с наружной, но и с внутренней поверхностью. Это означает, что прочность «латки» будет повышена.
Если необходимо убрать трещину радиатора в области основания входных/выходных трубок, а также трубок решетки, тогда для решения задачи хорошо подходит эпоксидный клей или его аналоги. Также дополнительно рекомендуется добавить в готовый клей немного алюминиевой пудры, не превышая соотношения 1/10, где первое число и есть 10% такого наполнителя. Место заклеивания хорошо зачищается, обрабатывается обезжиривателем, после наносится сам клей. Во время ремонта также можно намотать несколько слоев стекловолокна, которое пропитано в клею. Это позволит повысить жесткость и прочность ремонтируемого участка. Затем потребуется высушить эпоксидный клей не менее 24 часов, после чего можно устанавливать радиатор, заливать антифриз и проверять систему охлаждения на герметичность.
Описанный выше способ ремонта также подходит для заделывания обширных повреждений, например, после ДТП. Основные компоненты остаются такими же. Главным отличием является только способ нанесения стеклоткани. Необходимо несколько слоев волокна, отличающихся по размеру от меньшего к большему. На начальном этапе приклеивается самый маленький слой, затем производится сушка. После наклеивается немного больший слой и так далее. Во время ремонта важно соблюдать сушку каждого слоя перед нанесением следующего. Добавим, что радиаторы с поврежденным бачком из пластика ремонтируются как при помощи заклеивания, так и посредством пайки пластмассы. Пайка пластмассы напоминает пайку изделий из металла. Главное, для заделывания использовать такую пластмассу, которая идентична или похожа по своим свойствам на материал, применяемый в устройстве радиатора.
Что в итоге
Как видите, существует целый ряд способов, которые позволяют отремонтировать радиатор как прямо на автомобиле, так и после снятия детали. Минусом можно считать то, что даже пайка радиатора или его сварка вовсе не означает, что устройство сможет дальше работать безотказно долгие годы.
Отметим, что после качественного устранения незначительного механического повреждения на относительно новом радиаторе еще есть шансы на дальнейшую работоспособность. Параллельно с этим рассчитывать на радиатор, который дал течь сам по себе, дальше нельзя. Еще раз напомним, если радиатор начал протекать, тогда желательно его заменить.
Также следует учитывать, что на срок службы радиатора сильно влияет качество антифриза. Необходимо осуществлять контроль состояния и своевременной менять антифриз или тосол, рекомендуется промывка системы охлаждения спецсредствами перед каждой заменой ОЖ. Напоследок добавим, что правильным решением будет полный отказ от использования проточной воды и замена на дистиллят.
