Как правильно настроить сабвуфер
Автомобильный сабвуфер является важным элементом в составе комплексных акустических систем. При этом важно не только правильно подобрать и подключить саб, но и выполнить его настройку.
На практике, только после настойки сабвуфер начинает выдавать желаемое звучание. Далее мы рассмотрим, как выполняются настройки сабвуфера, на какие параметры нужно обращать внимание, а также как настроить усилитель под сабвуфер.
Содержание статьи:
Настройки сабвуфера в автомобиле
Прежде всего, важно понимать, что саб является элементом для воспроизведения низких частот. Если просто, сабвуфер воспроизводит бас. Фактически, низкочастотный динамик имеет диффузор, который колеблется, создавая сжатия и разряжения воздуха.
В случае, когда колебания происходят с частотой от 16-20 раз в сек. (16-20 герц) до 14-18 тыс. раз в сек. (14-18 килогерц), человек воспринимает это как звук. При этом бас представляет собой нижний диапазон таких звуковых колебаний (от 20 до 150 Гц.).
Такую частоту колебаний имеют диффузоры сабвуферов, а также мидбасовых динамиков. Условно, колебания до 50 Гц это низкий бас, 50-100 средний бас, 100-150 верхний бас. Так вот, правильная настройка сабвуфера в машине позволяет значительно расширить динамический диапазон.
Фактически, тонкая настройка саба начинается еще на этапе проектирования короба, куда ставится НЧ динамик. Также отдельно учитываются характеристики сабвуферного динамика, стиль и тип музыки, которая чаще всего будет прослушиваться, особенности усилителя на саб и т.д. Так или иначе, если саб проектируется с нуля или уже идет готовым решением в корпусе, правильный подход позволяет получить хорошее звучание.
Частота сабвуфера

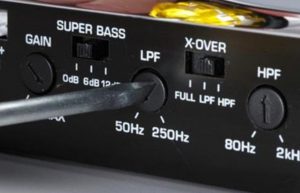

Перейдем к настройкам. После того, как сабвуфер правильно подключен к усилителю, прежде всего, начать следует с настройки LPF фильтра (low pass filter). Чтобы это сделать, нужно на усилителе на саб или на ГУ включить фильтр LPF. Если просто, этот фильтр позволяет подать на НЧ динамик только низкие частоты, срезав при этом средние и высокие.
В качестве примера, часто выставляется частота среза для сабвуферов от 50 до 63 Гц. Фильтр нужно выставить на указанную частоту, после чего производится дополнительная корректировка.

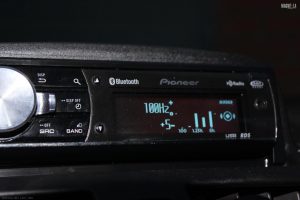

Лучше всего настраивать LPF на головном устройстве. Если такой возможности нет, тогда срез регулируется на самом усилителе. При этом одновременно задействовать фильтр на усилителе и ГУ не рекомендуется.
Еще добавим, что LPF не отрезает звук резко. На практике, если саб настроен на 60 Гц, на 61 Гц звук также будет, но частоты будут ослаблены, появляется плавный спад. При этом плавность спада зависит от порядка фильтра. Выбрать порядок позволяют некоторые ГУ.
Например, Фильтр 4 порядка дает более плавный спад, тогда как фильтр 1 означает, что спад более резкий. Данный фильтр позволяет хорошо состыковать сабвуфер и мидбасовые динамики.
Сабсоник: настройка
Не вдаваясь в подробности, сабсоник является фильтром высоких частот, который работает в низкочастотной области. Если просто, сабсоник отрезает инфранизкие частоты, при этом пропускает более высокие. Обратите внимание, сабсоник присутствует не на всех усилителях. Если система собирается самостоятельно, желательно сразу подбирать такой усилитель на саб, где есть указанный фильтр.
На практике, сабсоник нужен для того, чтобы сабвуферный динамик не пытался воспроизвести частоты, выпадающие из слышимого диапазона (20 Гц и более низкие). Работая на таких частотах, заметно увеличивается ход диффузора, катушка может выйти из зазора и повредиться.
В свою очередь, сабсоник срезает ультранизкие частоты, что не позволяет динамику превышать допустимый ход. В результате увеличивается срок службы динамика, а также улучшается качество воспроизведения слышимого басового диапазона, саб начинает играть чище и громче.
Настройка сабсоника выполняется путем среза на 5 Гц ниже частоты настройки порта фазоинвертора. В качестве примера, если частота настройки 35 Гц, сабсоник настраивается на 30 Гц. Для подстройки необходимо задействовать данную опцию и прокрутить регулятор для получения нужных значений.
Настройка Gain или Level
Настройка уровня входной чувствительности сабвуфера и его регулировка осуществляется на усилителе. Как правило, это обычный регулятор с цифрами (часто, от 0.3 до 5 В). Обратите внимание, многие полагают, что это уровень громкости на усилителе.
На самом деле, это не так. Регулятор Level или Gain позволяет согласовать уровень магнитолы или ГУ с усилителем. Настройка может производиться разными способами, при этом общая суть сводится к следующему:
- на сабвуфер от магнитолы подается аудиосигнал с настроенной частотой;
- при этом на усилителе сначала уровень входной чувствительности ставится на минимум;
- далее на ГУ увеличивается громкость до того момента, пока появляются искажения;
- затем ручку громкости нужно вернуть назад до того момента, пока искажения пропадут;
- после начинают вращать регулятор «GAIN» до момента появления искажений;
- затем регулятор возвращается назад, чтобы звук стал чистым.
Добавим, что для точной настройки сабвуфера в машине оптимально использовать осциллограф. Данное решение позволяет настроить уровни гибко, исключая даже малозаметные искажения.
Акустическая фаза сабвуфера и выставление задержки
Начнем с фазировки. В ряде случаев можно заметить, что саб играет отдельно от фронтальной акустики, звук сабвуфера явно прослушивается из багажника. Такая настройка является неправильной.
Если просто, фаза сабвуфера позволяет «сдвинуть» звучание сабвуфера вперед. В результате саб звучит цельно и однородно вместе с фронтальными динамиками.

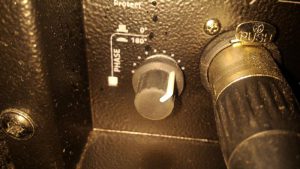

Так вот, на усилителях зачастую имеется регулятор фазы (фазовращатель). При выборе усилителя желательно приобретать именно такой, где есть подобная функция. Также фазу можно изменять на ГУ, где также часто есть данная опция. Если регулятора фазы нет на усилителе и магнитоле, тогда можно поменять местами провода «+» и «-» на самом динамике.
Разобравшись с фазой, далее следует перейти к настройке задержек. Обратите внимание, задержки можно выставлять только на процессорных магнитолах или же в том случае, если имеется внешний процессор.
Рекомендуем также прочитать статью о том, как подключить сабвуфер в машине. Из этой статьи вы узнаете о том, какой сабвуфер выбрать, а также по какой схеме подключать саб в автомобиле и на что обращать внимание при подключении сабвуфера своими руками.
Данная настройка нужна в том случае, если импульсные характеристики недостаточны и бас «запаздывает». На практике, это проявляется таким образом, что фронт уже отыграл ноту, при этом сабвуфер отыгрывает несколько позже, то есть с задержкой. Именно по этой причине нужна корректировка задержки, чтобы позволить фронтальной акустике и сабвуферу отыгрывать синхронно.
Подстройка мидбаса и сабвуфера
Как показывает практика, настройка саба должна быть выполнена так, чтобы низкочастотник хорошо сочетался с фронтальной акустикой, не возникало провалов по частотам и т.д. Другими словами, мало настроить сабвуфер, так как мидбасовые динамики также потребуют подстройки.
В качестве примера, если настройки сабвуфера предполагают верхний срез на 63 Гц, при этом мидбасы срезаны на 100 Гц снизу, в этом случае может возникать провал. Другая частота срезов приводит к тому, что определенные частоты «выпирают», тогда как другие прослушиваются хуже.
Для правильной настройки потребуется сделать плавным участок АЧХ, слегка изменяя частоты срезов LPF и HPF. Делается это как на слух, так и при помощи RTA-анализатора. Главное, добиться плотного и объемного звучания, чтобы не было «выпадения» по частотам.
Что в итоге
Как видно, настройка сабвуфера в машине является важным и ответственным этапом. При этом нужно понимать, что даже если все компоненты подобраны правильно (усилитель, саб, провода и т.д.), без соответствующей настройки сабвуфер может звучать слишком тихо или громко.
Рекомендуем также прочитать статью о том, как подключить магнитолу в машине самому. Из этой статьи вы узнаете об особенностях подключения магнитолы в автомобиле своими руками.
Также сам может не отыгрывать весь частотный диапазон, воспроизводить бас с искажениями, плохо сочетаться с фронтальной акустикой и т.п. Чтобы получить качественное звучание, выше мы рассмотрели, как настроить сабвуфер, обращая внимание на срезы по частотам, фазу, настройки фильтров и т.д.
