Как правильно выставлять зажигание

Неотрегулированное зажигание обязательно приводит к падению мощности вкупе с повышенным расходом топлива. Стук поршневых втулок, детонация цилиндров и, как следствие, перегрев двигателя также связаны с неправильным состоянием системы. Знания того как выставить зажигание двигателя помогут добиться легкого запуска, устойчивой работы холостого хода, без пригорания клапанов, черного шлейфа из глушителя и потери приемистости автомобиля.

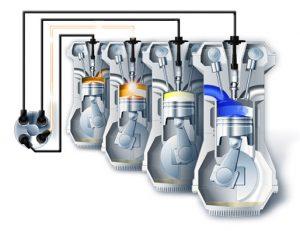

Роль зажигания в работе ДВС

Следует помнить, что воспламенение горючей смеси происходит в мгновение, когда поршень достигает конкретного положения относительно ВМТ. Следует также знать о терминах: раннее и позднее зажигание.

В первом случае происходит ранняя подача искры и, воспламенение горючего до достижения поршнем ВМТ.

Во втором случае — это поздняя подача искры, когда смесь воспламеняется при движении поршня вниз.

В силу ненормального, то есть раннего или позднего возгорания топлива, цилиндр подвергается воздействию своеобразного взрыва. Но как выставить зажигание и избежать сильных ударных нагрузок, когда поршень несколько смещается от центра, ударяясь о стенки цилиндра?

В результате детонации края и рабочая плоскость клапанов, как правило, оплавляются и прогорают. Это явление тесно связано с требованиями установки угла опережения зажигания (УОЗ).

Значит, за оборот коленвала необходимо успеть подать искру так, чтобы горючая смесь успела сгореть полностью.

Возгорание смеси, например, бензин-воздух происходит от подаваемой в камеру сгорания свечной искры. Происходит сие в момент достижения поршнем такта сжатия, то есть ВМТ. Дело в огромной частоте вращения коленчатого вала. За мгновение поршень проходит путь, отталкиваясь от момента возгорания до перемещения вниз под воздействием сгоревших газов. Если воспламенение произойдет, когда поршень достигнет ВМТ, то горение возникнет в начале рабочего процесса (хода). Это приведет к снижению давления газов. Но если возгорание произойдет раньше, чем он переместится вверх, то произойдет противодействие его перемещению.

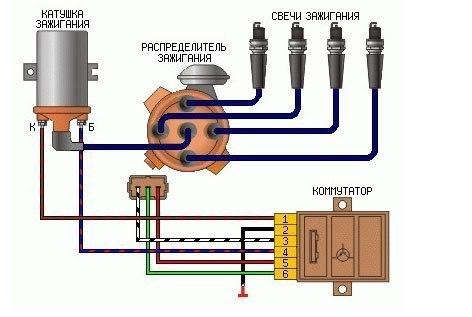

Устройство системы

Система зажигания ориентирована подавать искровой разряд к свечам в такт работы двигателя. Существует варианты контактной, бесконтактной и электронной системы, идентичные по способу создания импульса. Чтобы иметь поверхностное понятие о том, как выставлять зажигания, нелишне знать об основных его элементах:

Источник питания (аккумуляторная батарея), необходимая для запуска мотора и генератор тока для работы автомобиля.Замок зажигания, предназначенный подавать напряжение в электрическую систему.Катушка зажигания, преобразующая энергию батареи до 30000В, достаточную для создания электрического разряда между электродами свечи.Свечи зажигания – представляют собой металлический проводник с наружной изоляцией из жаропрочного фарфора. Вторым электродом является резьбовая часть свечи. Расстояние между электродами 0,15÷0,25 мм.Блок распределения зажигания способствует подаче энергии от катушки к свечам в соответствии с тактами двигателя, например 1-3-4-2.Прерыватель-распределитель предназначен для распределения напряжения посредством проводов к свечам.Высоковольтные провода — это одножильные, можно сказать кабели, с высокой степенью изоляции. Для устранения радиопомех внутренний провод выполняется в виде спирали.

Следует помнить, что выставление зажигания заключается в необходимости сгорания топливной смеси без остатка. А это значит, что ее нужно подать и сжечь, по достижении поршня ВМТ. Неправильная установка УОЗ обязательно приведет к детонации цилиндров со всеми вытекающими последствиями.



Порядок установки

Возникает вопрос, как выставить зажигание. Итак, усвоили, что возгорание смеси должно происходить по достижении поршня ВМТ. Момент этот определяется положением коленчатого вала. Иными словами, речь идет о положении (в градусах) коленчатого вала к ВМТ. Если имеет место смещение в сторону ВМТ, то такая позиция называется поздним зажиганием. Смещение к НМТ называется ранним УОЗ. Величина последнего напрямую зависит от оборотов двигателя. Значит, при высокой частоте вращения вала, устанавливается ранним УОЗ. Сама процедура, как выставить зажигание на автомобиле намного проще его словесного изложения.

Не вдаваясь в тонкости, ставим авто, например, ВАЗ 2105 на нейтральное положение с затяжкой ручного тормоза. Последовательность операции заключается в снятии крышки прерывателя распределителя (трамблера) и проворачивании коленвала специальным ключом до положения, пока бегунок не окажется направленным к первому цилиндру. Визуально следует зафиксировать положение заводских меток и отливов на шкиве и передней крышке. Совпадение их чрезвычайно важно.

Выставляем самостоятельно

Перед тем, как выставить зажигание на своем авто, нужно проверить:

Исправность свечей.Контакты прерывателя.Конденсатор на заряд/разряд (тестером).Катушку зажигания и провода, от него идущие.

Убедившись и в исправности карбюратора, вакуумного узла, можно начать выставлять зажигание.

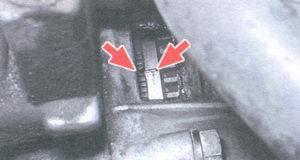

Метка коленчатого вала ВАЗ 2109

Допускаем, что трамблер после ремонта нужно вернуть на место. Для этого находим 1-цилиндр и ориентируемся на метки коленчатого вала и отлива на крышке ГРМ (газораспределительный механизм). Делается операция проворачиванием коленвала. Это совпадение будет свидетельствовать о такте сжатия. Вставленная в свечное отверстие пробка, для проверки компрессии, обязательно вылетит. Далее нужно совместить метку на шкиве с самой длинной меткой на крышке. Устанавливаем трамблер в шлицы ГРМ, чтобы бегунок разместился в направлении 1-цилиндра.

Далее, чтобы провернуть коленвал, трамблер чуть приподнимается и на один шлиц переносится зацепление по часовой стрелке. Делается это для придания распределителю окончательной регулировки. По заводской Инструкции устанавливается контактный зазор. Если есть разбег между метками, то трамблер нужно повернуть на несколько градусов в ту или иную сторону. Нужно запомнить:

метка шкива ушла в направлении вращения коленвала, имеет место позднее зажигание. Трамблер нужно повернуть против часовой стрелки;метка на шкиве отстала от отлива на крышке, имеем сильно ранее зажигание. Тогда поворачиваем трамблер по часовой, на некоторое количество градусов.

Установку угла опережения можно произвести обычной контрольной лампой или стробоскопом. Но это другая тема.

Проверка качества работы

О том, как правильно выставить зажигание следует провести тестовую проверку УОЗ, начиная с разгона автомобиля до 40км/час. Далее, нажатием на акселератор машина разгоняется до 60 км (желательно больше) и внимательно прослушивается работа мотора. Может возникнуть клацающий звук, что будет свидетельствовать о наличии детонации. С набором скорости звуки должны прекратиться. Таковое может означать, что система работает нормально, а водитель разбирается в том, как выставить зажигание на своем авто. Обычно детонация свидетельствует о раннем угле опережения зажигания.
