Как проверить стартер на работоспособность

Как известно, стартер является устройством, которое запускает двигатель автомобиля. Фактически, стартер является электродвигателем, который питается от АКБ. Вполне очевидно, что выход стартера из строя значительно усложняет или делает невозможным запуск ДВС.

При этом стартер редко выходит из строя неожиданно. Другими словами, на возникновение неисправностей указывают определенные признаки. Далее мы рассмотрим, по каким симптомам можно определить, что стартер неисправен, а также как проверить стартер от аккумулятора или мультиметром.

Проверка стартера: как проверить работоспособность стартера

Итак, если в работе стартера замечены сбои, необходимо выполнять проверку и дефектовку. При этом часто возникает необходимость сделать быструю проверку стартера без снятия.

Проверить стартер ВАЗ или любого другого авто прямо на машине можно разными способами, которые позволяют выявить неполадки втягивающего реле, мотора стартера и т.д. Самым простым и доступным способом является проверка стартера аккумулятором.

Чтобы выполнить такую проверку, АКБ должна быть заряжена, а также под рукой необходимо иметь пару силовых проводов. Обратите внимание, от аккумулятора не удается проверить якорь, обмотку стартера или щетки. Для проверки этих элементов стартер нужно разбирать, после чего прозванивать мультиметром (тестером.). Доступные способы будут рассмотрены ниже.

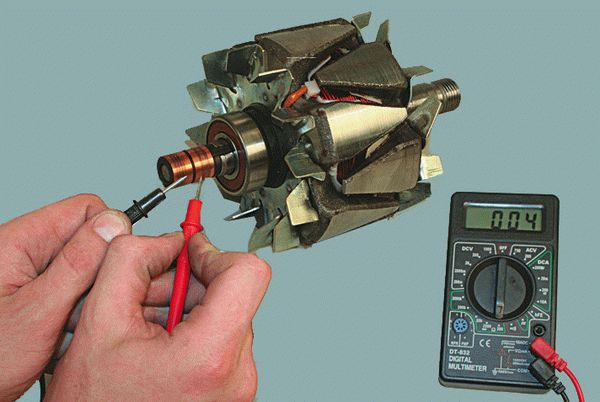

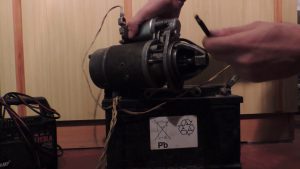

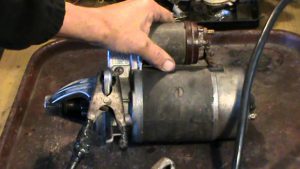

Проверка стартера от аккумулятора

Если говорить о проверке стартера от аккумулятора, этот метод позволяет быстро проверить работоспособность и эффективность работы устройства. Дело в том, что если просто пытаться завести двигатель привычным образом, стартер может щелкать, но ничего больше не происходит.

При проверке от АКБ замыкаются клеммы с выводами на втягивающем и корпусе стартера. Данный способ проверки позволяет определить неисправности втягивающего реле или самого стартера. Данная проверка позволяет понять, происходит ли срабатывание реле, крутит ли моторчик стартера и т.д.

Чтобы проверить, как стартер выдвигает шестерню и крутит, нужно минусовую клемму присоединить на корпус, а плюс подать на верхнюю клемму реле и контакта включения.

 Если шестерня не выдвигается, причин может быть несколько:

• подгорели контакты втягивающего;
• заклинило якорь;
• перегорела обмотка стартера или реле.

В норме бендикс должен выдвинуться с характерным щелчком, после чего шестерня начинает прокручиваться мотором стартера. Такой метод позволяет проверить втягивающее реле, при этом проверка втягивающего реле от аккумулятора достаточно достоверна.

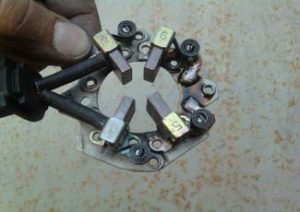

Проверка щеток стартера

Щетки быстрее всего проверяются при помощи контрольной лампочки на 12 вольт. Один вывод лампы присоединяется на щеткодержатель, тогда как другой на корпус. Если лампа начнет гореть, щетки нужно менять, так как защита пробита.

Также щетки можно проверить тестером — мультиметром. Для этого стартер нужно разобрать. Основная цель сводится к тому, чтобы проверить замыкание на массу. В норме щетки не должны замыкать.

Проверка омметром выполняется путем замеров сопротивления между держателем щеток и основной пластиной. Нормой считается результат, когда  сопротивление устремляется в бесконечность. Также при снятии щеточного узла необходимо осмотреть сами щетки, параллельно осматривается коллектор, втулки, обмотка и якорь.

Например, если втулки сработались, тогда во время пуска напряжение просаживается, моторчик стартера работает со сбоями, причем подгоревший коллектор фактически выедает щетки. Если втулки сильно разбиты, это приводит к перекосам якоря, щетки изнашиваются неравномерно, возможно замыкание обмотки.

Проверка бендикса

Чтобы проверить бендикс стартера, корпус обгонной муфты зажимается в тисках. Чтобы избежать повреждения, можно на «губы» тисков положить прокладки из резины. Далее осуществляется попытка прокрутить бендикс в разные стороны. Обратите внимание, в две стороны он не должен вращаться.

Если же заметно такое вращение, это говорит о неполадках в обгонной муфте, та как в норме при попытках провернуть в другую сторону должен срабатывать стопор. Еще бывает так, что бендикс не входит в зацепление, то есть стартер крутится в холостую (без нагрузки). В этом случае бендикс или залег, или стерты зубья. При этом проблемы с шестерней можно выявить при осмотре, тогда как проблема залегания выявляется только после полной разборки и очистки редуктора от грязи и смазки.

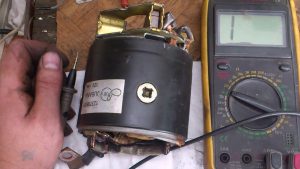

Проверка обмотки стартера

Чтобы понять, как проверить обмотку стартера, важно знать, что такую проверку можно выполнить при помощи дефектоскопа или лампочки 220 В. Метод похож на тот, как проверяются щетки. Для проверки лампочку мощностью до 100 Ватт нужно последовательно подключить проводом между обмоткой и корпусом.

Один корпус закрепляется на корпус, а другой на вывод обмотки. Если лампочка горит, значит имеется пробой. Если нет лампочки, нужно взять мультиметр и замерить сопротивление. В норме показатель около 10 кОм.

При необходимости выполнить проверку обмотки ротора стартера, необходимо выполнить аналогичные действия. Один вывод контрольной лампы прикладывается к пластине коллектора, а другой кидается на сердечник. Если лампа горит, это говорит о необходимости перемотки обмотки. Также проблему можно решить путем полной полностью замены ротора.

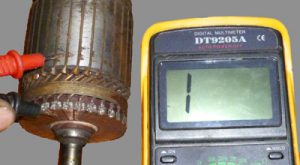

Проверка якоря стартера

В процессе диагностики важно знать, как проверить якорь стартера. Для этого потребуется напрямую подавать напряжение 12 Вольт с аккумулятора на стартер. Другими словами, напряжение подается в обход в реле.

Если стартер крутит, это значит, что якорь в полном порядке. Если же вращения нет, тогда проблемным может оказаться как якорь, так и щетки. В такой ситуации стартер нужно разбирать, после чего провести дефектовку и проверку мультиметром, переведя устройство в режим омметра для замеров сопротивления.

Как правило, в списке проблем с якорем можно выделить возможные пробои обмотки на корпус, коллекторные выводы распаяны или произошло межвитковое замыкание обмотки. Кстати, последнюю неисправность обычно выявляют спецприбором (ППЯ).

Еще добавим, что замыкание обмотки можно поределить по характерным признакам, когда между ламелей коллектора видна стружка и мелкие частицы, проводящие ток. Также на замыкание указывает выгорание ламелей, что является результатом контакта между «шинкой» обмотки и так называемым «петушком».

Еще износ коллектора, особенно если он неравномерный, становитс причиной износа щеток и выхода стартера из строя. Одна из причин, когда изоляция выступает между ламелями в результате того, что произошло смещение коллектора по отношению к оси вала. Обратите внимание, общая глубина между проточками коллектора якоря не должна быть меньше 0,5 мм.

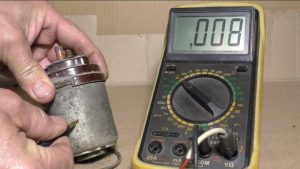

Проверка стартера мультиметром

Разобравшись с описанными выше способами, отдельно можно выделить, как проверить стартер мультиметром. Данный способ оптимален, если нет дефектоскопа или контрольной лампы. Тестер позволяет быстро прозвонить щетки и обмотки стартера на замыкание, а также проверить обмотки реле путем замеров сопротивления.

• Чтобы быстро проверить стартер тестером, достаточно разобрать устройство, после чего промерять сопротивление между щетками и пластиной, затем между обмоткой и корпусом. Далее замеры выполняются между пластинами коллектора и сердечником якоря, а также корпусом стартера и обмоткой статора.
• Параллельно нужно получить показания, выполняя замеры между контактом выключения зажигания и постоянным плюсом (речь идет о болте шунта подключения обмоток возбуждения электрического двигателя стартера). Так можно проверить, в каком состоянии находится втягивающая обмотка реле. В норме показатель составляет от 1 до 1.5 Ом.

  Рекомендуем также прочитать статью о том, почему стартер продолжает крутиться после запуска двигателя. Из этой статьи вы узнаете о причинах данной неисправности, а также способах диагностики ремонта подобной неисправности.

• Еще замеры производятся между выводом подключения зажигания и корпусом тягового реле. Это позволяет проверить удерживающую обмотку втягивающего реле. Нормой принято считать показатель от 2 до 2.5 Ом.

Обратите внимание, проводимости между корпусом и обмоткой,  валом ротора и коммутатором, контактом зажигания и плюсовым контактом реле, а также между двумя обмотками быть не должно.  Еще добавим, что сопротивление обмоток якоря минимальное, простым мультиметром его не измерить.

Тестером можно разве что осуществить прозвон обмотки на предмет того, что нет разрывов. Для этого при проверке нужно убедиться, что каждая ламель коллектора прозванивается с остальными. Еще можно проверить, падает ли напряжение на расположенных рядом ламелях после подачи на них постоянного тока 1А. В норме напряжение везде одинаковое.

Что в итоге

Как видно, приведенная выше информация позволяет разобраться в том, как проверить стартер своими руками в условиях гаража. При этом нет необходимости иметь специальное оборудование. Зачастую контрольной лампы, мультиметра и заряженной АКБ вполне достаточно.

Напоследок отметим, что в ряде случаев такими методами можно выполнить диагностику и дефектовку стартера. Однако, если необходим профессиональный ремонт стартера, без специального прибора ППЯ, которым проверяется якорь, в подобной ситуации не обойтись.

Рекомендуем также прочитать статью о том, почему стартер щелкает, но не крутит при попытке запуска двигателя автомобиля. Из этой статьи вы узнаете о возможных причинах, по которым слышны щелчки при повороте ключа зажигания, однако двигатель от стартера не крутится.

Это значит, что лучше отдать стартер проверенным специалистам, которые отдельно проведут углубленную диагностику, после чего устранят имеющиеся неисправности и вернут стартеру полную работоспособность.
