Как работает коробка-автомат: устройство АКПП
Как известно, трансмиссия бывает механической и автоматической, причем существуют различные виды и типы МКПП и АКПП. При этом важно понимать, что в зависимости от коробки и привода (монопривод или полный привод) напрямую будет также зависеть экономичность, разгонная динамика, проходимость, управляемость, а также целый ряд других параметров, показателей и характеристик автомобиля.
Благодаря тому, что в современных авто используются передовые технологии, выбором многих водителей становится именно коробка автомат. При этом АКПП все равно не удается вытеснить традиционную механику, так как многие считают машины с механической коробкой не только более дешевыми, но и простыми, а также надежными.
Однако новичку без опыта бывает достаточно сложно сделать выбор, так как часто аргументы в пользу МКПП и отказ от автоматической коробки передач основываются не на личном опыте. Далее мы подробнее рассмотрим устройство АКПП, а также как работает АКПП.
Содержание статьи:
Как работает автоматическая коробка передач автомобиля
Итак, прежде чем говорить о том, что такое трансмиссия автомат, как работает данный тип коробок и какова их надежность и ресурс, сразу отметим, что данный тип КПП повсеместно встречается на тяжелых внедорожниках и другой технике, рассчитанной на тяжелые условия эксплуатации. Другими словами, это уже можно считать весомым аргументом.
Идем далее. Конструктивные особенности АКПП и принцип ее работы в большей или меньшей степени отличаются от механических коробок передач. Коробка-автомат, как и другие типы трансмиссий, выполняет задачу изменения крутящего момента и, соответственно, скорости движения транспортного средства. При этом все происходит автоматически, то есть без участия водителя.
Также АКПП позволяет «отсоединить» двигатель от трансмиссии (нейтральная передача). При этом среди различных автоматов можно выделить гидроавтомат (гидромеханическую ступенчатую АКПП), бесступенчатые вариаторы и роботизированные коробки передач с одним (типа АМТ) и двумя сцеплениями (типа DSG).
Волне логично, что любая автомат коробка будет сложнее механики, однако это не означает, что такой тип КПП заметно проигрывает оппоненту. Более того, информация о низкой надежности автоматических коробок никак не распространяется на все автоматы. Также часто виной преждевременных поломок АКПП становится не сам агрегат, а владелец, практикующий нарушение правил его эксплуатации и облуживания.

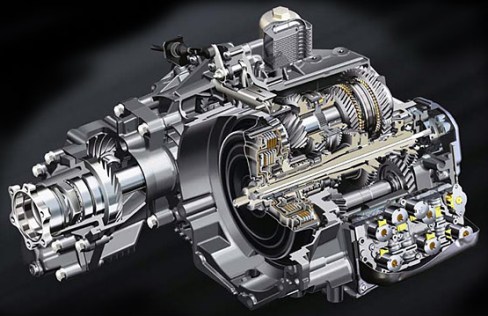

Для простоты понимания, то есть какой принцип работы автоматической коробки передач, следует рассмотреть гидромеханический ступенчатый автомат. Данную КПП можно разделить на три составляющих элемента:
- Гидравлика
- Механика
- Электронное управление
Механическая часть является планетарным рядом (планетарная передача), то есть физическими ступенями (скоростями). Гидравлика в АКПП осуществляет передачу крутящего момента, а также за счет жидкости ATF реализовано переключение передач путем ее воздействия на исполнительные механизмы.
Электроника тесно интегрирована в ЭСУД автомобиля, фактически управляет работой гидравлической системы, перераспределяет потоки трансмиссионной жидкости, отвечает за выбор режимов АКПП и т.д.
Преобразование крутящего момента ДВС и его передача на коробку происходит за счет гидротрансформатора («бублик» АКПП). Если просто, ГДТ является гидромуфтой и выполняет задачу сцепления по аналогии с МКПП. При этом жесткой связи между АКПП и ДВС нет, так как крутящий момент передается через жидкость, которая с лопаток насоса отбрасывается на лопасти турбины.
Планетарный ряд похож на пакеты шестерен в МКПП, то есть ступенчато изменяет передаточное отношение в АКПП. Фрикционы АКПП являются механизмами, которые осуществляют переключение передач.

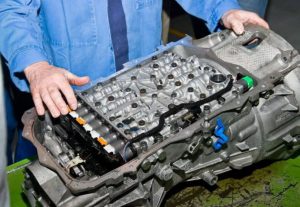

Управление коробкой автомат осуществляется в гидроблоке, который является клапанной плитой. Если просто, гидроблок представляет собой систему каналов с клапанами (соленоидами) и плунжерами, а также датчиками.
ЭБУ АКПП получает сигналы от датчиков, учитывается скорость движения ТС, нагрузка на ДВС, степень открытия дроссельной заслонки и положение педали газа и т.д. Затем формируются управляющие сигналы, которые посылаются на соленоиды. Срабатывание клапанов по команде ЭБУ позволяет перераспределять жидкость в гидроблоке и тем самым воздействовать на фрикционы. Результат – автоматическое, быстрое, плавное и своевременное переключение передач.
Что касается вариаторов CVT и роботов DSG, у вариатора основным отличием от «классической» АКПП, рассмотренной выше, является отсутствие физических ступеней (передач) в самой коробке, при этом также имеется гидротрансформатор и гидроблок.
На DSG и аналогах устройство самой коробки больше напоминает МКПП, нет гидротрансформатора, но также есть гидроблок (мехатроник). Другими словами, используются различные комбинации тех или иных решений.
Отметим, что наиболее приближенным к МКПП по конструкции и наименее комфортным при езде является только обычный робот АМТ, который фактически можно считать автоматизированной механикой (переключение передач и управление работой сцепления реализовано при помощи отдельных сервомеханизмов).
Преимущества и недостатки АКПП
С учетом особенностей конструкции становится понятно, что автомат любого типа является более сложным, чем МКПП. Такую коробку дороже обслуживать и ремонтировать.
На водителя в рамках эксплуатации дополнительно накладываются определенные ограничения. Например, нужно придерживаться четко прописанных правил при необходимости отбуксировать авто с АКПП без вывешивания ведущих колес.
Также в автоматах нужно чаще менять масло и масляный фильтр АКПП (кроме роботов АМТ), необходимо использовать дорогостоящие трансмиссионные жидкости, своевременно проводить адаптацию и регулярно делать компьютерную диагностику АКПП и т.д.
Еще автоматические коробки достаточно критичны к высоким нагрузкам, «боятся» резких стартов, пробуксовок, буксировки прицепов и тяжелых грузов, постоянной езды на высоких оборотах двигателя и т.д. Что касается ресурса, вполне возможны сбои в работе электроники, выходят из строя сервомеханизмы, однако сами коробки весьма надежны.
Рекомендуем также прочитать статью о том, как правильно ездить на вариаторе. Из этой статьи вы узнаете о правилах и рекомендациях, которые нужно учитывать в рамках эксплуатации вариаторной коробки передач CVT.
На практике, при условии соблюдения всех правил и рекомендаций касательно обслуживания и эксплуатации, АКПП вполне может пройти без ремонта столько же, сколько и МКПП.
Добавим, что часто наличие автомата позволяет параллельно увеличить ресурс двигателя автомобиля, так как АКПП сводит к минимуму ударные нагрузки, исключает неправильно выбранную передачу, которая не соответствует тем или иным условиям (скорости, оборотам и т.д.).
Однако основным плюсом является повышенный комфорт и простота управления авто с автоматической коробкой, также машину с АКПП можно считать более безопасной (водитель не отвлекается на переключения передач).
Что в итоге
Как видно, АКПП различных видов активно используются на легковых авто, на грузовиках, полноприводных и моноприводных машинах, а также других типах колесной техники. Если сравнивать механику и автомат, с одной стороны, водитель на автомобиле с механической коробкой переключения передач может полностью контролировать автомобиль, самостоятельно подбирать передачи с учетом тех или иных условий, активно задействовать весь потенциал двигателя и т.д.
Также МКПП достаточно вынослива, то есть машину можно использовать в тяжелых условиях. Единственным минусом является потеря комфорта, так как кроме контроля за дорогой, водитель также должен постоянно выжимать сцепление, переключать передачи при езде и т.д.
В свою очередь, автомат дороже по всем пунктам, может оказаться менее надежным, не совсем подходит для постоянного агрессивного использования, однако такая АКПП обеспечивает максимальный комфорт и повышает безопасность, защищает двигатель от сильных нагрузок, исключает частые ошибки водителей-новичков.
Напоследок добавим, что современные АКПП обычно имеют режим ручного переключения передач (Типтроник) и большое количество дополнительных режимов (зимний, спортрежим «S» на АКПП, экономичный режим «эко» и т.д.).
Рекомендуем также прочитать статью о том, чем отличается робот от автомата и вариатора. Из этой статьи вы узнаете об особенностях конструкции, а также сильных и слабых сторонах указанных типов автоматических трансмиссий.
Другими словами, если сравнивать возможности МКПП и автоматических трансмиссий, коробку-автомат на многих машинах можно считать хорошо адаптированной к различным условиям, чего на практике вполне достаточно не только для повседневной эксплуатации, но и в случае возникновения внештатных ситуаций (бездорожье, гололед, сложные условия на дороге).
