Как работает редукционный клапан маслонасоса

В автомобиле масляный насос служит для создания давления внутри масляной магистрали. Смазка под давлением жизненно необходима для правильной работы некоторых деталей двигателя. В таких моторах, где используется сухой картер насос также используется для перекачки масла из картера в масляный бак. Есть во всей этой системе и одна важная деталь, без которой насос не сможет нормально функционировать – редукционный клапан давления масла.

Он необходим для того, чтобы выходящее из насоса давление поддерживалось на одном уровне на всем периоде работы двигателя. Привод масляного насоса может осуществляться от шкива распределительного или коленчатого вала – это зависит от конкретной конструкции машины.

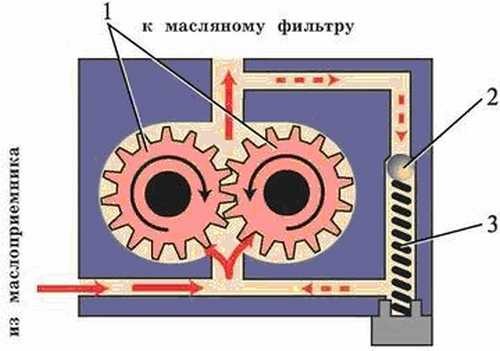

Устройство масляного насоса:
1- заборные шестерни;
2- клапан;
3-запорная пружина.

Классификация оборудования

Насос масла и клапан для поддержания давления имеют определенную классификацию по своему устройству. Насосы бывают такие:

Регулируемые;Нерегулируемые.

В регулируемом варианте постоянное давление поддерживается за счет изменения положения одной из частей насоса. А вот в устройстве нерегулируемого варианта не обошлось без использования редукционного клапана. Уже каждый из рассмотренных выше вариантов подразделяется по устройству механизма на шестеренчатый и роторный.

В свою очередь, регуляторы давления масла бывают гидравлического и пневматического типа, вне зависимости от типа, оба они предназначены для поддержания давления на заданном уровне. По источнику питания клапаны бывают таких типов:

Редукционные, управляемые пневматическим приводом;Управляемые электрическим приводом;Автономные, не нуждающиеся в источнике питания.

Теперь пришло время рассмотреть назначение и принцип работы редукционного клапана.

Задачи, выполняемые клапаном

Как уже было сказано, клапан масла необходим для поддержания давления на определенном уровне. После того как мотор запустился, задача редукционного клапана – стабилизация давления и поддержание уровня на всем периоде работы мотора.

Если же давление опуститься ниже номинального уровня, то это будет означать, что некоторые детали мотора лишатся нормальной смазки, и в скором времени образуется поломка.

Во время работы регулятор управляет скоростью движения масла: увеличивает или уменьшает ее в зависимости от того, что требуется в данный конкретный момент. Осуществляется это за счет полного открытия клапана и понижения, с помощью чего давление уменьшается или частичного открытия, где оно начинает расти. Каждое из этих действий совершается в тот момент, когда это нужно, благодаря своему устройству регулятор определяет это самостоятельно.

Особенности работы клапана

В целом, вникнув в принцип работы этого механизма можно обнаружить, что он достаточно прост. Итак, главный элемент, который реагирует на происходящее в масляной магистрали – это специальный упорный болт. Этот болт, под воздействием внешней среды, давит на пружинку, которая уже прижимает или отпускает клапан по отношению к сечению прохода. Если же давление масла в системе начнет возрастать и, при этом, превысит допустимый максимальный уровень давления, то масло преодолеет сопротивление регулятора (попросту пружины) и выдавит его в посадочное место. Таким образом показатель давления стабилизируется, пружина вернется в нормальное положение, а двигатель автомобиля сможет нормально функционировать дальше. Технически устройство клапана имеет следующий вид:

Относительно маленький корпус, внутри которого проточена особая система каналов. По ним движется масло.Пружинка, шток и тело регулятора – понижают и повышают давление масла.

Обязательно следует сказать о том, насколько устройство этого клапана просто – все функции выполняются элементарными действиями. За счет элементарности составных деталей обеспечивается высокий уровень надежности.

Также нужно отметить, что регулятор давления может технически выполняться в двух вариантах. Первый предполагает расположение корпуса внутри насоса, не разделяя эти два устройства. Второй вариант – клапан имеет свой отдельный корпус и располагается где-то по ходу масляной магистрали. Учитывая то, в каких условиях приходиться функционировать клапану, неудивительно, что поломки его также периодически встречаются. Этому моменту так же следует уделить внимание.

Распространенные поломки клапана

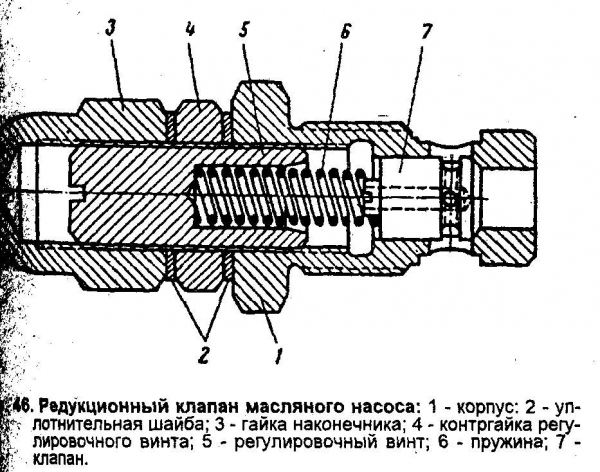

Уплотнительную шайбу необходимо менять на новую после каждой разборки механизма.

Итак, существует ряд наиболее часто встречаемых поломок клапана давления масла. Проявляются они так же по-разному, поэтому уделим этому моменту немного времени. Первая распространенная проблема – неспособность регулятора поддерживать необходимые двигателю параметры. Такое случается из-за выхода из строя механических частей устройства. Как правило, это случается из-за поломки слабого элемента устройства – прижимающей пружинки. Если пружина не заменялась в течение многих тысяч пройденных километров, то со временем она оказывается растянутой и перестает держать клапан. Вследствие этого может происходить открытие прохода в корпусе тогда, когда это не нужно. Это приведет к отсутствию смазки в тех местах, где это срочно необходимо.

Задиры на поверхности плунжера — одна из возможных причин неправильной работы.

Вторая распространенная проблема – неправильный монтаж регулятора давления или отсутствие его обслуживания. Здесь проблема выражается отсутствием открытия клапана в тот момент, когда давление превышает допустимый уровень. Это случается из-за засорения проходного сечения или подклинивания отдельных его элементов. Как результат – отсутствие нормальной смазки, что приведет к выходу из строя отдельных узлов и агрегатов двигателя.

Как правило, забивается клапан из-за того, что масло в двигателе заменятся несвоевременно. Решить такую проблему достаточно сложно, чаще речь идет о полной замене клапана, так как найти отдельные мелкие составные части достаточно сложно. Предотвратить проблему несложно – промывайте двигатель перед каждой заменой масла и заменяйте последнее согласно регламенту завода изготовителя.
