Как разобрать и собрать двигатель автомобиля

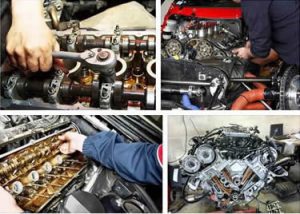

Некоторые автомобилисты по разным причинам предпочитают ремонтировать автомобиль своими руками. В этих случаях важно знать порядок разборки и сборки двигателя. Для начала стоит уяснить, что совсем без затрат обойтись не удастся. Даже если не планируется производить замену деталей, при сборке придется устанавливать новые прокладки (за исключением тех случаев, когда прокладки не имеют повреждений или продавливаний).
Также может понадобиться герметик для двигателя, который можно использовать вместо прокладок, динамометрический ключ (нужен при сборке), а также набор гаечных ключей разных размеров. Причем, нужны будут не только рожковые и накидные ключи, но и торцевые (желательно со сменными головками, длинным и коротким воротками). Кроме того, понадобится много свободного времени, так как разборка занимает от нескольких часов до двух-трех суток в зависимости от марки и состояния автомобиля. Давайте рассмотрим порядок разборки и сборки мотора более подробно.
Содержание статьи:

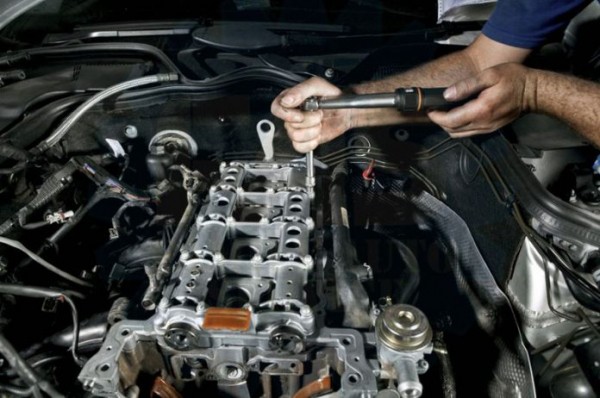

Разборка и сборка силового агрегата
Для полной разборки двигатель придется снимать. Можно сделать это сразу, а можно уже после того, как будет снята головка блока цилиндров. Для снятия понадобится ручная лебедка и прочная опора (например, балка) на которую ее можно подвесить. Съемка мотора также занимает несколько часов.
Предварительно нужно слить масло и охлаждающую жидкость, а также снять все навесное оборудование: топливный насос, карбюратор, водяной насос (помпу), генератор, датчики давления масла, масляный фильтр, масляный щуп, сапун и т.д. Настоятельно рекомендуется при дальнейших работах гайки и болты от каждого узда складывать отдельно. Например, в подписанные коробочки.

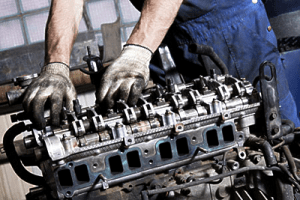

В каком порядке происходит разборка мотора: основные этапы
Разборка и сборка двигателя в общих чертах проходит почти всегда одинаково. Возможны некоторые расхождения в деталях в зависимости от марки и модели. Далее предлагается порядок действий на снятом силовом агрегате.
- Отсоединяется коробка передач. В этом нет ничего особо сложного, так как она крепится при помощи болтов. Удобнее всего снимать ее после демонтажа двигателя, однако можно отделить узел и раньше. При этом при установке мотора на свое место возможны трудности.
- Отсоединяется сцепление. Для этого откручиваются болты, крепящие кожух сцепления, после чего снимается весь узел.
- Теперь нужно снять приводной шкив коленчатого вала. Для этого потребуется крепкая плоская отвертка и гаечный ключи подходящего размера (лучше иметь еще и газовый ключ). Вначале необходимо зафиксировать коленвал. Для этого при помощи отвертки стопорится маховик. Чтобы это сделать, нужно в отверстие крепления сцепления ввернуть болт, отвертку вставить между зубцами маховика и упереть в болт.
- Газовым ключом (или рожковым соответствующего номера) откручивается гайка (на некоторых автомобилях это храповик). После этого чем-то подходящим (это может быть баллонный ключ) для функций рычага поддевается шкив и снимается со своего места. Теперь откручиваются болты, фиксирующие маховик, после чего эта деталь снимается. Под ним имеется пластина, удерживаемая болтами. Ее также нужно снять.
- Снимается ремень или цепь ГРМ с распределительного вала, если предварительно не снималась головка блока цилиндров. В некоторых автомобилях чтобы добраться до ремня или цепи ГРМ нужно сначала демонтировать крышку клапанов (она же крышка ГБЦ). Она крепится при помощи гаек на шпильках или на болтах. Под крышкой имеется прокладка, которую можно сохранить и в случае пригодности использовать повторно.
Кроме того, на многих моторах имеется еще и передняя крышка двигателя, которая прикрывает цепь или ремень распредвала. Само собой, под этой крышкой также имеется прокладка. Но иногда ее заменяют специальным герметиком. Крышка обычно крепится на шпильках при помощи гаек.
Для снятия ремня (цепи) предварительно необходимо ослабить саму цепь, вынув натяжитель. Далее предстоит демонтировать шестеренку распределительного вала. Эта деталь фиксируется болтом. Но кроме подходящего по размеру ключа здесь понадобится (во всяком случае, на отечественных двигателях) мощная плоская отвертка или зубило, а также молоток. При помощи этих инструментов отгибается стопорная пластина, которая не позволяет болту самопроизвольно раскручиваться.
Когда шестеренка будет снята, снимается цепь и можно приступать к снятию шестеренки коленчатого вала. Здесь лучше иметь специальный съемник, так как без него, возможно, придется повозиться. Эта деталь на валу фиксируется шпонкой, которая может довольно плотно сидеть в пазу. Если в процессе выемки шпонки ее края были несколько деформированы, то подправить их можно напильником. Последняя процедура на данном этапе – снятие башмака натяжителя цепи. С этим никаких проблем возникнуть не должно.
6. Демонтаж распределительного вала. Для этого нужно открутить гайки (они на шпильках), которые фиксируют кожух распредвала и вынуть сам вал.
7. Снять головку блока цилиндров. Она фиксируется либо болтами, либо гайками на шпильках.
Теперь можно двигатель перевернуть и открутить его поддон. Под поддоном будет прокладка. Ее, скорее всего, придется менять, но можно обойтись герметиком.
Рекомендуем также прочитать статью о том, как производится затяжка болтов головки блока цилиндров. Из этой статьи вы узнаете о порядке затяжки ГБЦ, а также с каким усилием (моментом) необходимо затягивать болты головки блока.
8. Снять масляный насос. Открутить крышку заднего сальника (с торца двигателя). Извлекается вал масляного насоса и шестерня его привода на задней части мотора. Для этого нужно открутить болты и убрать фиксаторную скобу, после чего при помощи отвертки извлекается вал, а затем и шестерня. Обращаться с ней нужно аккуратно, так она играет важную роль в работе двигателя.
9. Следующим важным этапом является демонтаж КШМ. Без этого процесса не обходится полная разборка-сборка двигателя. Здесь требуется внимание и аккуратность, так как детали не взаимозаменяемы, а индивидуальны.
10. Снятие шатунов. Для начала необходимо провернуть коленвал так, чтобы два шатуна оказались в верхнем положении. Далее откручиваются гайки с крышки шатуна и снимается сама крышка (бугель). Бугель будет сидеть плотно, поэтому потребуются аккуратные постукивания молотком по бокам. Теперь можно извлечь шатун. Он выталкивается вместе с поршнем руками или рукоятью молотка.
Внимание! Каждый шатун и каждый бугель пронумерованы. Номера должны совпадать, поэтому после извлечения шатуна, лучше установить крышку его на место.
Изнутри шатуны и крышки имеют металлические вкладыши. Если их замена не предусматривается, то стоит на нерабочей стороне нацарапать соответствующий номер. Такая же процедура проводится и с двумя другими шатунами.
11. Снятие коренных крышек. Они также фиксируются гайками, находятся строго на своих местах. На их внутренней стороне тоже имеются вкладыши – коренные вкладыши.
12. Вынимается коленвал, удаляются старые вкладыши из-под него и стопорные полукольца.
Процесс разборки двигателя можно считать завершенным.

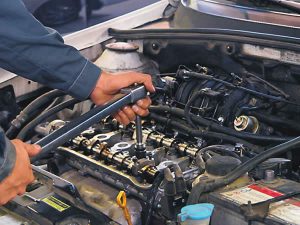

Сборка двигателя автомобиля: что нужно учитывать
Сборка двигателя проводится в обратном порядке. При установке шатунов следует учесть, что каждый из них имеет на корпусе заводские метки, которые должны совпасть с такими метками на корпусе блока цилиндров.
Условно говоря, нужно соблюдать левую и правую сторону при установке. Кроме того, как уже говорилось выше, шатун и крышка шатуна индивидуально подобраны друг к другу на заводе. Если точнее, детали изготовлены из одной цельной заготовки. Заменить их нельзя.
Для установки поршней в гильзы потребуется оправка, которая прижмет поршневые кольца. Изготовить ее очень просто самому. Потребуется только подходящий по размеру кусок листового металла, который можно обернуть вокруг головки поршня, чтобы на концах осталось место для загиба наружу (за него оправка удерживается). Оправка оборачивается вокруг головки поршня и вставляется в гильзу, после чего опускается поршень шатуном вниз. Оправка вынимается.
Рекомендуем также прочитать статью о том, как выкрутить обломившийся болт из блока двигателя. Из этой статьи вы узнаете о доступных способах выкручивания сломанных болтов и шпилек, а также какие нюансы следует учитывать в рамках такой процедуры.
Шатунные и коренные вкладыши устанавливаются так, чтобы совпадали замки на них и посадочных местах. Перед установкой их нужно смазывать машинным маслом, протирать чистой тряпкой, чтобы не было пылинок. Коренные и шатунные крышки затягиваются динамометрическим ключом. Усилие при затяжке для разных автомобилей разное. Оно написано в паспорте, а также в специальной справочной литературе.
Гайки на головке блока цилиндров закручивают в шахматном порядке, начиная со средних. Затягивать их нужно постепенно, опять таки, соблюдая порядок. Перед сборкой необходимо тщательно очистить все прилегающие поверхности, между которыми устанавливаются прокладки. При необходимости (наличие задиров, заусенцев) их нужно отшлифовать. Делать это можно даже напильником.
Напоследок отметим, что если разборка и сборка двигателя производится самостоятельно, то лучше иметь при себе специальную справочную литературу по конкретной модели автомобиля.
