Как самому сделать рассухариватель клапанов

Хорошо, когда в любом гараже, не говоря уже о мастерской, имеется нужный инструмент. Но не всегда есть возможность купить его. Иногда проще сделать самому. Например, такое приспособление, как рассухариватель клапанов своими руками сделать выгоднее, чем приобретать.

Рекомендуем также прочитать статью о том, как сделать самодельный стенд-кантователь для ремонта двигателя своими руками. Из этой статьи вы узнаете о требованиях, особенностях изготовления и рекомендациях применительно к такому оборудованию для ремонта ДВС.

Что такое рассухариватель и для чего он нужен

Для начала стоит вспомнить, как держатся клапаны в газораспределительном механизме любого двигателя. Итак, впускные и выпускные клапаны удерживаются в закрытом состоянии при помощи пружины. Она в свою очередь фиксируется на стержне клапана тарелкой и сухарями.

Чтобы извлечь клапан, необходимо сжать пружину и вынуть сухарики. Как раз с этой задачей должен справляться рассухариватель.

Конечно, опытные автомобилисты знают, как можно снять клапан без этого инструмента – при помощи свечного ключа и молотка. Однако такой способ, во-первых, травмоопасен, а во-вторых, не поможет в дальнейшем поставить сухарики на свое место.

Для решения задачи существует специнструмент. Рассухариватели бывают двух основных типов:

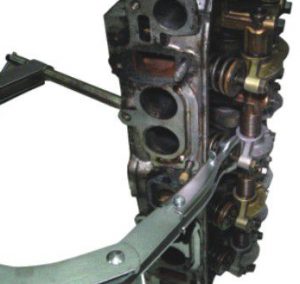

• винтовые (в виде струбцины). Работают только на снятой с двигателя головке блока;

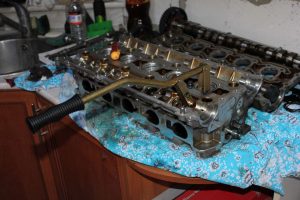

• рычажные (универсальные). С ними головку снимать не нужно;

Первый вариант позволяет освободить руки мастера, удерживая пружину в сжатом состоянии. Второй вариант требует постоянного участия хотя бы одной руки. Он состоит из длинного рычага, упора и кронштейна для фиксации на блоке цилиндров.

Рекомендуем также прочитать статью о том, как открутить масляный фильтр без специального ключа-съемника. Из этой статьи вы узнаете о доступных способах решения проблемы снятия прикипевшего масляного фильтра в условиях гаража.

Как один вид приспособления, так и другой продается в магазинах. Но многие изделия имеют либо низкое качество, либо высокую стоимость. Поэтому стоит поискать чертежи для рассухаривателя клапанов, чтобы самому сделать надежный недорогой инструмент.

Что нужно, чтобы сделать рассухариватель самому

Для изготовления этого приспособления понадобятся, прежде всего, подходящие материалы. Для струбцинного варианта нужно иметь:

• Металлический профиль или листовой металл толщиной 10-15 мм;
• Пару крупных болтов или шпилек (из них будут изготовлены винты, поэтому длина каждого не менее 15 см);
• Две соразмерные с болтами гайки.

Для рычажного варианта необходимо заранее запастись следующими элементами:

• Металлическая труба или прут диаметром около 15 мм и длиной до 40-50 см;
• Две стальные полосы шириной  20-30 мм и длиной 5 см. Толщина около 3 мм.
• Две полосы шириной 20-30 мм, толщиной до 3 мм, длина 15 см;
• Два болта 6х25 мм с гайками и шайбами;
• Две стальные шайбы (можно изготовить самостоятельно). Первая имеет диаметр 25 мм, толщину около 3 мм, внутреннее отверстие 8 мм. Вторая  имеет диаметр чуть больший, чем тарелки пружин. Ее толщина не менее 5 мм.

Само собой, сделать рассухариватель клапанов без подручных инструментов не получится. Потребуется:

• Болгарка или ножовка по металлу;
• Сварочный аппарат (придется сделать несколько швов по 2-3 см);
• Тиски;
• Дрель и сверла по металлу;
• Гаечные ключи.

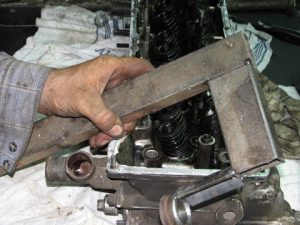

Изготовление винтового рассухаривателя

1. Изготовление скобы-каркаса. Это основная деталь данного типа рассухаривателя. Ее можно вырезать из цельного листа металла, но намного удобнее будет сварить из нескольких кусков профиля или толстых стальных полос. Размеры зависят от конкретной модели авто, но усредненные внутренние показатели такие: длина не менее 210 мм, ширина не менее 150. В итоге получается каркас в виде большой печатной буквы С.
2. После того, как скоба будет готова, на торцы коротких отрезков навариваются гайки.
3. К одному из болтов также приваривается отрезок трубы. Ко второму приваривается либо большая шайба, либо тарелка клапана – это будет опора.
4. Болты вкручиваются в приваренные гайки так, чтобы они при завинчивании двигались по направлению друг к другу и к центру скобы.

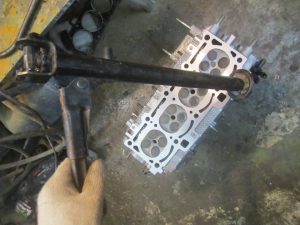

Изготовление рычажного рассухаривателя

Универсальный рассухариватель клапанов сделать своими руками тоже не составит особого труда.

1. Изготовление рычага. Для этого прут или трубу необходимо выгнуть так, чтобы она приняла вид молнии. При этом изгиб должен быть смещен в одну сторону. Получится так, что дина одного конца около 15 см.
2. На коротком конце сверлятся два сквозных поперечных отверстия. Первое на расстоянии 1 см от края, второе – на расстоянии 12 см. Диаметры соответствуют имеющимся болтам.
3. Из коротких полос изготавливается П-образный кронштейн. На свободных концах просверливаются отверстия под болт. Перегородка выполняется из шайбы диаметром 25 мм с отверстием посредине. Кронштейн прикручивается к крайнему отверстию в рычаге.
4. Из длинных полос изготавливается аналогичный кронштейн и также крепится на рычаг за свободное отверстие.

Первый кронштейн будет служить для фиксации инструмента на блоке цилиндров, а второй – для воздействия на клапан. Конечно, для рассухаривания 16 клапанов придется часто переставлять инструмент. Но это все равно лучше, чем использовать молоток и свечной ключ.

Напоследок добавим, что в ряде случаев качественно и грамотно изготовленный самодельный рассухариватель клапанов ничем не уступает заводскому аналогу, а иногда даже превосходит его по ряду показателей. И, конечно же, стоимость инструмента будет заметно ниже сравнительно с аналогичными готовыми изделиями.
