Как самостоятельно поменять сцепление – технология работ

Любой автомобиль с механической коробкой передач нуждается в регулярной замене сцепления. Замена сцепления своими руками не вызывает особых трудностей, если есть необходимое оборудование, и вы знаете порядок действий. Пробег диска составляет 70–150 тысяч километров и зависит от условий эксплуатации автомобиля. Другие детали сцепления меняют по мере необходимости. Прочитав статью, вы узнаете, как поменять сцепление, не обращаясь в автосервис.

Оборудование и инструменты, необходимые для работы

Оправка для центровки сцепления

Для работы вам потребуются:

яма, эстакада, подъемник или домкрат;набор рожковых и торцовых ключей;монтировка;лебедка;первичный вал коробки передач (МКПП) или специальная оправка, соответствующая типу КПП;тормозная жидкость (для автомобилей с гидравлическим сцеплением);удлинитель с лампой-переноской;помощник.

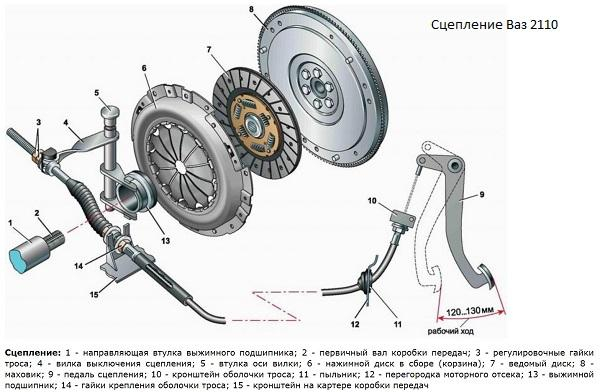

Замена сцепления

Полная замена комплекта сцепления подразумевает следующий порядок операций:

снятие и установку МКПП;замену:диска;корзины;главного и рабочего цилиндров (если есть);тросика;выжимного подшипника.

Снятие и установка коробки

Технологии снятия и установки МКПП на автомобилях с задним и передним приводом отличаются. На заднеприводных машинах необходимо отсоединить муфту, соединяющую МКПП с карданным валом. На переднеприводных потребуется снять приводные валы, вставить на их место заглушки. После этого отсоединить тросики или кулисы устройства выбора передач, открутить гайки крепления, затем вытащить первичный вал коробки из подшипника в маховике двигателя.

Обязательно проверьте состояние сальника устройства выбора передач. Об износе сальника говорят масляные пятна в районе штока.

При установке необходимо проворачивать вал коробки, чтобы он попал в шлицы маховика. Снимая или устанавливая МКПП на автомобилях с полным приводом или большим объемом двигателя, используйте лебедку. После установки МКПП на автомобиль, необходимо отрегулировать длину штока, который выжимает вилку.

Замена диска и корзины

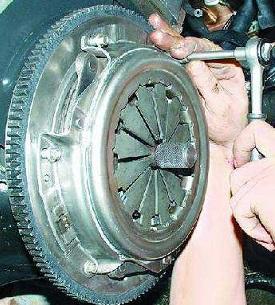

Замена диска сцепления проводится так. Открутите болты крепления корзины, затем снимите все детали с маховика. На маховике или поверхности ведомого диска не должно быть следов масла. Если следы есть, необходимо проверить состояние сальника коробки передач, в противном случае утечка масла будет продолжаться, из-за чего снизится ресурс диска. Капельки масла, попадая на поверхность накладки или ведомого диска повреждают их. Если состояние сальника неудовлетворительно, поменяйте его. Если поверхность ведомого диска покрыта глубокими царапинами или трещинами, поменяйте корзину.

Протрите тряпкой, затем обезжирьте бензином поверхность маховика и ведомого диска корзины. Вставьте диск в корзину, затем наденьте обе детали на первичный вал МКПП или оправку, после чего вставляйте в отверстие маховика. Когда оправка дойдет до упора, подведите по ней детали к маховику и прикрутите корзину штатными болтами. Несколько раз вытащите, затем вставьте обратно оправку, чтобы убедиться, что диск установлен ровно. Если все нормально, вставьте оправку и затяните болты с усилием 2,5–3,5 кгс-м. Более точно усилие указано в инструкции по ремонту вашей машины. На этом замена диска сцепления завершена. Замена корзины сцепления производится аналогично. Максимальный пробег корзины составляет 150–250 тысяч километров и зависит от многих факторов.

Помните, замена диска сцепления – ответственная операция, поэтому не выполняйте ее в спешке или состоянии алкогольного опьянения.

Вибрация после замены сцепления появляется из-за неправильной центровки диска или слабой затяжки корзины. Если такое произошло, необходимо снять и заново установить диск и корзину.

Замена цилиндров

Замена главного цилиндра сцепления необходима, если установка новых уплотнительных колец не улучшила работу системы.Замена рабочего цилиндра сцепления необходима, если тормозная жидкость продолжает сочиться даже после установки новых манжет.

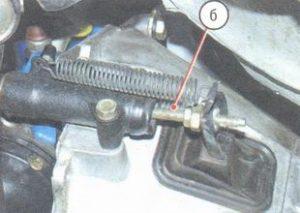

б — толкатель рабочего цилиндра

Чтобы снять рабочий цилиндр, снимите пружину, которая возвращает вилку после отпускания педали. Затем открутите 2 гайки, которые крепят рабочий цилиндр к корпусу коробки передач. Держа рабочий цилиндр на весу, открутите подходящий к нему резиновый шланг.

Чтобы избежать утечки тормозной жидкости, сразу же прикрутите к шлангу новый рабочий цилиндр. Чтобы снять главный цилиндр, выкачайте всю жидкость из бачка. Выкрутите штуцер с медной трубкой, который входит в цилиндр и закройте резиновой заглушкой, чтобы избежать вытекания тормозной жидкости. Подвиньте трубку в сторону, чтобы не мешала, затем открутите две гайки, крепящие главный цилиндр к кузову машины. Потяните на себя и расшплинтуйте шарнир, к которому подключена педаль. Вытащите штифт и отсоедините цилиндр от педали. Главный и рабочий цилиндр устанавливайте в обратном порядке. Не забудьте отрегулировать длину штока, который выжимает вилку сцепления.

Главный цилиндр

Установив новые цилиндры, залейте новую тормозную жидкость в бачок и обязательно прокачайте сцепление. Для этого наденьте на клапан резиновую трубку и опустите ее в прозрачную емкость, налейте в нее тормозную жидкость, затем попросите его 4 раза плавно нажать/отпустить педаль. После этого попросите нажать педаль еще раз и не отпускать без вашей команды. Когда помощник нажмет педаль в пятый раз, открутите клапан, чтобы спустить жидкость. Затем закрутите клапан, после чего попросите помощника отпустить педаль. Прокачивать сцепление необходимо до тех пор, пока не убедитесь, что жидкость выходит без воздуха. Вовремя доливайте тормозную жидкость в бачок, чтобы цилиндр не подсосал воздуха. Если уровень тормозной жидкости упадет слишком сильно, потребуется повторная прокачка.

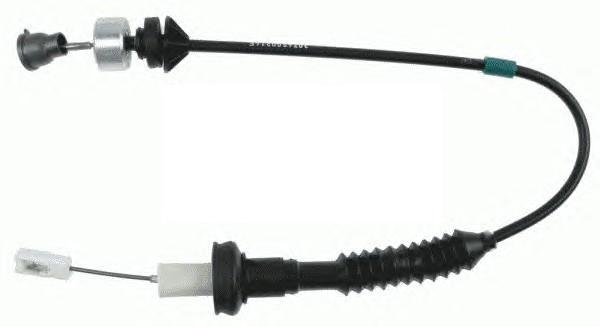

Замена тросика

Тросик пришел на замену гидравлическому сцеплению. Более высокая надежность, нетребовательность в обслуживании и небольшая цена сделали трос очень востребованным. Трос необходимо менять, если пробег превысил 150 тысяч километров или прошло больше 10 лет с предыдущей замены. Замена троса сцепления не вызывает затруднений даже у неопытного водителя. Освободите вилку от возвратной пружины, затем снимите тросик. После этого расшплинтуйте соединение и снимите трос с педали. Вытащите штифт, затем извлеките старый тросик через салон. Таким же образом установите новый трос. На этом замена троса сцепления завершена. Тросик необходимо менять, если на нем обнаружены даже небольшие повреждения. Если этого не сделать, трос порвется во время движения, что сделает невозможным переключение передач.

Замена выжимного подшипника

Пробег выжимного подшипника не должен превышать 150 тысяч километров. Кроме того, замена выжимного подшипника потребуется, если передачи начали включаться нечетко или появился шум при нажатии на педаль сцепления. Подробно процедура замены выжимного подшипника описана в статье замена выжимного подшипника.

Вывод

Если есть подходящее оборудование, инструменты и вы умеете аккуратно работать, то самостоятельная замена сцепления не вызывает затруднений. Теперь вы знаете, что такое замена сцепления, каков порядок действий и сможете провести эту операцию на своем автомобиле самостоятельно.
