Как выбрать, установить электронный тахометр в авто

Автомобильный тахометр электронный – это контрольно-измерительный прибор, отражающий информацию о частоте вращения коленчатого вала двигателя (обороты в минуту). Значения этого показателя используются при регулировке холостого хода, выборе момента переключения передач и контроле режимов работы двигателя.

Как работает электронный тахометр

Датчики частоты вращения считывают число оборотов коленчатого вала двигателя и создают электрические импульсы, которые в тахометре преобразуются в числовые значения. В отличие от традиционного (аналогового), на многих автомобилях установленного еще на заводе и использующего стрелочную индикацию, электронный тахометр отражает точное цифровое значение частоты вращения коленчатого вала. Погрешность измерений прибора не превышает 100 оборотов в минуту, тогда как для аналоговых образцов этот показатель может достигать 500 оборотов в минуту.

Устройство

Автомобильный электронный тахометр состоит из:

цифрового табло;микропроцессора;микросхемы;контрольного датчика на клапане холостого хода;счетчика (преобразователя).

Как уже было указано, показания прибора выводятся на табло. Питание прибора осуществляется от бортовой сети автомобиля с напряжением 12 В, значение силы потребляемого тока составляет до 120 мА.

Еще одним достоинством, которым обладает автомобильный электронный тахометр по сравнению с аналоговым, является возможность сочетания в одном приборе различных функций:

таймера;

будильника;счетчика пробега;измерителя напряжения;измерителя угла замкнутого состояния контактов (УЗКС) прерывателя напряжения.

Перед установкой

Некоторые модели автомобилей (особенно это относится к малолитражным) в штатной комплектации не оснащены тахометром, поэтому владельцы таких моделей больше других нуждаются в получении важной и объективной информации о работе двигателя. Как следствие, в дооснащении автомобиля электронным тахометром. Автолюбители, уже привыкшие видеть на приборной панели стрелочный прибор, могут установить автомобильный электронный тахометр для получения более точных показаний, реализации дополнительных функций или придания интерьеру более стильного вида.

Очень важно учесть, что электронные тахометры предлагаются для моторов с различным числом цилиндров, которое указано в его характеристиках. При использовании устройства в автомобиле, на котором установлен двигатель с другим числом цилиндров, существует риск получить недостоверные данные.

Приобретая автомобильный электронный тахометр, необходимо ознакомиться с его техническими характеристиками, а также уточнить у продавца, возможна ли его установка на конкретный автомобиль, так как алгоритмы считывания для бензиновых и дизельных двигателей отличаются. Существуют и универсальные устройства.

Способ установки электронного тахометра зависит от его размеров и дизайна. Можно закрепить его сверху на «торпедо» при помощи двухстороннего скотча, кронштейна или установить в панели на свободное место, возможно, взамен оборудования (например, часов).

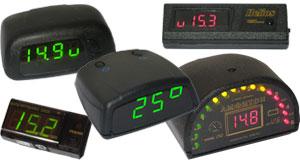

Модели электронных тахометров

Helios 148/360/361/500

Имеют стандартный внешний вид. Предназначены для использования на автомобилях с карбюраторными двигателями, число цилиндров от 1 до 16. Крепятся сверху панели приборов.

Достоинствами этой серии являются невысокая цена, а также максимальный

набор дополнительных функций – практически все вышеперечисленные, а также таймер парковки автомобиля и имитация сигнализации. Заявленная погрешность измерения устройств довольно низкая: до 5 об/мин. Модели линейки различаются схемой управления (одна или две кнопки), количеством сегментов табло (3–5), наличием возможности изменения яркости индикатора.

Multitronics

Тахометры Multironics DD5/DM10/DM20 менее универсальны. Из них только первая модель имеет в качестве дополнительных функций часы и таймер, автоматическую регулировку яркости дисплея, в остальных имеется только вольтметр. Погрешность измерения несколько выше – при 2000 об/мин она составляет 10 об/мин, а при больших оборотах – до 3%. DD5 отличается также тем, что может применяться для широкого спектра двигателей – с 2, 4, 5, 6 и 8 цилиндрами как бензиновых, так и дизельных. DM10/DM20 предназначены только для четырехцилиндровых бензиновых двигателей. Для дизелей предлагаются модели DM11/DM12/DM20D. Крепление данных тахометров также осуществляется на двухсторонний скотч.

Амфитон-219/250

Эти модели отличает эффектный внешний вид и индикация с цветовыми зонами в зависимости от нагрузки на двигатель. Предназначены они только для карбюраторных четырехцилиндровых двигателей. Среди дополнительных функций представлены вольтметр, измеритель уровня заряда АКБ и контроль работы регулятора напряжения. Амфитон-250 оснащен также таймером и УЗСК. Эти модели более габаритные, чем предыдущие. Еще одним недостатком данной серии является ограниченный диапазон измерения: 400 – 5990 об/мин.

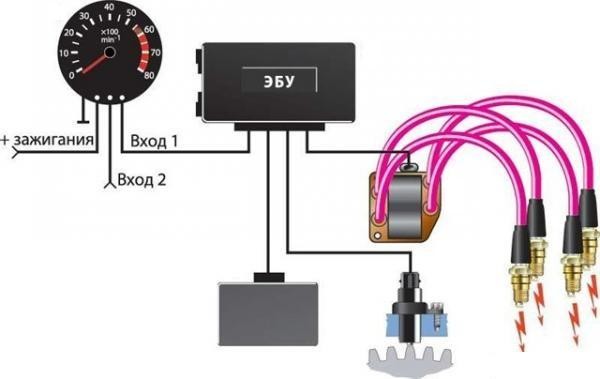

Подключение – бензиновый двигатель

В случае бензинового двигателя автомобильный электронный тахометр подключается в следующем порядке:

Черный контактный провод необходимо подключить к «массе» автомобиля.Красный провод соединяется с клеммой замка зажигания. Таким образом, при включенном зажигании на устройство будет приходить напряжение 12 В.Подключение третьего провода, который может иметь разные цвета, зависит от типа системы зажигания на конкретном автомобиле. При контактной системе зажигания подключение производится через прерыватель-распределитель. При бесконтактной системе провод подсоединяется к коммутатору напряжения или к выводу катушки зажигания.Если в тахометре предусмотрена подсветка, она замыкается на провод питания габаритных огней.При наличии среди дополнительных функций устройства вольтметра, он имеет отдельный провод, который должен быть соединен с «плюсом» аккумулятора.

Подключение – дизельный двигатель

На автомобилях с дизельным мотором последовательность подключения такая:

Нужно снять защиту генератора. Обычно доступ к ней затруднен, поэтому для ее демонтажа нужно будет заехать на смотровую канаву, эстакаду или использовать подъемник.Выходной провод нужно подключить к клемме генератора, отмеченной буквой «W». Если такой клеммы нет, то единственным вариантом является разборка генератора. Затем отключается один из проводов, идущих от обмотки к выпрямителю генератора. Этот провод необходимо соединить с проводом тахометра и заизолировать. Затем производится сборка и установка генератора.

Рекомендуется дополнительно замкнуть контакт масляного насоса, в противном случае может происходить ложное срабатывание лампы аварийного давления масла при достижении определенных оборотов коле
