Ваз 2107 карбюратор: регулировка и настройка

Модель ВАЗ 2107 является последней в линейке так называемых «классических» карбюраторных версий. Такие машины оснащались карбюратором «Озон» или ДААЗ 2107 (1107010 20). Указанный карбюратор ДААЗ отличается высокой ремонтопригодностью и простотой конструкции.

С учетом таких особенностей ремонт карбюратора и регулировка вполне может быть выполнена своими руками. Далее мы рассмотрим, как устроен карбюратор 2107, а также как отрегулировать карбюратор на ВАЗ 2107.

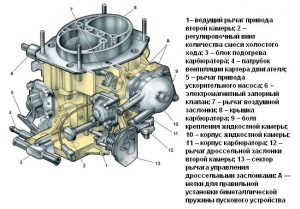

Устройство карбюратора ВАЗ 2107

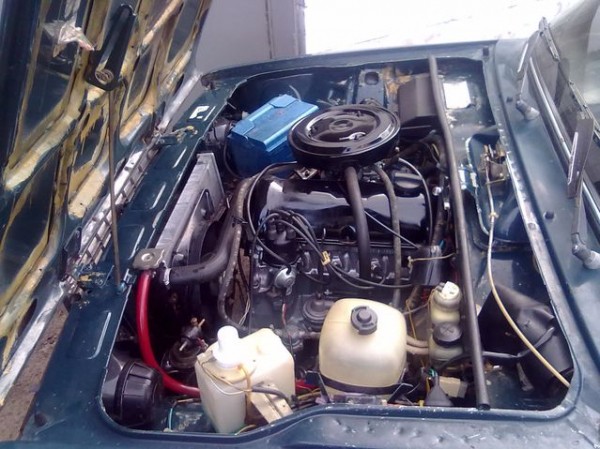

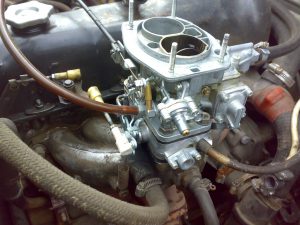

Итак,  на ВАЗ 2107 карбюратор двухкамерный, крепится справа от ДВС на 4 шпильках, которые вкручены во фланец впускного коллектора. В верхней части к площадке 4-я  шпильками крепится короб воздушного фильтра круглой формы. Фильтр соединен с карбюратором при помощи тонкой трубки вентиляции картера.

Сам карбюратор ДААЗ 2105 и 2107 фактически является копией Weber, который ставился на ранние модели ВАЗ. Отличия состоят только в размерах диффузоров, а также отличаются диаметры отверстий жиклеров.

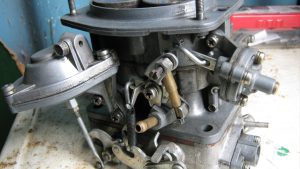

По конструкции карбюратор состоит из 3 элементов:

• верхняя крышка;
• средняя часть;
• блок дроссельных заслонок внизу;

В крышке стоит мембрана, заслонка пускового устройства, трубка эконостата, фильтр топлива тонкой очистки, поплавок и штуцер подключения к топливной магистрали, а также игольчатый клапан, который перекрывается при помощи лепестка поплавка. Крышка прикручена винтами к средней части, под крышкой ставится уплотнительная прокладка из картона.

В средней части находится поплавковая камера с топливными жиклерами, система ХХ с жиклерами топливным и воздушным, переходная система, похожая по устройству на ХХ, основная система дозирования топлива с эмульсионными трубками, жиклеры воздушные, а также диффузоры (большой и малый).

Также в средней части стоит ускорительный насос, который является камерой с диафрагмой, распылителем и запорным шариковым клапаном. Еще в средней части карбюратора стоит вакуумный привод, который прикреплен к корпусу сзади. Этот привод открывает дроссель вторичной камеры, когда обороты двигателя высокие (более 2.5 тыс. об/мин.). Еще отметим, что последние версии карбюраторов ДААЗ 2107–20 получили электрический клапан холостого хода  вместо жиклеров.

Последняя, то есть нижняя часть, прикрепляется к средней 2 винтами. Эта часть прямоугольной формы, в ней имеются две дроссельные заслонки в камерах.Также сбоку в корпусе стоят винты регулировок количества (большой) и качества (маленький) топливной смеси. Возле регулировочных винтов стоит штуцер отбора вакуума, необходимого для работы мембраны трамблера. В момент, когда  отпускается педаль акселератора, дроссели закрываются от усилия возвратных пружин.

Принцип работы карбюратора ВАЗ 2107

Если рассматривать карбюратор ВАЗ 2107, регулировка становится возможной только с учетом понимания того, как работает устройство. Другими словами, понимание принципа работы карбюратора ОЗОН позволяет проводить гибкую настройку, регулировку карбюратора или ремонт устройства. Давайте разбираться.

• Начнем с запуска и холостого хода. Когда водитель полностью вытягивает рукоять «подсоса» (пускового устройства), тогда верхняя заслонка перекрывает подачу воздуха в первичную камеру. Параллельно происходит открытие первого дросселя. Пока стартер крутит мотор, в двигатель засасывается только бензин без воздуха.

После того, как мотор завелся, появляется разрежение, благодаря чему мембрана немного открывает верхнюю заслонку и воздух начинает подаваться. Если иначе, на данном этапе в двигатель уже подается не только бензин, а топливовоздушная смесь ( несколько обогащенная).

После того, как двигатель немного прогрелся и работает стабильно, водитель закрывает ручку «подсоса», дроссель также закрывается, а топливо начинает поступать в коллектор через отверстие ХХ.

Обратите внимание, если мотор и карбюратор в норме, холодный запуск происходит без нажатия на газ. Также во время работы на холостом ходу смесь бензина и воздуха поступает через систему холостого хода, тогда как дроссели плотно закрыты. Регулировочные винты качества и количества смеси нужны для настройки ХХ.

Если же нажать на газ, откроются основные дроссели и начинает работать ГДС (главная дозирующая система). При этом винты уже никак не влияют на смесь, так как топливо идет через камеры. Кстати, в режиме ХХ смесь попадает в коллектор через нижнее отверстие под дросселем.

• Идем далее. После того, как нажимается педаль газа, открывается первичная дроссельная заслонка. Разрежение затягивает воздух и бензин через главные жиклеры. Далее компоненты смеси перемешиваются в эмульсионной трубке и перенаправляются в диффузор, после чего идут коллектор. При этом система ХХ также работает параллельно.

Увеличение оборотов двигателя приводит к тому, что разрежение становится сильнее в приемном коллекторе. Вакуум по отдельному каналу  воздействует на резиновую мембрану. Эта мембрана при помощи тяги осуществляет открытие второго дросселя.

Для того чтобы во время открытия второй камеры не было провала, определенная часть рабочей смеси подается в камеру через отдельный канал переходной системы. Чтобы разгон был активным, водитель давит на газ, что приводит к срабатыванию насоса-ускорителя. В свою очередь,  тяга осуществляет воздействие на диафрагму, которая толкает горючее к носику распылителя, через который идет мощная струя бензина в первичную камеру.

Если педаль газа нажата полностью (оба дросселя открыты на максимум), горючее дополнительно поступает через трубку эконостата. Топливо забирается прямо из поплавковой камеры.

Неисправности карбюратора 2107, диагностика и ремонт

Как известно, карбюратор необходимо периодически чистить. Желательно выполнять очистку каждые 20-25 тыс. км. Очищать требуется внутренние каналы, а также дозирующие элементы карбюратора. В случае, когда двигатель работает нестабильно, параллельно требуется настройка и регулировка карбюратора, то есть корректируется состав и  количество смеси.

При этом не следует сразу пытаться исправить ситуацию винтами количества и качества. Регулировка карбюратора делается только после его чистки и/или ремонта. Также следует проверить систему зажигания и свечи, качество работы бензонасоса, оценить состояние самого двигателя.

В случае, когда все системы в норме, признаки  неисправностей карбюратора  следующие:

• мотор на холодную заводится и глохнет;
• нет холостого хода, приходится подгазовывать;
• возникают провалы при резком разгоне;
• свечи заливает, на свечах черный нагар, из выхлопной  трубы идет черный дым;
• увеличен расход топлива, пропала тяга и мощность;

Указанные симптомы могут проявляться как по отдельности, так и в комплексе. При этом машина почти всегда теряет тягу, и расходует много горючего, так как приходится сильно давить на газ. Черный выхлоп говорит о переобогащенной смеси, которую готовит карбюратор. Езда на такой смеси «убивает» ЦПГ, так что карбюратор нужно ремонтировать.

Чтобы выполнить ремонт и регулировку карбюратора «Озон», нужны отвертки (плоские и крест), пассатижи с тонкими губками, рожковые ключи 6 и 13 мм, тонкие палочки (зубочистки) и чистые тряпки. Для промывки хорошо подойдет аэрозоль для чистки карбюратора (карбиклинер), смесь солярки и растворителя (Уайт-спирит). Также отдельно нужно приобрести новые прокладки из картона  и т.д.

При этом ремкомплекты карбюратора (особенно дешевые) лучше не брать, так как жиклеры там часто не откалиброваны. На деле, заводские жиклеры просто загрязнены и требуют чистки, а не замены. Также хорошо иметь компрессор, который давит воздух 6 или еще лучше 8 Бар.

• Итак, если мотор не заводится или часто глохнет, нужно проверять мембрану пускового устройства на крышке. Мембрану нужно менять, также может выйти из строя уплотнительное кольцо.

Если двигатель заводится только с нажатой педалью газа, это говорит, что мало топлива в поплавковой камере. Еще проблемным может быть бензонасос.

Двигатель на горячую с трудом запускается, слышен запах бензина, в корпусе воздушного фильтра хлопки. Это говорит о высоком уровне топлива в поплавковой камере, много бензина во впуске, свечи заливает.

При этом часто пусковое устройство может не работать по причине того, что трос соскочил. Даже с вытянутым подсосом двигатель «захлебывается», так как воздушная заслонка не работает или не полностью осуществляет перекрытие камеры.

Для проверки уровня горючего в поплавковой камере, снимается фильтр воздуха и верхняя крышка карбюратора, а также отсоединяется бензиновый шланг. Далее нужно перевернуть элемент поплавком вверх и промерить расстояние до плоскости крышки. В норме должно быть 6.5 мм, тогда как длина рабочего хода поплавка составляет 7.5 мм. Чтобы настроить необходимые параметры, требуется подгибать латунные язычки (ограничители).

Также проблемным может быть игольчатый запорный клапан, который находится на нижней плоскости крышки. Клапан соединен с лепестком поплавка. Если иначе, поплавок нормально выставлен, однако уровень бензина высокий, тогда виновником является игольчатый клапан.

Чтобы это проверить, достаточно встряхнуть патрубок, удалив горючее, затем  следует повернуть крышку поплавком вверх и ртом втянуть воздух из штуцера. Если клапан герметичный, воздух втянуть не удастся.

• Теперь рассмотрим проблему холостого хода. Для регулировки нужно плоской отверткой выкрутит топливный жиклер системы холостого хода справа в средней части. Далее его нужно продуть и поставить обратно. Если это не решило проблему,  нужно снимать воздушный фильтр и крышку.

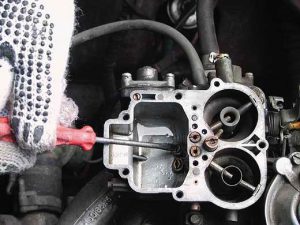

Далее на площадке средней части  нужно найти 2 две втулки из бронзы, которые впрессованы в каналы. Это и есть воздушные жиклеры системы холостого хода и переходной системы. Их также нужно прочистить зубочисткой и продуть.

В случае, когда и эти действия не дают результата, тогда топливный жиклер нужно выкрутить и залить в отверстие очиститель. Через 10 минут следует продуть канал воздухом из компрессора.

Также отметим, что в карбюраторе ДААЗ 2107 – 20  причиной проблемы может быть электрический клапан, который стоит вместо жиклера. Для решения проблемы жиклер в клапане снимается, подсоединяется провод. После этого нужно включить зажигание и поднести корпус к массе. Признаком проблемы с клапаном является то, что не происходит втягивания штока.

Для того, чтобы появился ХХ в случае неполадок клапана можно удалить  внутренний шток с иглой, затем вставить жиклер и собрать все в обратно порядке. Это позволит оставаться отверстию для подачи топлива открытым, причем не будет зависимости от того, работает клапан или нет. Холостой ход должен будет нормализоваться.

В ситуации, когда все перечисленные выше действия не помогают, потребуется чистка канала в блоке, где стоят дроссельные заслонки. Чтобы это сделать, нужно снять винт количества и фланец, выкрутив пару болтов. Далее в полость заливается очиститель. После сборка производится в обратном порядке. При этом не нужно вращать винт регулировки количества смеси внутри фланца в нижней части.

Провалы при разгоне и потеря мощности: настройка карбюратора ваз 2107 и ремонт

Чтобы понять причину, снимается корпус воздушного фильтра, после чего нужно резким движением подергать тягу первичного дросселя. Параллельно требуется проследить за распылителем в камере. В норме должна быть длинная струя, направленная и мощная. Если напора нет, тогда нужно ремонтировать насос-ускоритель.

Сначала следует подложить чистую ветошь под фланец диафрагмы на правой стенке поплавковой камеры. Далее ослабляются и снимаются четыре винта, которые держат крышку и рычаг. Затем нужно аккуратно снять деталь (следите за тем, чтобы не попадали пружины). Горючее из камеры начнет течь на подложенную тряпку.

Выкрутив крышку ускорительного насоса, требуется снять мембрану и убедиться в том, что она целая. Если видны дефекты, мембрана требует замены. Также нужно снять верхнюю часть карбюратора, после чего плоской отверткой выкручивается винт носика распылителя. Отверстие нужно продуть и прочистить. Кстати, сам распылитель насоса  винтом крепится к верхней плоскости средней части.

В случае, когда распылитель работает нормально, но струя короткая, это указывает на то, что вышел из строя шариковый обратный клапан (стоит в борте поплавковой камеры). Тонкой отверткой (плоской) нужно выкрутить винт-заглушку, затем пошевелить шарик  в колодце. Сделать это можно шилом. Затем в отверстие подается очиститель, воздухом выдуваются загрязнения.

Еще добавим, что если провалы не сильные, это часто становится результатом того, что засорены жиклеры переходной системы. Эти элементы также почистить (выкручивается винт с обратной стороны корпуса, отверстия продуваются). Винт, удерживающий жиклер переходной системы, находится справа на стенке средней части устройства.

Идем далее. Если упала мощность ДВИГАТЕЛЯ, это обычно говорит о том, что агрегату мало топлива. Причиной может быть:

• низкий уровень бензина в поплавковой камере, так и засорение фильтра-сетки на входе в карбюратор. Сеточка стоит в гайке, которая стоит на нижней плоскости крышки;
• грязь в главных топливных жиклерах, а также отказ большой мембраны, которая отвечает за открытие дросселя второй камеры карбюратора.

Чтобы почистить сеточку достаточно открутить рожковым ключом гайку под штуцером бензопровода. Затем можно снять фильтр, а отверстие на время заткнуть чистой тряпкой, чтобы не текло топливо.

Обратите внимание, главные топливные жиклеры установлены внизу бензиновой камеры (на дне). Для получения доступа  к ним нужно снять верхнюю часть. Важно не перепутать при обратной сборке элементы. Следите за маркировкой, маркировка жиклера первичной камеры 112, а вторичной 150. Это значит, что детали не одинаковые. И еще раз отметим, воздушные жиклеры находятся на фланце среднего блока.

Еще одним моментом является то, что мембрана вакуумного привода может быть изношена. Для определения снимается крышка (выкручиваются три винта). Теперь можно проверить резиновую мембрану. Отдельное внимание уделяется уплотнительному кольцу в отверстии на фланце. Для замены деталей следует сначала отсоединить тягу от оси вторичного дросселя.

Также недостаточная подача рабочей смеси может быть связана с тем, что загрязнены эмульсионные трубки. Для проверки выворачиваются главные воздушные жиклеры на верхнем фланце средней части, трубки вынимаются из колодцев (используется пинцет или скрепка).

Кстати, в отличие от топливных, воздушные жиклеры можно ставить в произвольном порядке, так как на ДААЗ 2107 они имеют все одинаковые и имеют маркировку 150. Только ДААЗ 2107–10 отличается тем, что жиклер первичной камеры получил отверстие большего размера (маркируется 190).

Регулировка карбюратора ДААЗ 2107: большой расход бензина

В случае, когда свечи залиты и выхлоп черный, тогда нужно завести ДВС, прогреть и дать поработать на ХХ. Затем тонкой отверткой (плоской) нужно слегка закрутить винт качества смеси, сосчитав при этом обороты.

Когда винт полностью закручен, но двигатель продолжает работать, это указывает, что бензин тянет через главный диффузор. Если же это не так, тогда следует проверить уровень бензина в поплавковой камере.

На начальном этапе карбюратор можно не разбирать. Достаточно сначала начать выкручивать все жиклеры, а также и регулировочные винты, затем залить в каналы очиститель. После нужно все продуть сжатым воздухом, затем обратно поставить снятые детали и завернуть винт качества в то положение, в каком он был изначально.

Если это ничего не дало, тогда карбюратор нужно снимать. Отключается вакуумная и бензиновая трубки, отсоединяется трос подсоса,  тяга педали газа. После при помощи ключа 13 выкручиваются гайки, карбюратор снимается с коллектора и разбирается на три основные части (верхняя, нижняя, средняя).

Параллельно снимается и вакуумный привод, а также тяги, которые соединяют подсос с дроссельным узлом. Кстати, заслонки дросселя должны плотно перекрывать камеры. Это можно проверить, посмотрев на нижний блок на свету. В случае, когда видны щели, потребуется замена заслонок.

Также потребуется снять мембраны, жиклеры, эмульсионные трубки. Сначала все каналы нужно промыть очистителем, а затем залить солярку. После необходимо выполнить продувку компрессором для тщательной просушки.

Еще повышенный расход горючего может быть в том случае, если настройка опорных винтов заслонок сбивается. На деле, в этом случае дроссель немного открывается, горючее затягивается через щели.

После того, как все было почищено и проверено, перед началом обратно сборки  следует подровнять нижний фланец средней секции. Часто в процессе эксплуатации фланец выгибает от высоких температур. Чтобы решить проблему, нужно сделать притирку на шлифовальном камне. Завершающим этапом является обратная сборка карбюратора, причем прокладки из картона необходимо менять.

Как отрегулировать карбюратор ВАЗ 2107 после ремонта и чистки

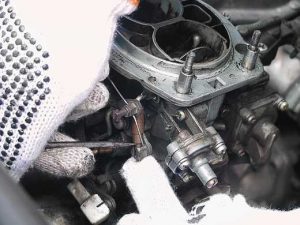

Итак, настройка карбюратора начинается еще с обратной установки на машину. Важно правильно отрегулировать трос подсоса. Его оплетка крепится болтом в гнезде, конец троса нужно вставить в соответствующее отверстие для зажима. Винт для фиксации троса затягивается тогда, когда воздушный дроссель полностью открыт.

Основная задача сводится к тому, чтобы добиться полного закрытия воздушной заслонки в момент, когда ручка подсоса вытягивается в салоне.

Настройка тяги вакуумного привода производится посредством вкручивания штока с резьбой (регулировка по длине) и затяжки контргайки. Рабочий ход мембраны должен быть достаточным для полного открытия вторичного дросселя.

Рекомендуем также прочитать статью о том, как выполняется регулировка карбюратора «Солекс». Из этой статьи вы узнаете об особенностях настройки карбюратора Солекс, а так же на какие нюансы обращать внимание при настройке карбюратора Solex.

Опорные винты дросселей должны быть настроены так, чтобы заслонки полностью перекрывали камеры, при этом они не должны касаться стенок своими краями, чтобы избежать трения. Обратите внимание, холостой ход опорными винтами регулировать нельзя.

Если рассматривать саму настройку карбюратора, лучшим решением будет регулировка с использованием газоанализатора, который измеряет выбросы CO в составе выхлопных газов. В норме уровень на ХХ должен составлять от 0.7 до 1.2 единицы. Далее двигатель раскручивают до 2 тыс. об/мин, при этом показатели должны быть 0.8 – 2.0.

Однако если нужно настроить карбюратор своими руками без газоанализатора, тогда за качеством смеси можно следить по свечам зажигания. Сначала свечи нужно выкрутить, проверить, почистить или сразу установить новый комплект перед регулировкой карбюратора.

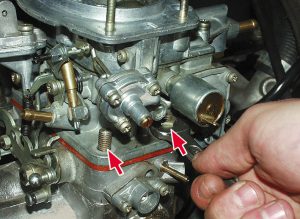

• Что касается настройки, два регулировочных винта (винт качества и количества) позволяют настроить рабочую смесь на холостом ходу. Сначала винт количества откручивается на 6 или 7 оборотов, а винт качества на 3.5 оборота. Затем, вытянув подсос, нужно завести и прогреть двигатель до выхода на рабочую температуру. Затем подсос нужно закрыть.

Далее нужно вращать винт количества и следить за тахометром, выставив обороты  до 850 или 900 об./мин. После двигателю нужно дать поработать около 5 минут, чтобы на свечах мог отложиться нагар. Теперь свечи выкручиваются. Главное, чтобы на свечах не было сажи, цвет нагара был светло-коричневым. Если это так, тогда регулировка окончена.

В случае, когда видна черная сажа, свечи нужно почистить и снова завести двигатель. Винт качества потребуется закрутить на 0.5 или 1 оборот, корректируя обороты ХХ при помощи винта количества. Затем снова следует дать мотору поработать 5 минут и проверить свечи.

При этом важно понимать, что регулировочные винты позволяют корректировать смесь именно на холостом ходу. Если нажать на газ, тогда происходит открытие дросселя, начинает работать ГДС (главная дозирующая система) и качество, а также состав смеси будет зависеть от состояния главных жиклеров. Другими словами, регулировочные винты на смесь при нажатии газа не оказывают влияния.

Что в итоге

Как видно, карбюратор ДААЗ 2107 не является сложным устройством. При  необходимости, чистку, настройку и регулировку можно выполнить своими руками в условиях обычного гаража. Главное, следует учитывать определенные тонкости и нюансы, рассмотренные выше, своевременно чистить каналы, менять пришедшие в негодность элементы, прокладки, уплотнители и т.д.

Рекомендуем также прочитать статью о том, как выполняется тюнинг карбюратора. Из этой статьи вы узнаете о способах доработки карбюратора, а также о возможности улучшения и изменения определенных параметров работы устройства при такой необходимости.

При этом важно понимать, неплотности приводят к тому, что происходит подсос воздуха, смесеобразование нарушается. Также при работе с карбюратором нужно соблюдать осторожность, нельзя прилагать силу, перетягивать винты. Еще, снимая жиклеры, запрещено пытаться расковырять калиброванные отверстия металлическими предметами и т.д.

Напоследок отметим, что правильно выполненные работы по ремонту и настройке карбюратора ВАЗ 2107 (ДААЗ) позволяют вернуть полную работоспособность данному устройству, стабилизировать работу ДВС на разных режимах, снизить расход горючего, а также заметно улучшить приемистость двигателя.
