Как заменить диск сцепления

Такой вид ремонта, как замена диска сцепления, проводится не очень часто. При этом выполнить замену можно как в автосервисе, так и своими силами. В любом случае, стоит знать, что меняется и как. Это поможет повести замену самостоятельно или проконтролировать качество выполнения работ, если замена выполняется на СТО.

Как устроено и работает сцепление автомобиля

Для многих водителей «сцепление» ассоциируется исключительно с педалью под левой ногой. Между тем, это сложный механизм, от исправности которого зависит не только комфорт во время езды, но и безопасность водителя.

Как известно, колеса автомобиля вращаются благодаря работе двигателя, а точнее, вращению коленчатого вала. При этом ДВС не связан с ведущими колесами напрямую. Силовой агрегат вращает маховик (деталь выглядит, как большая шестеренка).

Маховик, в свою очередь, передает вращение на валы коробки передач. Далее через отдельные элементы трансмиссии  кутящий момент передается на колеса. Сцепление связывает между собой маховик (считай, двигатель) и первичный вал коробки передач.

Что касается педали сцепления, водитель путем нажатия на нее может выключать сцепление (условно, разъединять ДВС и КПП).  В двух словах, механизм сцепления состоит из трех дисков:

• ведущий (он же маховик двигателя);
• нажимной;
• ведомый.

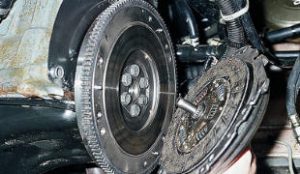

Все это помещено в кожух и называется корзиной сцепления. Маховик (ведущий диск) передает вращение на ведомый диск исключительно за счет силы трения. Ведомый диск имеет износостойкие накладки и прижат к нему нажимным диском постоянно под воздействием мощных пружин. Когда педаль нажата, привод сцепления отодвигает нажимной диск, а ведомый, в свою очередь, отходит от маховика.

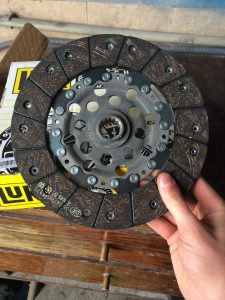

Когда речь идет о замене диска сцепления, зачастую имеется в виду именно ведомый, так как со временем его накладки изнашиваются. По сути, такой диск просто расходный материал с ограниченным сроком службы.

Когда нужно менять диск сцепления и как это сделать

О неисправностях ведомого диска свидетельствует, так называемая пробуксовка сцепления. То есть, крутящий момент от маховика к диску не передается, сцепление «проскальзывает» или буксует. Признаки этого явления следующие:

• характерный запах гари при увеличении оборотов двигателя;
• автомобиль медленно разгоняется, плохо тянет, когда дорога идет на подъем или под нагрузками;
• появляются повышенные вибрации, возможны удары в области сцепления;
• увеличивается свободный ход педали сцепления (сцепление «схватывает» уже на самом верху).

Все это свидетельствует о том, что диск плохо прижимается к маховику. И если говорить о диске, то возможны такие варианты: механическая поломка (неисправны прижимные пружины, демпферные пружины, шлицы ступицы) или износились фрикционные накладки.  В первом случае, скорее всего, придется поменять диск сцепления, а во втором можно обойтись заменой фрикционных накладок.

Если говорить о фрикционных накладках, обычные фрикционные накладки изготавливаются из органических материалов. При нормальной эксплуатации автомобиля в обычных условиях (например, езда по городу и по трассе) их замена потребуется, примерно, после 80 тысяч километров пробега.

Рекомендуем также прочитать статью о том, как устроено и работает сцепление в коробке автомат. Из этой статьи вы узнаете об особенностях сцепления АКПП, а также о преимуществах и недостатках данного решения.

Однако привычка резко стартовать, повышенная нагрузка на автомобиль (например, агрессивная езда, пробуксовки в грязи, снегу, песке, буксировки прицепов и т.д.) приводят к значительному сокращению срока службы накладок.

Если же машина постоянно эксплуатируется в условиях, близких к экстремальным, стоит проверять состояние накладок уже через 20-40 тысяч километров пробега. А еще лучше будет сразу установить при замене накладки из более износоустойчивых материалов. Например, из кевларового волокна, углеродных композитных материалов или металлокерамики.

Как самому заменить диск сцепления

Замена сцепления на переднеприводных автомобилях сложнее, чем на заднеприводных, но тоже возможна в условиях гаража. Правда, перед этим стоит ознакомиться с особенностями устройства сцепления на конкретной марке и модели авто. Для проведения этого вида ремонта потребуется:

• смотровая яма или эстакада (также можно обойтись домкратом или лебедкой, чтобы поднять переднюю часть автомобиля;
• набор гаечных ключей, запасной диск сцепления;
• осветительный прибор (фонарик или лампа);
• тормозная жидкость (для тех автомобилей, где привод сцепления гидравлический).

Чтобы добраться до диска сцепления, потребуется снять коробку передач. Для этого, возможно, придется провести несколько подготовительных операций: снять стартер, карданный вал, резонатор, выпускной коллектор и т.д. (в зависимости от особенностей конструкции ТС).

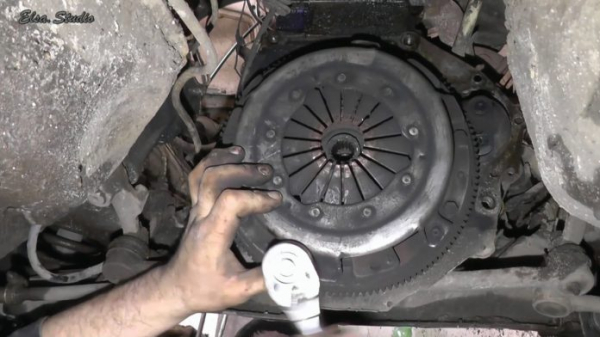

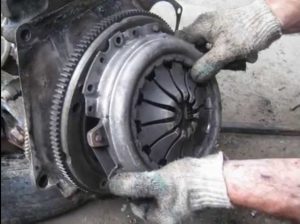

Демонтировав коробку передач, механик получает доступ к корзине сцепления. Диск можно будет снять после того, как будет снята крышка корзины. Рекомендуется попутно проверить выжимной подшипник и заменить его в случае необходимости. Сборка производится в обратном порядке.

Рекомендуем также прочитать статью о том, что такое кулиса КПП. Из этой статьи вы узнаете о назначении, устройстве, а также частых неисправностях кулисы коробки передач и способах регулировки кулисы КПП.

Важно: если диск будет установлен с нарушением центрирования или плохо затянуты болты корзины, то при работе автомобиля возникнет вибрация. Чтобы ее устранить, потребуется произвести повторную разборку. После сборки нужно проверить уровень тормозной жидкости в системе и долить нужно количество при такой необходимости.

Как видно, чтобы заменить сцепление самостоятельно на МКПП, потребуется иметь необходимые инструменты и условия для работы. Что касается замены сцепления на роботизированных коробках передач, в этом случае процедура несколько усложняется.

Например, замена сцепления на DSG предполагает наличие специального  дорогостоящего набора инструментов для демонтажа и монтажа, а также последующую адаптацию. Однако и в этом случае поменять сцепление на коробке робот своими рукам также вполне возможно.
