Как заменить вакуумный усилитель тормозов

Вакуумный усилитель, используя разряжение, создает дополнительное усилие на педали тормоза. Неисправность ВУТ не только ухудшает тормозную динамику автомобиля, но и может стать причиной перебоев в работе двигателя. Замена вакуумного усилителя тормозов, как и проверка неисправностей, может быть выполнена своими руками.

Признаки неисправности

Тугая педаль тормоза при запущенном двигателе.При нажатии педали двигатель начинает троить, а при резком замедлении и вовсе глохнет. Описанный признак неисправности характерен для автомобилей, у которых разряжение для работы ВУТ берется с впускного коллектора. Если мембрана или вакуумные трубки негерметичны, при нажатии на тормоза будет происходить подсос неучтенного воздуха, поэтому двигатель глохнет, начинает троить. Описанный признак неисправности ВУТ не относится к автомобилям, у которых разряжение создается вакуумным насосом.

Как проверить?

Порванная мембрана – основная причина неисправности вакуумного усилителя тормозов. Принцип работы усилителя основывается на разнице давления в вакуумной и атмосферной камерах, благодаря чему и обеспечивается дополнительное втягивающее усилие на педали. Если вакуумная камера, к примеру, из-за надрыва мембраны, будет сообщена со средой с атмосферным давлением, создаваемого разряжения будет недостаточно для нормальной работы усилителя.

Как проверить ВУТ:

запустите двигатель и выжмите до упора педаль тормоза. Появление шипения говорит о том, что ВУТ негерметичен, поэтому через него происходит подсос воздуха;3-4 раза энергично выжмите педаль тормоза. Удерживая ее нажатой, запустите двигатель. Если вакуумник исправен, после запуска двигателя усилие на педали изменится, и она немного уйдет вниз.

Ремонт или замена?

При производстве части корпуса усилителя соединяются методом вальцовки. В домашних условиях повторить заводское качество завальцовки невозможно. Зазоры в местах прилегания частей корпуса приведут к негерметичности системы. Поэтому в случае неисправности рекомендована комплектная замена.

Перед тем как поменять вакуумник, внимательно осмотрите вакуумный шланг на предмет механических повреждений. Вполне вероятно, что причина неисправности усилителя именно в негерметичности вакуумной магистрали.

Устройство системы

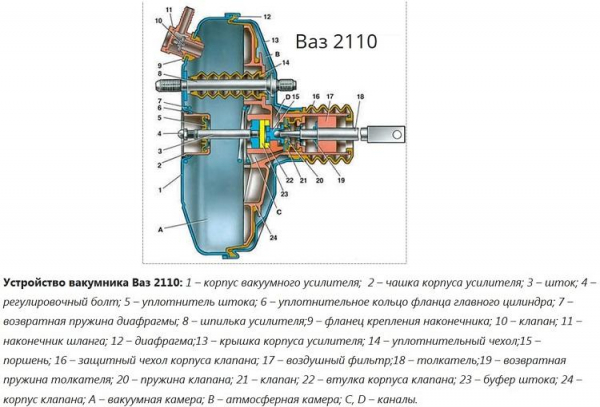

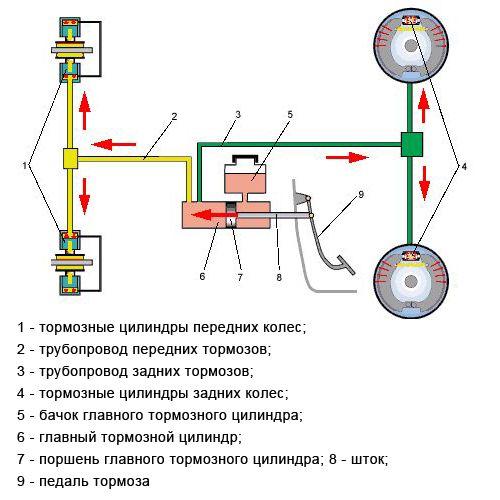

Узнать принцип работы и устройство ВУТ вы можете из статьи «Как работает вакуумный усилитель тормозов». Но для правильной замены своими руками куда важнее понимать общее устройство тормозной системы с вакуумным усилителем. ВУТ крепится к моторному щиту и соединяется только с главным тормозным цилиндром и рычагом педали.

Замена вакуумного усилителя не требует разборки тормозного цилиндра, поэтому после выполнения работ не нужно прокачивать тормозную систему.

Как поменять своими руками

Как поменять ВУТ, рассмотрим на примере ВАЗ 2110, 2111, 2112. Конструкция системы довольно однообразна, поэтому, посмотрев видео, вы сможете произвести замену вакуумного усилителя тормозов ВАЗ 2114 и многих других автомобилей.

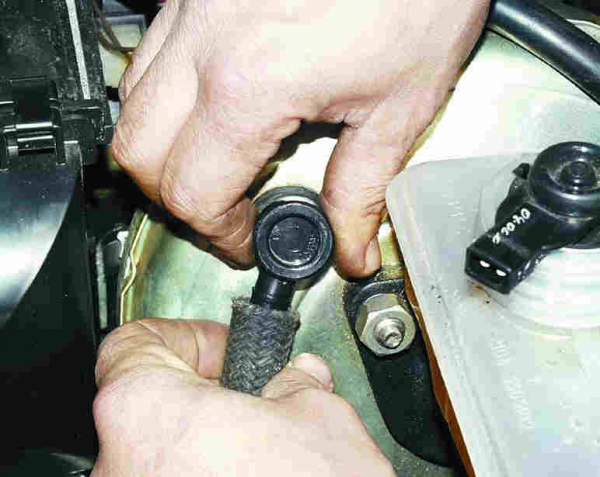

Снимите разъем датчика низкого уровня тормозной жидкости.Открутите 2 болта на 17 крепления тормозного цилиндра к корпусу ВУТ. Магистрали откручивать не нужно, достаточно отвести немного в сторону сам цилиндр с бачком.Отсоедините вакуумный шланг с обратного клапана. Проверьте исправность клапана и установите его на новый усилитель тормозов.

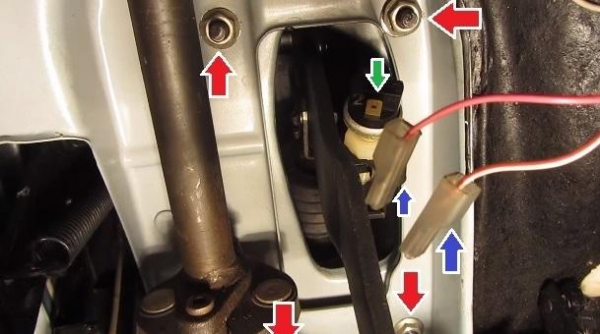

Открутите 4 болта крепления ВУТ к моторному щиту. Рабочее пространство в зоне педального узла со стороны салона ограничено, поэтому для откручивания лучше всего подойдет удлиненная головка, удлинитель и трещотка.

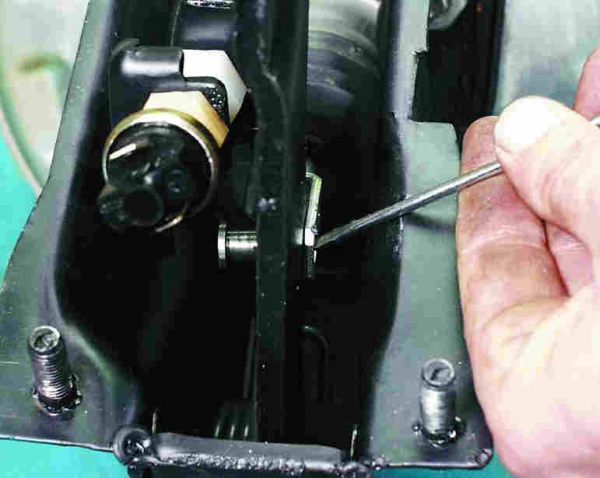

Отключите разъем датчика включения тормозов.Вытащите ВУТ вместе с кронштейном крепления и педалью тормоза.Пассатижами извлеките стопорную пластину оси вращения рычага тормозной педали.Вытащите «палец», фиксирующий толкатель ВУТ в рычаге.

Открутите 2 гайки крепления корпуса вакуумника к кронштейну.

Вам остается произвести замену, установив новый усилитель и собрав все элементы в обратном к демонтажу порядке.

Обязательно правильно установите уплотнительную прокладку между тормозным цилиндром и корпусом, если таковая присутствует в конструкции вакуумного усилителя тормозов вашего авто.

Варианты конструкции

На некоторых автомобилях для замены вакуумника необходимо предварительно отсоединить толкатель усилителя от рычага в салоне автомобиля. Как мы видим на примере ГАЗели, сделать это можно двумя способами:

открутить болт крепежного элемента, соединяющего толкатель и рычаг педали;ослабить регулировочную гайку, после чего выкрутить толкатель из крепежного элемента. Особенность такого метода в том, что толкатель после замены необходимо завернуть на аналогичное количество витков. Для этого вам необходимо либо измерить расстояние от края толкателя до регулировочной гайки, либо посчитать количество витков. Иначе точно установить регулировочную гайку на толкатель нового усилителя у вас не получится.

Если в процессе замены положение толкателя все-таки сместилось, произведите регулировку свободного хода педали тормоза.

Регулировка штока

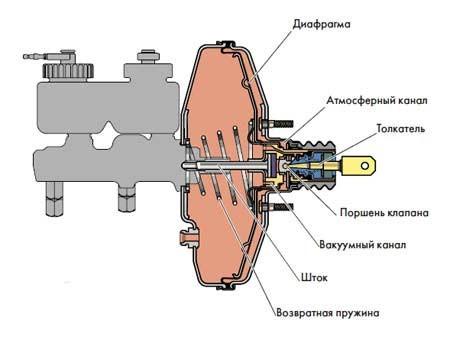

Вылет штока определяет расстояние от регулировочного болта до буфера штока. Этот параметр крайне важен для нормальной работы тормозной системы. Если вылет будет слишком большим, определенные контуры будут подклинивать. Небольшой вылет увеличит свободный ход штока (расстояние от положения покоя до касания буфера).

Вылет штока устанавливается еще при производстве заводом-изготовителем, поэтому в случае замены не предполагается необходимость регулировки. Тем не менее вы можете проверить этот параметр, узнав из технической документации к вашему автомобилю нормативное значение вылета штока. Произвести замеры можно с помощью штангенциркуля и линейки.
