Как заменить замок зажигания

Замена замка зажигания своими руками не требует больших слесарных навыков и специализированного оборудования. Рассмотрим в деталях, как меняется замок в сборе, личинка и контактная группа.

Причины для замены

Многие неисправности, связанные с замком зажигания, можно устранить заменой лишь отдельных частей, а не всего выключателя в целом. Отдельно можно купить контактную группу или личинку замка. Именно поэтому начинать ремонт следует с качественной диагностики. Основные неисправности и их симптомы:

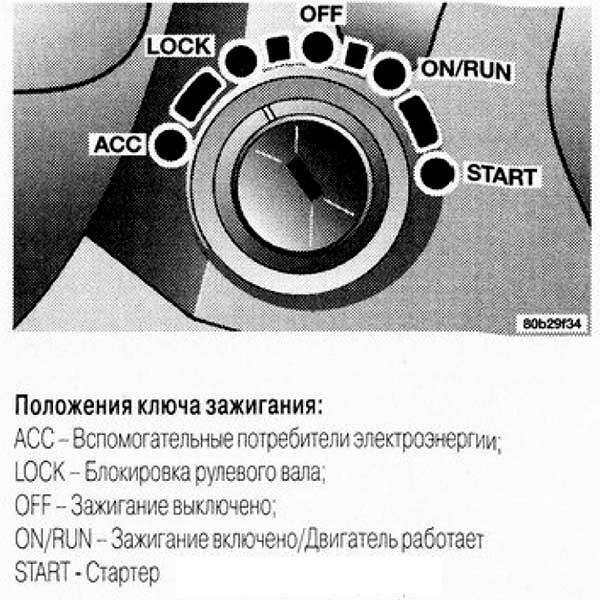

стартер не реагирует на поворот ключа. Причина, скорее всего, в контактной группе. Чтобы в этом убедиться, проверьте, приходит ли питания на реле стартера после перевода ключа в положение On (режим включения стартера). Если реле щелкает, значит, система «видит» поворот ключа и к компонентам электрической цепи замка претензий быть не может. На автомобилях, конструкция которых не предполагает наличия реле стартера, питание следует проверять на соответствующем выводе втягивающего реле. Для диагностики можно воспользоваться мультиметром либо контролькой (один вывод на массу, другой на контакт втягивающего, идущий от замка зажигания). Если втягивающее и проводка исправны, то вышла из строя контактная группа;ключ двигается с подклиниванием. Проблема в личинке замка, так как со временем механизм изнашивается и засоряется. В таком случае аэрозольные смазки могут лишь на время устранить неисправность;

Рекомендуем не затягивать с ремонтом, так как заменить изношенный, но еще работоспособный замок зажигания довольно просто. Но вот произвести замену, когда ключ не двигается, обломился либо застрял в определенном положении, уже намного сложнее.

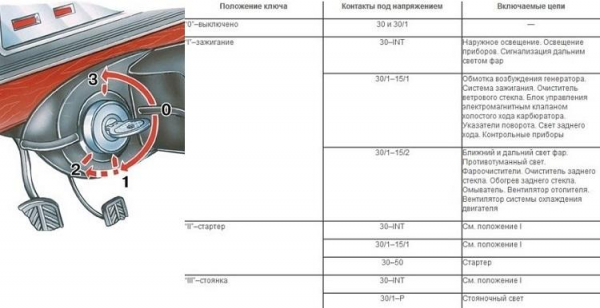

ключ поворачивается не во все положения. Причина в механическом повреждении личинки замка. Также виной может стать подклинивание механизма противоугонной блокировки рулевого вала;ключ поворачивается, но питание на соответствующие группы контактов не приходит. Причина в контактной группе. Распиновку замка зажигания вашего автомобиля можно найти в руководстве по ремонту и эксплуатации.

Замена

Вне зависимости от варианта конструкции и модели автомобиля, замену стоит начинать со снятия минусового вывода аккумуляторной батареи. На автомобилях с иммобилайзером и множественными электронными блоками управления перед снятием клеммы выждите не менее 3 минут. Этого времени будет достаточно, чтобы блоки переключились в спящий режим, тем полностью исключающий вероятность утери идентификаторов, контрольных сумм или кодов адаптации.

ВАЗ 2110, 2111, 2112, 114 и 2115 Калина, Гранта, Приора

Основная особенность замены в том, что на указанных моделях ВАЗ замок зажигания крепится срывными болтами. Головка таких болтов отламывается от шпильки при усилии, достаточном для крепления корпуса замка зажигания к рулевой колонке. Такая конструкция препятствует быстрому доступу к контактной группе и самому замку, повышая уровень защищенности автомобиля от угона. Помимо крестовой и шлицевой отвертки, вам потребуется небольшое зубило и молоток.

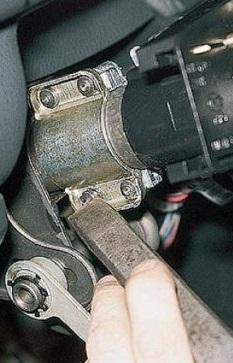

Демонтируйте пластиковый кожух рулевой колонки.Снимите штекер разъема подрулевого переключателя поворотов. Для большей свободы действий переключатель поворотов также можно вынуть.Уприте лезвие зубила в шляпку срывного болта таким образом, чтобы легкие постукивания молотком заставили лезвие зацепиться за шляпку и провернуть ее против часовой стрелки (действия отлично показаны на видео). Часто достаточно только сорвать шпильку, после чего она откручивается от руки.Отсоедините штекер контактной группы. В заводском исполнение провода разъемов соединены в единые жгуты, поэтому будьте крайне аккуратны, перерезая стяжки вблизи проводов.Установка замка зажигания в сборе с контактной группой проводится в обратном к снятию порядке. Вместо срывных болтов в комплекте с новым замком будут обычные болты и гайки.

Контактная группа, личинка

Для устранения неисправности контактной группы необязательно менять замок целиком. Корпус можно разобрать, чтобы провести дефектовку, очистить нагар на контактах или заменить группу.

Для замены личинки потребуется:

выкрутить 3 шурупа из части корпуса, прилегающей к корпусу рулевого вала;извлечь механизм блокировки;вытащить личинку, извлечь из нее пружину (не потеряйте шарик и пружинку);установить пружину в новую личинку, после чего собрать все в обратном порядке.

ВАЗ 2101-2107

Демонтируйте кожух рулевой колонки.Отсоедините провода контактной группы. Если на вашем авто пины контактной группы не спрятаны в единую колодку, обязательно запомните (лучше – сфотографируйте), расположение подключенных проводов. Так после сборки у вас не возникнет проблем с системой зажигания и другими электроприборами.Установите ключ в положении 0.Крестовой отверткой открутите два шурупа, крепящие корпус замка зажигания к рулевой колонке.В кожухе места установки корпуса замка имеется отверстие, открывающее доступ к стопорному язычку. Возьмите подходящую шлицевую отвертку и нажмите на язычок, одновременно пытаясь вытащить корпус замок. При правильной координации действий замок должен выйти из посадочного места.При установке нового замка вручную нажмите на запорный механизм, который будет мешать опустить корпусу замка зажигания в посадочное место.

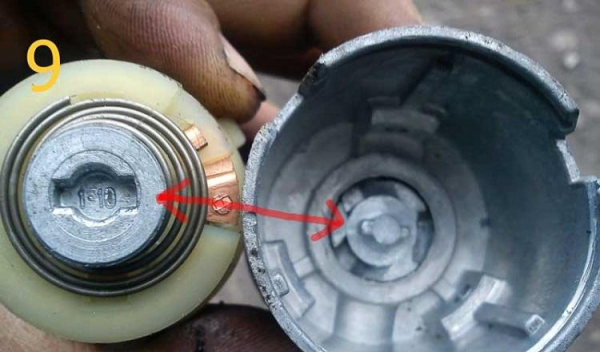

Для замены контактной группы достаточно плоской шлицевой отверткой подковырнуть стопорное кольцо, удерживающее пластиковый корпус группы (его в момент снятия кольца нужно придерживать, так как корпус подпружинен). При установке новой детали положение паза на корпусе контактной группы должно совпадать с положением отформовки на личинке замка зажигания. Края стопорного кольца должны упираться в цельную часть корпуса замка.

Снятие заклинившего замка

Поскольку для вытаскивания личинки из корпуса ключ должен быть в определенном положении, то при заклинивании либо обламывании ключа в большинстве случаев не обойтись без высверливания личинки либо силового скручивания (именно поэтому ранее мы рекомендовали не затягивать с ремонтов в случае подклинивания).

К счастью владельцев ВАЗ классических моделей, извлечь заклинивший замок можно без актов вандализма. Если извлечению замка мешает блокиратор рулевого колеса, вытащить замок можно после спиливания выступа корпуса, перекрывающего доступ к язычку блокировки. Надпилите его полотном по металлу и отломайте мощной отверткой. После этого вам откроется доступ к запорному механизму. Подденьте его шлицевой отверткой и задвиньте в положение, которое не мешает вытащить корпус замка из посадочного места.

Также выход из ситуации есть, если часть сломанного ключа осталась в замочной скважине. Решение проблемы наглядно показано на видео.

Автомобили иностранного производства

На VW Passat B3-В4 для снятия и ремонта замка зажигания потребуется демонтировать руль и  подрулевые переключатели. Также нужно снять втулку, которая очень плотно «сидит» на рулевом валу (для демонтажа потребуется съемник). После выкручивания болта с внутренним шестигранником на 6, который в нижней части корпуса крепит корпус к рулевой колонке, и отсоединения разъема контактной группы, замок должен сняться. Как вы можете увидеть на видео, процесс замены своими руками в случае с VW Passat B3-В4 требует больше усилий, но по прежнему под силу даже начинающему автолюбителю.
