Замена крестовины карданного вала и рулевого вала своими руками

Одним из относительно простых видов ремонта на любом автомобиле может считаться замена крестовины карданного вала. Выполняется данная процедура не только при крайней необходимости, но также в рамках планового техобслуживания. При желании, каждый водитель может сделать подобную замену у себя в гараже. Далее мы поговорим о том, как самому определить необходимость ремонта, какие инструменты понадобятся, а также в каком порядке действовать в процессе замены крестовины кардана или вала рулевого управления.

Рекомендуем также прочитать статью о том, как самому заменить бензонасос. Из этой статьи вы узнаете об основных нюансах во время снятия и обратной установки электробензонасоса, а также о том, как правильно подключать электрические разъемы и топливные магистрали.

Общие сведения о карданном вале и крестовине

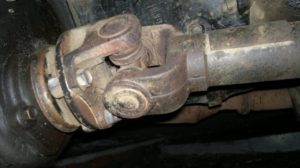

Карданный вал соединяет коробку передач автомобиля с передним или задним мостом. Он передает мостам вращение от двигателя. Имеется только у задне- и полноприводных авто. Существует также карданный вал в рулевом управлении, но о нем будет сказано ниже. С мостами и коробкой передач кардан соединяется при помощи шарнира, основной частью которого является крестовина.

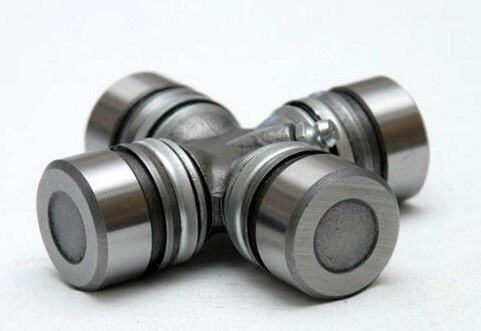

Уже из самого названия понятно, что эта деталь изготовлена в виде креста. На каждый из концов надета чашка, внутри которой расположен игольчатый подшипник. Между подшипником и корпусом крестовины имеется пластиковое или резиновое уплотнительное кольцо – сальник или манжет. Размеры крестовин кардана разнятся между собой в зависимости от модели и марки машины.

Когда и по какой причине нужно менять крестовину кардана

Крестовина – это деталь сама по себе очень прочная и долговечная. Теоретически она способна служить на протяжении пятисот тысяч километров пробега авто. Однако, на практике ресурс значительно сокращается. Он зависит от условий эксплуатации автомобиля, а также от качества изготовления (а точнее, от качества материалов) самой детали. Чаще всего, менять или ремонтировать крестовину кардана приходится при прохождении нескольких десятков тысяч километров.

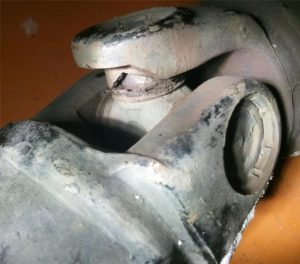

Наиболее распространенной причиной, по которой потребуется заменить крестовину карданного вала, считается люфт в самом шарнирном соединении. О том, что он предположительно возник, будут сигнализировать различные посторонние звуки при вращении кардана: скрип, стук или металлический звон, а также характерная вибрация в определенных скоростных режимах или во время трогания с места.

Отметим, что в салоне все это хорошо слышно, поэтому водитель быстро поймет, что что-то не так и пора проводить диагностику. В данном случае диагностика – это очень простая операция. Правда, для ее проведения нужна смотровая яма, эстакада или подъемник. Далее нужно включить нейтральную передачу и спуститься вниз, то есть под автомобиль. Затем, удерживая одной рукой крестовину кардана, другой нужно попытаться вращать карданный вал. Если люфт имеется – он сразу будет заметен.

Причин возникновения люфта, как правило, две: износ игольчатого подшипника или износ самой крестовины. В свою очередь, износ происходит из-за вытекания или высыхания смазки в подшипнике, воздействия влаги и пыли, попавшей туда из-за того, что сносился или вообще вылетел сальник. На его состояние необходимо обращать внимание во время покупки и установки крестовины. А также не будет лишним уделять элементу внимание во время любого планового осмотра авто.

Иногда явного люфта может и не быть тогда, когда износ подшипника не слишком велик. Кстати, эта неисправность характеризуется специфическими скрипами и писками во время вращения. В этом случае, возможно, не придется сразу менять всю деталь, а будет достаточно лишь заменить смазку. Как это делается, будет рассказано чуть позже.

Рекомендуем также прочитать статью о том, как заменить направляющие втулки клапанов. Из этой статьи вы узнаете о том, как самому менять втулки клапанов, а также на что обратить внимание во время процедуры замены втулок клапанов при ремонте ГБЦ.

Не стоит забывать и о том, сколько крестовин в кардане. Их две: передняя и задняя. Осматривать во время диагностики нужно обе. Обратите внимание, как показывает практика, сильнее и чаще изнашивается именно задняя крестовина. Дело в том, что она испытывает большие нагрузки и на нее сильнее воздействуют грязь и вода.

Как проводится замена крестовины

Менять эту делать удобнее всего при снятом карданном валу. Хотя, если величина дорожного просвета авто позволяет и нет возможности загнать его на яму или эстакаду, то можно сделать это и так, особенно в случае с грузовыми авто. Снимать вал тоже можно без ямы. Хотя времени, сил и нервов на ремонт уйдет несравнимо больше. В первом случае порядок действий будет такой:

1. Соблюдая технику безопасности, нужно заблокировать колеса авто. После этого нужно включить любую передачу (чтобы карданный вал не вращался).
2. Пометить расположение всех деталей, которые будут сниматься, относительно друг друга.
3. Открутить карданные болты (крепят вал к фланцу моста). Их четыре штуки.
4. Открутить крепление подвесного подшипника (две гайки).
5. Вытащить карданный вал из коробки передач (там шлицевое соединение).

После того, как вал будет извлечен, можно будет снять крестовину кардана. Для этого потребуются круглогубцы, мощная плоская отвертка, молоток и круглая наставка (стержень, трубка). Диаметр ее должен быть чуть меньше диаметра проушин, в которых закреплены концы крестовины. Будет намного удобнее работать, если зажимать вал в тисках.

Далее потребуется выполнить следующее:

• необходимо вынуть фиксирующие кольца, удерживающие концы крестовины в проушинах. Для этой операции нужны круглогубцы. Если кольца слишком зажаты, то стоит постучать по ним молотком через наставку, чтобы чашки на концах крестовины немного просели;

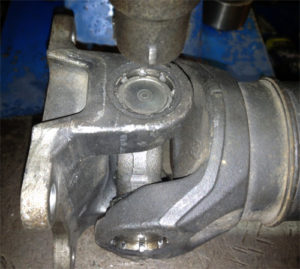

• после извлечения колец нужно выбить чашки из проушин. Делается это при помощи все той же наставки и молотка. Важно помнить, что наносить удары по самому кардану не рекомендуется. В процессе такого снятия крестовины чашка, по которой наносятся удары, будет просаживаться внутрь, а с другой стороны вилки чашка будет выходить наружу до определенного предела. В некоторых случаях чашки могут выпасть сами, но часто их нужно вытаскивать, используя различные подходящие инструменты: клещи, газовый ключ и так далее. Таким же образом вынимаются все четыре чашки;
• когда крестовина будет извлечена, желательно очистить проушины и саму вилку от грязи при помощи металлической щетки. По внутренним поверхностям рекомендуется пройтись наждачкой, очистить канавки стопорных колец и хорошо вытереть все от пыли.

Следует отдельно добавить, что существуют специальные съемники для крестовин. Однако, на практике они используются крайне редко даже в условиях ремонта на крупных СТО. Добавим, что никакого специнструмента не потребуется и во время замены крестовины, так как установка новой детали также не представляет ничего сложного.

1. Легко руками снимаются две противоположные чашки. Действовать нужно осторожно, чтобы не рассыпался игольчатый подшипник. Важно обратить внимание на наличие смазки под чашкой.
2. Крестовина помещается между проушинами на вилке вала, после чего надеваются чашки. На этом этапе они легко утапливаются пальцами, насколько возможно, а потом при помощи молотка и наставки опускаются так, чтобы открылись канавки стопорных колец.
3. Устанавливаются стопорные кольца.
4. Проделывается та же операция с другими концами крестовины.
5. Замена крестовины кардана закончена. Теперь можно его устанавливать назад.

Как уже говорилось, проводить такой вид ремонта авто обязательно не всегда. Иногда достаточно произвести смазку. Без съема это возможно сделать в том случае, когда установлена крестовина с масленкой – специальным отверстием для ввода смазки. В том, как смазывать крестовины кардана, нет ничего особенного. Для этой процедуры понадобится только специальный инструмент – шприц. Заправить его можно либо специальной смазкой для крестовин, либо использовать обычный литол.

Как заменить крестовину на рулевом кардане самому

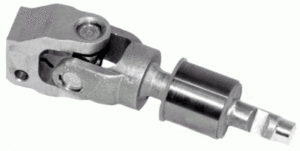

В системе рулевого управления тоже есть карданный вал (среди автолюбителей часто называется рулевой карданчик). На большинстве современных авто он соединяет вал рулевой колонки с механизмом рулевого управления, являясь так называемым промежуточным (соединительным) валом в устройстве всей системы. Также возможен вариант, когда для замены потребуется демонтировать вал с разбором колонки.

Через кардан рулевого вала передается вращательный момент от руля на рулевой механизм (например, рулевую рейку). Соединение обоих узлов выполнено посредством все того же крестообразного шарнирного соединения, которое подвержено воздействию грязи, влаги и вибраций, под воздействием которых изнашиваются игольчатые подшипники.

Это значит, что со временем потребуется замена крестовины рулевого кардана. О ее износе свидетельствуют такие признаки, как скрипы, заедания, стуки во время поворотов рулевого колеса, вибрация на руле во время езды по различным неровностям. ­­В ремонте этого узла нет ничего особо сложного. Для осуществления поставленной задачи потребуется:

1. Установить автомобиль на смотровую яму или эстакаду для доступа к рулевому кардану, после чего снять данную деталь (отвернуть фиксирующие болты и снять кардан со шлицов).
2. Вынуть крестовину из проушин. Для этого понадобится две наставки: одна меньшего диаметра, чем внутренний у проушин, а вторая – чуть большего. Фиксируются стаканы крестовины, как правило, не кольцами, а кернением. Используя наставки, стаканы лучше и проще выдавить в тисках, чем выбивать молотком.
3. После извлечения старой детали, проушины нужно очистить от грязи и зачистить имеющиеся заусенцы при помощи напильников, чтобы стаканы новой крестовины входили легко.
4. Снять стаканы с новой крестовины рулевого кардана, при необходимости внести в них специальную смазку. Действовать нужно аккуратно, чтобы не выпали ролики из подшипника.
5. Установить крестовину в проушины и поочередно запрессовать стаканы, после чего закрепить их кернением.

После этого можно устанавливать отремонтированный узел на свое место, закрепить и проверить работоспособность. Напоследок добавим, что во время процедуры замены крестовины кардана или рулевого вала, скорее всего, понадобится помощь еще одного человека.
