Карбюратор ВАЗ 2108: устройство карбюратора и обслуживание

Начнем с того, что современные автомобили имеют инжекторную систему питания. Однако на территории РФ и ряда других стран достаточно часто можно встретить машины, оснащенные карбюратором. К таким авто безусловно относятся распространенные «классические» модели ВАЗ, а также переднеприводные ВАЗ 2108, 2109 и т.д.

С учетом популярности ВАЗ 2108 карбюратор, указанная модель с устаревшей дозирующей системой все равно остается актуальной. По этой причине многие владельцы интересуются, как выполняется чистка, настройка, а также ремонт и регулировка карбюратора ВАЗ 2108. Давайте рассмотрим особенности указанной дозирующей системы более подробно.

Карбюратор на ВАЗ 2108: что нужно знать

Прежде всего, на «восьмерке» стоит карбюратор Солекс 1107010 (Solex 1107010). На деле, с учетом популярности 1.5 — литровой версии данного автомобиля, особым спросом среди автолюбителей пользуется карбюратор Солекс 21083.

Данное решение представляет собой эмульсионное устройство, имеющее 2 камеры. Дроссельная заслонка механическая, с тросовым приводом. Нижняя камера имеет заслонки, а также поплавковая секция. Еще в этой камере есть корпус с диффузорами.

В верхней камере реализована крышка, закрывающая корпус, а также  топливные штуцеры. Крышка имеет шпильки для крепления воздушного фильтра, а еще на крышке имеется фланец.

Конструкция, которую имеет карбюратор Солекс 1107010, предполагает наличие основных элементов:

• ускорительного насоса;
• поплавкового устройства;
• системы управления дросселем;
• принудительной системы экономайзера ХХ;
• камер и дозирующих механизмов камер;
• пускового устройства с ручным управлением;
• эконостата и системы холостого хода.

Если коротко, через впускной коллектор в цилиндры двигателя подается смесь топлива и воздуха, которую формирует карбюратор. Общий принцип работы карбюратора 2108 (по аналогии работает и карбюратор 2109) заключается в том, что сначала топливо через клапан и фильтр подается в поплавковое устройство.

Нужный уровень бензина в двухсекционной камере обеспечивает игольчатый клапан. Из камеры топливо через топливные жиклеры карбюратора попадет  в эмульсионные колодцы, где происходит смешивание с воздухом. Воздух подается через воздушные жиклеры. Далее топливно-воздушная смесь подается диффузоры.

Кстати, при запуске «на холодную» происходит принудительное обогащение смеси за счет пускового механизма (ручной подсос) . Когда водитель вытягивает подсос, воздушная заслонка закрывается, а камера слегка приоткрывается. Во впускном коллекторе увеличивается разрежение и направляется в полость пускового механизма.

Диафрагма механизма за счет разрежения приоткрывает пусковой зазор (немного приоткрывается воздушная заслонка). Далее, при задвигании ручки подсоса, происходит уменьшение пусковых зазоров. Если же погазовать при вытянутом подсосе,  заслонка 2-ой камеры закрывается, а заслонка 1-ой камеры открывается. Благодаря такой работе на холодном моторе ездить более комфортно, машина не дергается, нет провалов и т.д.

Горючее из эмульсионной камеры  отбирает механизм холостого хода. Топливо подается через жиклеры ХХ, смешиваясь с воздухом. Далее смесь поступает через отверстие под дроссельную заслонку.

Пара винтов контролирует открытие дросселя в режиме холостого хода. Если заслонка второй камеры приоткрыта, рабочая смесь подается через отверстие. В случае, когда открыта заслонка первой камеры, смесь пройдет через вертикальный зазор.

• Еще отметим, что если рассматривать ВАЗ 2108 Солекс, карбюратор имеет электромагнитный клапан. Этот клапан нужен, чтобы перекрыть подачу бензина в первую камеру. Если точнее, в переходное устройство первой камеры и устройство холостого хода.

Пока на клапан не подается напряжение, он закрыт. Клапан открывается только тогда, когда обороты меньше 1.9 тыс. об/мин или при нажатии на педаль газа. В момент выключения зажигания и при наборе оборотов выше 2.1 тыс. об/мин электромагнитный клапан закрывается.

Чтобы карбюратор нормально работал, важную роль играет ускорительный насос. Этот насос диафрагменный, имеет привод механического типа. Насос имеет 2 клапан (один в распылителе и второй в канале).

Первый клапан открывается под давлением топлива. Если же бензин не подается, клапан автоматически закроется. Этот клапан исключает подсос воздуха и не позволяет топливу вытекать из каналов. Второй клапан (обратный клапан) соединяет полость насоса и поплавковый механизм. Когда водитель отпустит газ, камера наполнится топливом, обратный клапан открывается. Закроется этот клапан тогда, когда начнет подаваться топливо.

Также в устройстве насоса есть кулачок. Этот элемент нажимает на рычаг при открытии дроссельной заслонки. В свою очередь, рычаг соединен с диафрагмой. Это позволяет подавать горючее в камеры, карбюратора и обогатить смесь при разгоне.

Если же дроссельные заслонки открыты почти на максимум, в дело вступает экономайзер. Данное решение работает таким образом, что через шариковый клапан бензин забирается из поплавковой камеры, при этом клапан закрыт до момента, пока разрежение удерживает диафрагму.

Когда заслонки открываются, разрежение уменьшается. При этом горючее для обогащения попадает в эмульсионную секцию через экономайзер, то есть в обход главного жиклера.

Как почистить карбюратор 2108 своими руками

Как правило, на загрязнения карбюратора указывает то, что мотор «троит», увеличился расход топлива, упала мощность, появились рывки и провалы в движении, мотор с трудом заводится, нестабильно работает на ХХ и т.д.

При таких симптомах некоторые владельцы ошибочно полагают, что дозирующее устройство вышло из строя и выходом становится необходимость купить карбюратор 2108.

На самом деле карбюратор обладает отличной ремонтопригодностью, а причиной сбоев в работе зачастую становится грязь, а не поломки. В худшем случае, чтобы восстановить карбюратор 2108, купить нужно не само устройство в сборе, а только ремкомплект.

Так или иначе, на начальном этапе необходимо выполнить прочистку карбюратора. Также желательна настройка карбюратора 2108, регулировка карбюратора 2109 и т.п., однако это потребует определенных навыков. Новичкам лучше обратиться к специалистам или изучить отдельный материал по данной теме.

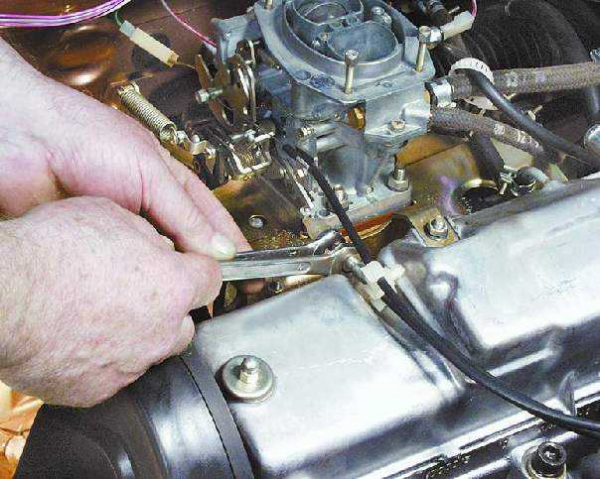

• Что касается чистки карбюратора, такую процедуру можно выполнить  самостоятельно в условиях обычного гаража. На практике, полная прочистка также предполагает снятие карбюратора, однако есть и другой способ — чистка карбюратора без снятия.

Для прочистки нужен особый очиститель, известный под названием «карбиклинер». Фактически, это активный очиститель в виде аэрозоля, который предлагают различные производители. В состав входят активные вещества, эффективно удаляющие загрязнения в карбюраторе.

Чтобы выполнить процедуру, потребуется:

• снять крышку воздушного фильтра;
• выкрутить держатель-заглушку на карбюраторе;
• можно выкрутить электромагнитный клапан;
• через насадку подать очиститель в каналы жиклеров и камеры;
• параллельно следует обработать дроссельную и воздушную заслонку, а также другие элементы;
• распылить средство, чтобы очистить карбюратор снаружи.

После нанесения, следует выждать 15 минут, чтобы загрязнения размягчились. Далее двигатель моно запускать, после вытянуть подсос и распылить очиститель в воздушные каналы и камеры карбюратора.

Рекомендуем также прочитать статью о том, как подобрать лучший очиститель карбюратора. Из этой статьи вы узнаете, чем лучше чистить карбюратор автомобиля, а также на что обратить внимание при выборе данных очистителей.

Бывает так, что процедуру нужно повторять 2-3 раза для получения необходимого результата. На практике, после очистки улучшается приемистость двигателя, мотор работает стабильнее на ХХ, пропадают рывки при разгоне, нет провалов на переходных режимах и т.д.

Если же говорить о разборке карбюратора для диагностики и ремонта, в общих чертах:

• первым снимается электромагнитный клапан, извлекается топливный жиклер;
• затем снимается крышка карбюратора;
• далее выдавливается ось поплавков при помощи тонкой отвертки, поплавки снимаются;
• теперь из-под крышки убирают прокладку, откручивается игольчатый клапан;
• затем требуется снять крышку пускового механизма и диафрагму;
• следующий шаг – снятие пробки топливного фильтра и рукоятки привода заслонки;
• после снимается ускорительный насос и экономайзер.

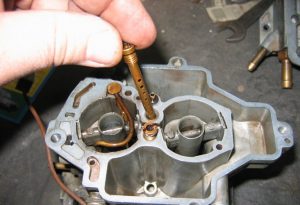

После снятия можно дальше разбирать отдельные элементы, снимая с них винты, пружины и другие части (при такой необходимости). Завершает процесс извлечение топливных жиклеров, эмульсионных трубок и регулировочных винтов.

После выполняется дефектовка, чистка, обратная сборка и предварительная настройка. После необходима регулировка карбюратора. В результате устройство полностью работоспособно, а также отмечается заметное улучшение стабильности и качества работы двигателя.

Подведем итоги

С учетом вышесказанного становится понятно, что карбюратор на 2109 или ВАЗ 2108 представляет собой достаточно надежное устройство, которое в большей степени нуждается в периодической чистке и регулировке, чем в ремонте. При этом конструкция относительно простая,  обслуживать карбюратор могут даже автолюбители, которые не обладают опытом и профессиональными навыками.

Рекомендуем также прочитать статью о том, как выполняется регулировка и настройка карбюратора ВАЗ 2107. Из этой статьи вы узнаете, как отрегулировать карбюратор, что нужно учитывать при настройке карбюратора, а также на какие нюансы следует обращать внимание.

В качестве итога отметим, что хотя карбюраторные дозирующие системы являются устаревшими и считаются менее экономичными, их неоспоримым преимуществом является возможность самостоятельного обслуживания и ремонта.

По этой причине карбюраторные двигатели, в том числе и ВАЗ 2108, остаются достаточно востребованными по сравнению с более совершенными, сложными и технологичными инжекторными аналогами.
