Коробка передач на ВАЗ 2107: конструктивные особенности и ремонт

КПП ВАЗ 2107 — конструктивно сложное устройство, предназначенное для преобразования крутящего момента от ДВС автомобиля и его передачи на другие элементы трансмиссии. Переключение скоростей (передач) в такой коробке происходит ступенчато.

Указанную КПП 2107 стали ставить на авто с 1982 года, при этом до сегодняшнего дня эту коробку считают наиболее продвинутым агрегатом среди «классической» механики.

Коробка 2107 —  пятиступенчатая МКПП, всего имеет шесть скоростей: пять передач переднего хода и одну заднюю скорость. Далее мы подробнее рассмотрим, как устроена и работает коробка ВАЗ 2107.

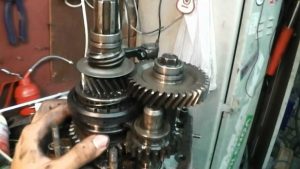

Коробка переключения передач ВАЗ 2107

Коробка передач на ВАЗ 2107: конструктивные особенности и ремонт

Не смотря на то, что среди всей линейки автомобилей  ВАЗ седьмая модель конструктивно одна из самых доступных и простых в обслуживании, не каждый сможет  провести диагностические и ремонтные работы  самостоятельно. Это обусловлено тем,  что автомобиль имеет как простые, так и сложносоставные узлы и агрегаты. Так вот, МКПП 2107 относится ко второму типу.

При этом важно понимать, что сборка такого устройства предполагает наличие определенных навыков, опыта и знаний. Однако при необходимости обслуживание и ремонт можно выполнить самостоятельно.  Другими словами, хотя ремонт КПП — это сложная работа,  которая должна быть выполнена профессионально и качественно, осуществить ряд операций можно своими руками.

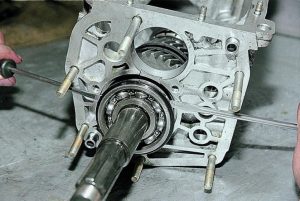

Коробка 5-и ступка ВАЗ 2107: конструктивные особенности, схема переключения

Коробка передач на ВАЗ 2107: конструктивные особенности и ремонт

Схема КПП ВАЗ 2107 (пятиступка), практически такая же, как и в четырех ступенчатой коробке, разница лишь в  наличии еще одной пятой скорости, включаемой путем перемещения рычага влево до конца и вперед. КПП ВАЗ 2107 5 ступка позволяет изменять частоту крутящего момента в пяти разных позициях:

  • движение вперед с разной скоростью в соответствии с передачами от 1 до 5;
  • движение назад при включении шестой (задней) передачи.

Переключение передач в пятиступенчатой коробке осуществляется так же, как и в классической четырехступенчатой. Выжимая сцепление, нужно передвигать рычаг переключения скоростей на нужную позицию, соответствующую скоростному режиму автомобиля.

Конструктивно коробка ВАЗ 2107 является довольно сложным устройством, внешне представляющим собой форму закрытого корпуса (три стороны закрыты полностью прочными крышками, четвертая — «переходит» в ручку переключения передач). Сама коробка передач ВАЗ 2107 состоит из порядка 40 элементов и деталей. Рассмотрим основные.

Внутри коробки находятся такие основные элементы:

  • Первичный вал ВАЗ 2107 — вал с четырьмя зубчатыми шестернями (один из основных элементов коробки). Первичный вал, являясь одним целым с шестернями, вращается вместе с ними на подшипнике, который фиксируется в нижней части КПП и уплотнен сальником;
  • Вторичный вал с десятью шестернями, являясь продолжением первичного вала, имеет шестерни первой, второй и третьей передачи. Все шестерни на вторичном валу имеют различные габариты для обеспечения преобразования величины крутящего момента. Вращается вторичный вал  на подшипниках, так же как и первичный;
  • Промежуточный вал является своеобразной «прослойкой» между вторичным и первичным валами и имеет шестерни, являющиеся с ним одним целым. Именно через них от одного вала к другому передается  крутящий момент;

    Вилки обеспечивают переключение скоростей во время движения автомобиля посредством рычага переключения. Нажимая шестерню определенного вала, вилки заставляют механизм работать.

  • Также в устройстве можно выделить шарниры и рычаги переключения передач.

Коробка передач 2107 имеет передаточные числа и технические характеристики, похожие на КПП ВАЗ 2105. Параметры пятиступенчатой коробки ВАЗ 2107:

  • главная пара — 4.1/3.9 (4.3);
  • 1-я передача — 3.667 (3.667);
  • 2-я передача -2.100 (2.100);
  • 3-я передача — 1.361 (1.361);
  • 4-я передача — 1.00 (1.00);
  • 5-я передача – 0.820 (0.801);
  • Задняя передача — 3.530 (3.530).

К основным техническим характеристикам  коробки можно отнести работу в связке с однодисковым сцеплением, которое имеет только одну (центральную) нажимную пружину и работу синхронизаторов на каждую передачу переднего хода.

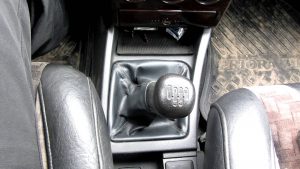

 Признаки и причины возникновения неисправностей коробки

Коробка передач на ВАЗ 2107: конструктивные особенности и ремонт

Коробка передач на ВАЗ 2107 считается достаточно надежным узлом, однако при длительной эксплуатации некоторые ее элементы по тем или иным причинам могут выйти из строя. Если появились первые нарушения в работе КПП, во избежание возникновения более серьезных поломок,  необходимо как можно быстрее диагностировать и устранить проблему.

Перечень основных поломок МКПП ВАЗ 2107, причины их возникновения и методы устранения разнообразны. При этом важно обращать внимание на такие признаки, а также правильно подбирать методы ремонта:

    • Передачи включаются произвольно либо не включаются вовсе (износ подвижных деталей КПП (пружина, шарниры), стирание блокирующих колечек на синхронизаторах, износ пружины синхронизатора, износ зубчиков на шестернях). Проблему устраняют путем замены  неисправных деталей, либо проведением капитального ремонта коробки;
    • Передачу, при включении выбивает, двигатель подвергается большим нагрузкам (включение сцепления не до конца, заклинивание шарнира на рычаге переключения, неисправность рычага переключения, деформация вилок  в КПП). Проблему устраняют так: регулировка механизмов сцепления, зачистка шарнирных соединений, замена рычага или замена целого набора вилок;

      Возникновение нехарактерных звуков (шум, хруст) во время движения автомобиля (шум подшипников, износ зубцов на шестернях, недостаток смазывающей жидкости, перемещение валов по своей оси). Проблема решается путем замены деформированной или изношенной детали или путем выявления течи и замены/долива рабочей жидкости;

    • Течь рабочей смазывающей жидкости (износ сальников и прокладок, ослабление креплений картера). Проблему устраняют, меняя резиновые изделия либо доливом масла до нужного уровня (для КПП ВАЗ 2107 необходимо примерно 1,6 литров масла), при необходимости подтягивают все гайки крепления картера.

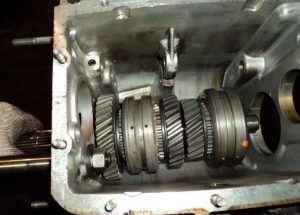

 Ремонт коробки ВАЗ 2107

Коробка передач на ВАЗ 2107: конструктивные особенности и ремонт

Учитывая все конструктивно-эксплуатационные особенности КПП ВАЗ 2107, проведение ремонтных работ самостоятельно возможно только при условии большого опыта в обслуживании и ремонте такого рода агрегатов. Если в ремонте нуждается коробка на ВАЗ 2107, основные этапы ремонтных работ:

  • подготовка (наличие необходимого инструмента, ямы либо эстакады);
  • установка автомобиля на яму/эстакаду, слив масла из КПП др.);
  • демонтаж коробки;
  • разборка и дефектовка;
  • устранение неисправностей;
  • сборка и установка коробки на место.

Необходимые инструменты:

  • торцевой ключ на «10» и «19»;
  • отвертка с крестообразным лезвием;
  • пинцет и две отвертки с тонким плоским лезвием;

Общий порядок действий следующий:

  • установить автомобиль на смотровую яму либо на эстакаду;
  • отсоединив провод от минусовой клеммы на АКБ, слить рабочую смазывающую жидкость КПП (трансмиссионное масло);
  • сняв панель радиоприемника и нажав на рычаг, вставить плоскую отвертку в отверстие запорной втулки коробки для вывода ее наружу;
  • сняв стержень с рычага, пинцетом извлечь из рычага упругую резиновую вставку демпфера;

    Коробка передач на ВАЗ 2107: конструктивные особенности и ремонт

    Рекомендуем также прочитать статью о том, как выполняется замена тросов КПП. Из этой статьи вы узнаете, когда и каким образом меняются тросы МКПП в тросиковой коробке передач, а также на какие тонкости и нюансы следует обращать внимание в рамках данной процедуры.

  • разжав лепестки демпфера при помощи двух плоских отверток, вывести их из рычага, после чего снять сам рычаг демпфера и, соответственно, все его втулки;
  • подвинув обивочный коврик на полу автомобиля, крестовой отверткой вывернуть четыре самореза на крышке КПП;
  • сняв с рычага крышку КПП и приемную трубу глушителя, крестовой отверткой отсоединить блок со сцеплением;
  • сняв шлейф проводов и карданную передачу от прибора скорости, отсоединить гибкий вал;
  • торцевым ключом на «10», отвернув два крепежных болта боковой крышки КПП, установить опору под коробку;
  • торцевым ключом на «19» отвернуть четыре крепежных болта, соединяющих картер с блоком ДВС;
  • вставив плоскую отвертку в щель между блоком и картера, одновременно отжав их, завершить демонтаж КПП;
  • произвести разборку коробки, дефектовку, замену деталей и т.д.
  • выполнив необходимые ремонтные работы, собрать агрегат, установить коробку на автомобиль, осуществляя сборку в обратном порядке.

 Что в итоге

Как видно, КПП ВАЗ 2107 является далеко не самым простым типом МКПП. По этой причине важно осуществлять только квалифицированный ремонт агрегата, своевременно обслуживать КПП и т.д.

Коробка передач на ВАЗ 2107: конструктивные особенности и ремонт

Рекомендуем также прочитать статью о том, почему плохо включаются передачи на коробке «механика». Из этой статьи вы узнаете об основных причинах, по которым включение передач на МКПП затруднено или полностью невозможно.

Также отметим, в случае появления первых признаков неисправностей коробки, необходимо незамедлительно провести диагностику для выявления  поломки с  последующим ее устранением.

Напоследок отметим, что устранить неисправность зачастую можно только  после демонтажа и разборки КПП. По этой причине, при условии недостаточных знаний и опыта, от самостоятельного проведения ремонта или обслуживания пятиступенчатой  коробки на ВАЗ 2107 лучше отказаться. Оптимальным решением будет обратиться к специалистам на СТО.
