Коробка передач с двойным сцеплением: устройство, принцип работы, особенности

Появление трансмиссии, которая сочетает в себе удобство автоматической коробки передач и топливную экономичность, свойственную механической коробке, стало настоящим достижением в автомобилестроении. Речь идет о КПП с двойным сцеплением.

Обеспечение такого же плавного переключения передач, как у автоматической трансмиссии при лучшей топливной экономичности позволило коробке передач с двойным сцеплением захватить значительную долю рынка. Чтобы понять, почему два сцепления обеспечивают такую же плавность переключения, как и автоматическая коробка передач, далее рассмотрим принцип работы устройства.

Устройство КПП с двойным сцеплением

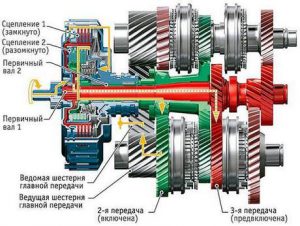

Итак, КПП с двойным сцеплением — это фактически две независимые роботизированные механические коробки передач в одном корпусе, управляемые компьютером (ЭБУ). Одна коробка имеет четные скорости, тогда как другая нечетные.

Пока автомобиль движется на одной из передач, следующая уже выбрана и ожидает включения.

В момент переключения сцепление, которое было задействовано,  размыкается, в то же время быстро подключается второе. Результат- момент переключения и смены передачи занимает доли секунды.

Основные элементы устройства двух сцеплений:

• мехатроник— электромеханическое устройство для управления работой дисков сцепления;
• кассета дисков сцеплений;
• корпус (с масляной ванной либо сухой).

Типы двойного сцепления

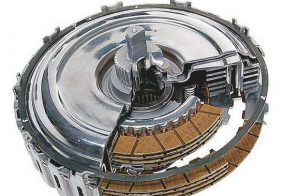

Прежде всего, первой появилась коробка, где имеется так называемое «мокрое» сцепление (два пакета фрикционных дисков в масле, размещенные в корпусе).

Концентрическое расположение пакетов фрикционных дисков применяется в трансмиссии автомобилей, оборудованных передним приводом. Параллельное расположение пакетов фрикционных дисков чаще всего применяется в трансмиссии автомобилей, оборудованных  задним приводом.

Основные составляющие «мокрого» сцепления:

• входная ступица;
• главная ступица, ступица первой и второй муфты;
• ведущий диск;
• пакет дисков первой и второй муфты;
• диафрагменная пружина и витковая пружина;
• поршень;
• гидроцилиндр первой и второй муфты;
• первичный вал первого и второго ряда.

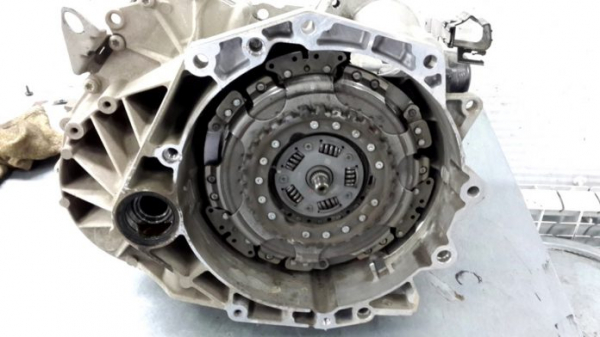

Следующим этапом стало «сухое» сцепление (два сухих диска сцепления, расположенные на первичных валах коробки). Особенность такого типа двойного сцепления – независимая  друг от друга работа  каждого из сцеплений.

Основные составляющие «сухого» сцепления:

• два первичных вала;
• два выжимных подшипника;
• две диафрагменные пружины;
• два нажимных диска;
• ведущий диск;
• два диска сухого сцепления;
• двухмассовый маховик.

Достоинства «мокрого» и «сухого» сцеплений следующие:

• «мокрое» сцепление применяется для передачи большего крутящего момента, так как имеет лучшее охлаждение;
• в «сухом» сцеплении на привод масляного насоса отсутствуют потери мощности ДВС.

Область применения двойного сцепления сегодня обширна. Благодаря разработкам компаний Porsche и Audi (спортивные автомобили) двойное сцепление в конструкции КПП начали применять с 1980 года. На сегодня производителей двойного сцепления не много, это обусловлено высокой технологической сложностью конструкции.

Вот некоторых из них: BorgWarner («мокрое» сцепление для Volkswagen);  Ricardo (коробка передач для Bugatti Veyron); Luk («сухое» сцепление для Volkswagen), ZF (коробка передач для Porsche) и др.

По своей надежности и безотказности среди аналогов признанным лидером на рынке КПП с двойным сцеплением является концерн Volkswagen. Некоторые компании в конструкции своих КПП используют компоненты разных производителей, например MDCT от BMW- КПП от Getrag с двойным сцеплением от BorgWarner.

Примеры коробок с двойным сцеплением:

• DSG от Volkswagen;
• Powershift от Ford;
• Speedshift от Mercedes-Benz;
• M DCT от BMW;
• S-Tronic от Audi;

Коробка передач с двойным сцеплением: плюсы и минусы

Коробка с двойным сцеплением имеет ряд преимуществ и недостатков. Рассмотрим некоторые из них. Если говорить о преимуществах, тогда можно выделить:

• экономичность;
• плавность переключения скоростей;
• хорошую динамику;
• возможность устанавливать «мокрое» двойное сцепление на автомобили с мощными двигателями.

  Рекомендуем также прочитать статью о том, в чем отличие коробки DSG от Powershift. Из этой статьи вы узнаете об особенностях и отличиях указанных типов КПП, а также что лучше, ДСГ или Повершифт.

Недостатки КПП с двойным сцеплением:

• высокая технологическая сложность конструкции;
• дорогостоящий ремонт и обслуживание;
• при динамичной езде на «сухом» сцеплении могут проявляться посторонние шумы и рывки.
• сниженный ресурс по сравнению с другими видами АКПП;

Что в итоге

Технология с двумя сцеплениями технически продвинутая и современная. Коробка передач с двойным сцеплением позволяет эффективно передать максимум крутящего момента от ДВС. Передачи переключаются быстро, практически нет разрыва потока мощности.

Рекомендуем также прочитать статью о том, чем плоха коробка DSG. Из этой статьи вы узнаете об основных минусах и недостатках ДСГ, а также в каких случаях данная КПП показана к приобретению или же от покупки машины с DSG лучше отказаться.

Однако с учетом сложности такой КПП, дороговизны и недолговечности отдельных узлов данная трансмиссия может считаться оптимальным решением только на новых автомобилях, которые еще находятся на гарантии.

В том случае, если пробег превышает отметку в 100-150 тыс. км., следует быть готовым к серьезным затратам, которые потребуются в рамках комплексного обслуживания и даже вероятного ремонта КПП данного типа.
