Лямбда-зонд — что это и как сделать обманку на него своими руками

 Когда владельцы автомобилей решают удалить засорившийся катализатор, неизменно встает вопрос об установке обманки на лямбда-зонд.

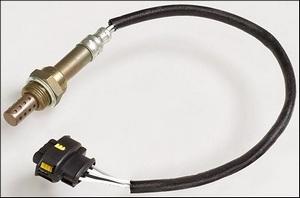

Лямбда-зонд – это датчик, стоящий, как правило, до и после катализатора и показывающий количество кислорода в выхлопных газах двигателя. Работает при высоких температурах, поэтому снабжен электрическим нагревательным элементом. Так же в его составе есть электролит, реагирующий на кислород в газовой смеси.

Лямбда-зонд — что это и как сделать обманку на него своими руками

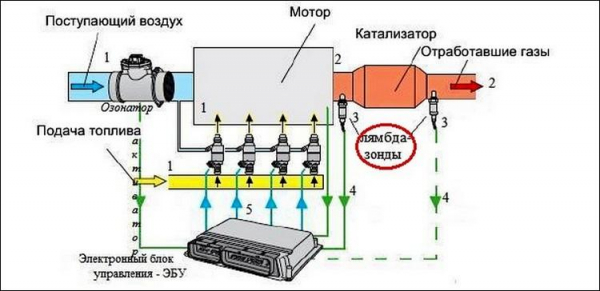

Места установки лямбда-зонда

На основании показаний этого датчика, ЭБУ контролирует впрыск топлива (если много кислорода – увеличивает, если мало – уменьшает). Из этого следует, что лямбда-зонд пригоден для двигателей с электронным впрыском топлива.

Как обмануть лямбда-зонд при неисправностях катализатора

При неполадках датчика на приборной панели будет гореть «Check Engine», поэтому и ставят обманки на второй лямбда-зонд.

Конструкции автомобилей разные. На одних предусмотрен один датчик лямбда-зонд, на других их два. В первом случае датчик будет сигналить об ошибке, если он сломан, либо данные его считываются некорректно. А во втором к этим неполадкам прибавится «умерший» катализатор.
В любом случае, неполадки датчика будут выходить на приборную панель с пометкой «Check Engine» (тоже самое будет, если отключить лямбда-зонд). А в худших случаях – машина перестанет заводиться. Самый верный способ – это перепрошивка контроллера. Для этого вам понадобятся опытный мастер и хорошее оборудование.
Еще один вариант решения данной неприятности – установить обманку лямбда-зонда. Они бывают двух видов: механические и электронные.

Механическая обманка лямбда-зонда

Лямбда-зонд — что это и как сделать обманку на него своими руками

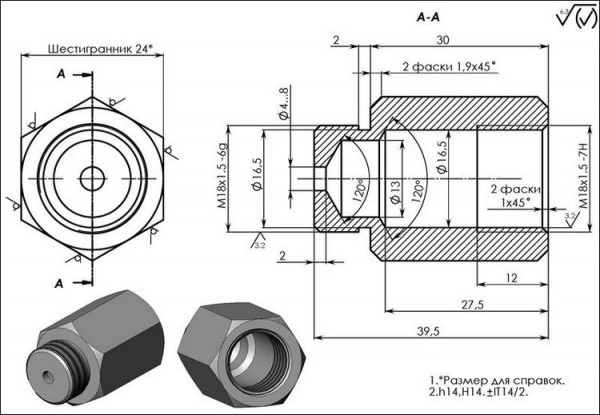

Чертеж для изготовления механической обманки лямбда-зонда

Механическая обманка представляет собой простую проставку между поверхностью приемной трубы и датчиком лямбда-зонд. Проставка – полый цилиндр из бронзы или термостойких сплавов. Внутрь цилиндра помещается керамическая крошка и делается небольшое сквозное отверстие.
По аналогии с катализатором, керамика окисляет вредные газы (CH и CO) кислородом, а на датчик поступают нормальные показания. Можно приобрести готовое изделие, на рынке сейчас их представлено большое количество. Цена обманки лямбда-зонда варьируется от 200 до 900 рублей.

Электронная обманка лямбда-зонда

Электронный тип обманки представляет собой схему, которая встраивается между датчиком и ЭБУ. Смысл работы такой схемы заключается в искажении данных с лямбда-зонда. Применяется в основном при неисправном катализаторе. Цена устройства от производителя со встроенным микропроцессором – 1000 рублей.

Как сделать обманку лямбда-зонда своими руками

Механическая обманка лямбда-зонда своими руками

Механическая обманка это полый цилиндр в который помещается керамическая крошка и делается небольшое отверстие.

Вам понадобится бронзовая или стальная (теплостойкая) заготовка. На токарном станке с помощью этого нехитрого чертежа вы сможете достаточно быстро изготовить обманку.
Устанавливается обманка просто. Нужно найти разъем лямбда-зонда и отсоединить его от электрической сети. Затем выкрутить датчик лямбда-зонд, соединить с изготовленной проставкой и вкрутить на место. Важный момент: обманка устанавливается на исправный датчик.

Электронная обманка лямбда-зонда своими руками

Лямбда-зонд — что это и как сделать обманку на него своими руками

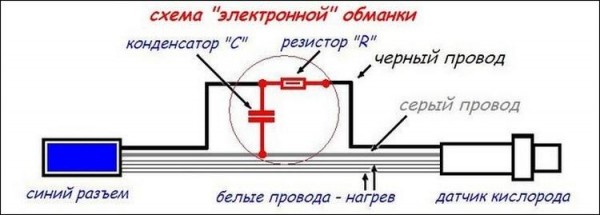

Схема электронной обманки лямбда-зонда



Электронную обманку ставят до разъема. Сделать это можно при помощи паяльника, а также просто обрезать провода и заизолировать их.

Для начала нужно определиться с тем, как подключен ваш конкретный лямбда-зонд. Для этого ознакомьтесь со схемой подключения лямбда-зонда.
Теперь соберем устройство из неполярного конденсатора, емкостью 1 мкФ и резистора с сопротивлением 1 МОм. Для работы понадобятся: нож, паяльник, канифоль и припой. Спаяем схему обманки лямбда-зонда своими руками.
Устанавливать обманку лучше всего до разъема. Для этого вклиньте устройство в идущие на разъем провода от датчика. Сделать это можно при помощи паяльника, а также просто обрезать провода и заизолировать их.
Существуют и более продвинутые схемы эмулятора лямбда-зонда для изготовления своими руками.
Как видите, «обмануть» хитрый датчик лямбда-зонд не так уж и сложно. Главное, разобраться в принципе его работы и немножко ее подкорректировать.
