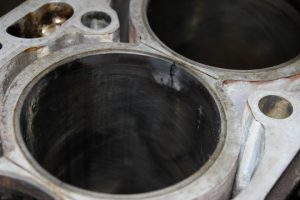

Лопнула гильза в блоке цилиндров: причины и доступные способы ремонта
Гильза блока цилиндров является одной из деталей, относящихся к поршневой группе двигателя внутреннего сгорания. Учитывая особенности ее работы в агрессивной среде, гильза подвержена воздействию высоких температур, перепадам давления и детонации, в результате чего в процессе эксплуатации могут возникнуть повреждения и дефекты гильзы блока цилиндров.
Именно эти дефекты необходимо незамедлительно диагностировать и устранить во избежание более серьезных проблем с ДВС. В этой статье мы рассмотрим несколько основных эксплуатационных дефектов гильз блока цилиндров, причины возникновения таких дефектов и способы их устранения.
Содержание статьи:
Дефекты гильз блока цилиндров
Итак, среди основных дефектов, связанных с гильзой, следует выделить:
- износ внешней поверхности гильз;
- образование трещин в гильзах блока цилиндров;
- излом бурта гильзы блока цилиндра;
- дефект внутренней поверхности гильзы (зеркало);
Износ внешней поверхности гильз достаточно распространен. Большая часть внешней поверхности гильзы БЦ находиться в контакте с охлаждающей жидкостью. Из-за вибрации гильзы при работе двигателя возникают пузырьки, которые взрываются у наружной стенки гильзы, этот процесс называемый кавитацией и приводит к кавитационному изнашиванию, а также коррозионным процессам.
Вибрация и коррозия вызывают появление микротрещин в гильзе, через которые под воздействием высокого давления охлаждающая жидкость проникает в картер двигателя и образовывает эмульсию в моторном масле.
Устранить такой дефект можно путем наложения полимерных композитов на поврежденные участки. Но, к сожалению, такой ремонт не даст полной гарантии, что проблема будет полностью устранена. Возможно, в ближайшем будущем потребуется все-таки заменить гильзу.
Чтобы не допускать коррозионных процессов и кавитационного изнашивания внешних стенок гильзы, автовладельцу необходимо применять только качественные специальные охлаждающие жидкости (антифризы или ТОСОЛы), часто рекомендованные самим производителем ДВС.
- Также частой неполадкой является образование трещин в гильзах блока цилиндров. Зачастую, трещины в ГБЦ и БЦ появляются в результате неправильной эксплуатации агрегата (длительная работа двигателя на повышенных оборотах, использование топлива, не рекомендованного производителем силовой установки и т.д.).
Немаловажным фактором в проявлении дефекта является резкое изменение скорости вращения коленчатого вала двигателя до отсечки на непрогретом моторе, а также использование некачественных смазочных материалов, охлаждающих жидкостей.
Еще следует упомянуть ремонт ДВС, проведенный на СТО с несоблюдением технических норм по данному силовому агрегату. Нельзя исключить и случаи появления трещин в гильзах блока цилиндров, обусловленных браком при производстве изделия на заводе-изготовителе.
Косвенными симптомами описанного дефекта могут быть:
- нарушение температурного режима мотора при рабочем термостате;
- субъективное ощущение уменьшение мощности ДВС;
- появление в моторном масле эмульсии, а также эмульсия в расширительном бачке;
- запах выхлопных газов из расширительного бачка;
Указанные признаки могут стать причиной обращения на квалифицированное СТО с целью проведения углубленной диагностики и выявления возможных трещин в гильзах блока цилиндров.
Основным методом выявления трещин являются: рентгенография и метод определения трещин посредством красящих химических растворов. В случае выявления дефекта, основным и единственным методом устранения является замена гильзы, поскольку дефектная гильза с трещиной ремонту не подлежит.
Излом бурта гильзы блока цилиндров
Седло бурта — округлое гладкое углубление, расположенное в блоке цилиндра двигателя и фиксирующее гильзу в блоке. Чтобы гильза полностью прилегала по всему периметру седла, буртик должен сидеть точно в углублении. В верхней части блока цилиндров устанавливается прокладка головки блока, которая должна прилегать точно к верхней части седла буртика.
При затяжке болтов головка блока сильно прижимается к блоку цилиндров, при этом прокладка между ними должна выдержать максимальное давление. Именно через болты и прокладку передается большое усилие на седло буртика. По этой причине очень важно, чтобы усилие передавалось через прокладку на седло строго вертикально.
Излом бурта гильзы блока цилиндров может являться следствием:
- перекоса в области седла буртика гильзы;
- нарушения технологии обработки при ремонте и восстановлении гильз блока цилиндров;
- неподходящей по высоте и размерам прокладки ГБЦ;
- наличия посторонних частиц между гильзой блока цилиндра и буртом (стружка, уплотняющие средства, остатки старой прокладки и т.д.).
Чтобы не допустить излома бурта гильзы необходимо во время сборки мотора:
- обеспечить чистоту обработки поверхностей бурта и блока цилиндров;
- убедиться в качестве устанавливаемых под гильзами колец;
- толщина прокладки ГБЦ должна соответствовать техническим требованиям по данному изделию.
Во время установки головки блока цилиндров необходимо выполнять протяжку болтов динамометрическим ключом с усилием, указанным в технической документации, согласно правильной последовательности протяжки болтов при установке ГБЦ.
Способы устранения дефекта гильзы будут зависеть от степени повреждения бурта ГБЦ. Как правило, используют приваривание к гильзе полоски из стали, либо практикуется замена гильзы.
Если своевременно обнаружить дефект гильзы и устранить его, тогда в дальнейшем можно избежать более серьезных последствий, а также сэкономить на ремонте двигателя. Дело в том, что при наличии дефектов гильзы во время активной эксплуатации ТС часто из строя выходит сам поршень, шатун коленвала и т.д.
Дефект внутренней поверхности гильзы
При эксплуатации транспортного средства на запыленных дорогах и в промышленных городах через воздушный фильтр или негерметичное соединение воздуховодов, а также с грязным топливом и плохо отфильтрованным моторным маслом частицы пыли попадают в цилиндры ДВС.
Результат — воздействие на зеркало гильзы с эффектом наждачной бумаги (царапины и задиры на зеркале гильзы). Со временем царапин становится больше, далее герметичность прилегания поршневых колец к зеркальной стенке гильзы критически уменьшается, что приводит к падению компрессии в цилиндре.
Рекомендуем также прочитать статью о том, как выполняется расточка и гильзовка блока цилиндров. Из этой статьи вы узнаете о том, какие нюансы и особенности следует учитывать в рамках проведения указанных операций.
Восстановить зеркало внутренней поверхности гильзы возможно методом хромирования, а в случаях критического износа поверхности гильзы, который нельзя устранить этим методом, потребуется замена поврежденной гильзы.
С целью предотвращения попадания абразива в цилиндры ДВС, владельцу автомобиля необходимо проводить ТО согласно строго определенного регламента. При проведении ТО нужно акцентировать внимание на проверке герметичности соединений воздуховодов, а также использовать рекомендованные производителем масла и фильтры.
Подведем итоги
Учитывая вышесказанное, гильза блока цилиндров — деталь ЦПГ, которая в значительной степени подвержена воздействию высоких температур, вибраций и детонационных нагрузок. Поэтому заметно увеличен риск возникновения разного рода дефектов, которые могут повлечь за собой дорогостоящий ремонт двигателя.
Рекомендуем также прочитать статью о том, какие преимущества и недостатки имеет гильзованный двигатель. Из этой статьи вы узнаете о том, для чего необходимо гильзование блока, а также какие сильные и слабые стороны имеет подобное решение.
Как правило, в случаях, когда владелец транспортного средства сталкивается с описанными выше проблемами, настоятельно рекомендуется отказаться от попыток самостоятельного или кустарного ремонта (гильзовки или перегильзовки блока в гаражных условиях).
В подобной ситуации оптимально воспользоваться помощью квалифицированных специалистов и провести дефектовку, так как непрофессиональный ремонт или замена гильз блока цилиндров не по технологии может существенно сказаться на сроке службы и стабильности работы ДВС.
