Оценка износа и замена тормозных колодок

Замена тормозных колодок несчетное количество раз описана и показана на видео. Со своей стороны не только ответим на вопросы: как оценить износ тормозных колодок, какая минимальная толщина фрикционных накладок, но и покажем тонкости обслуживания передних и задних тормозных механизмов во время замены колодок своими руками.

Ресурс

Говорить об усредненном сроке службы было бы неправильно по той причине, что скорость износа зависит от множества параметров:

качества состава фрикционного слоя, тормозных дисков;условий эксплуатации автомобиля. Постоянная динамическая езда с частыми замедлениями, перевозки грузов либо эксплуатация автомобиля в гористой местности могут двукратно сократить сроки замены колодок;исправность тормозной системы, корректность распределения тормозного усилия между колесами. Закисание направляющих суппортов, подклинивание поршней, неправильная регулировка стояночного тормоза приводят к ускоренному износу фрикционных накладок.

Как оценить степень износа

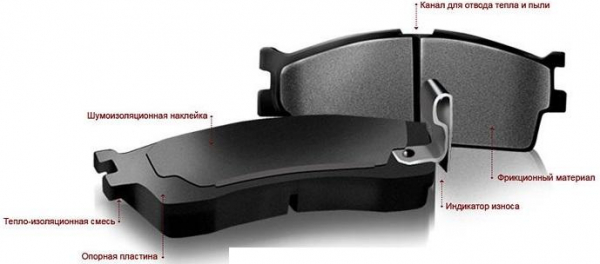

Извлечь колодки и измерить штангенциркулем остаточную толщину фрикционного слоя. В руководстве по ремонту и эксплуатации вы сможете найти значение минимальной толщины передних и задних тормозных колодок. Обратите внимание, что толщиной фрикционных накладок является не расстояние от металлической основы до краев колодок, а расстояние от краев до технологического запаса (составляет около 3 мм). Это означает, что если фрикционные накладки стерлись на половину изначальной толщины, то это не 50% износа, а все 65-70%. В некоторых видах конструкции остаточный ресурс тормозных колодок можно оценить по расстоянию до контактной пластины датчика износа тормозных колодок.

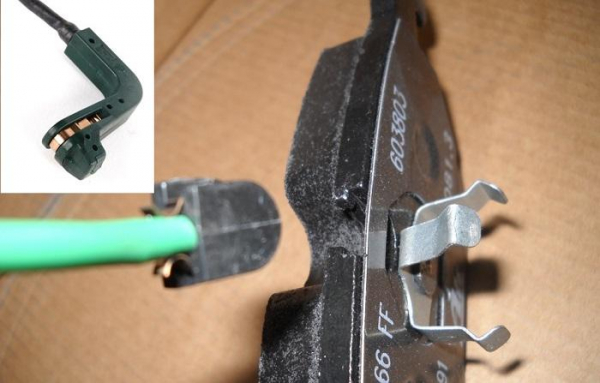

Дождаться срабатывания датчика износа. В зависимости от устройства системы предупреждения, сигналом к замене будет металлический писк либо загорание индикатора износа на приборной панели. Предварительно необходимо проверить исправность электронной системы. Многие водители, не желая восстанавливать работоспособность датчиков, устанавливают обманки. В таком случае на приборной панели не загорается лампочка ошибки по датчикам износа, а система не среагирует на критический износ. Менять колодки, в конструкции которых не предусмотрен индикатор износа, нужно в тот момент, когда плоскость рабочей поверхности сравняется с дном проточки посредине фрикционной накладки.

Как поменять передние накладки

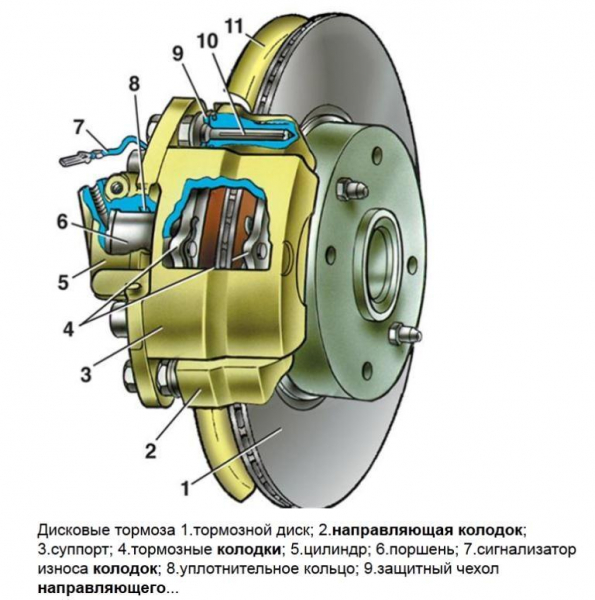

Замена передних тормозных колодок показана на видео и описана на примере Daewoo Matiz. Поскольку устройство и принцип работы дисковых тормозов на современных легковых авто крайне схожи, инструкция и видео помогут вам заменить своими руками тормозные колодки не только на Daewoo, но и на ВАЗ, Opel, Ford, Renault, Kia и т.п.

Ослабьте колесные болты.Поднимите переднюю часть автомобиля со стороны замены, предварительно установив с противоположной по диагонали стороны противооткатные упоры. Домкрат используйте только для поднятия и опускания авто, а на время ремонта кузов должен быть зафиксирован на упорах.Снимите колесо.С помощью клизмы либо шприца откачайте с бачка немного тормозной жидкости. Поскольку новые колодки будут шире изношенных фрикционных накладок, для их установки вам придется вдавить тормозные цилиндры. Откачивание предотвратит выливание тормозной жидкости из бачка вследствие изменения объема тормозной магистрали.С помощью шлицевой отвертки немного утопите поршень. Наконечник нужно вставлять между рабочей поверхностью внутренней тормозной колодки и поршнем. Поскольку усилие для вдавливания нужно немаленькое, для создания рычага вооружитесь отверткой достаточной длины либо удлинителем.Торцевым либо накидным ключом на 14 открутите болт нижней направляющей суппорта.Не откручивая верхний болт, закиньте нижнюю часть суппорта кверху и зафиксируйте проволокой.Извлеките передние тормозные колодки из скобы.

Установка

Перед установкой новых передних фрикционных накладок необходимо тщательно очистить направляющую пластину и посадочные места на скобе. Как показано на видео, лучше всего для этих целей подойдет шлицевая отвертка и металлическая щетка. Для свободного перемещения передних фрикционных накладок по направляющим пластинам сами пластинки и торцы колодок необходимо смазать высокотемпературной смазкой для суппортов.

После всех манипуляций рабочая поверхность дисков и тормозных колодок должна быть без жировых отложений, остатков какой-либо смазки.

Финальные операции по замене передних колодок:

установите направляющие пластины;вставьте в пазы новые фрикционные накладки;соберите суппорт и все остальные элементы в обратном к снятию порядке.

После завершения замены проверьте уровень тормозной жидкости.

Полезные советы

Еще перед откручиванием направляющих проверьте свободных ход суппортов. Они должен двигаться без перекосов, заеданий. Также внимательно осмотрите пыльники направляющих, тормозные шланги. При попадании внутрь влаги, грязи, дорожных реагентов направляющие начинают прикипать к суппорту. Затрудненное перемещение суппортов приведет к неравномерному износу колодок, дисков. Ситуация небезопасна еще и тем, что может измениться перераспределение тормозного усилия между передними колесами.

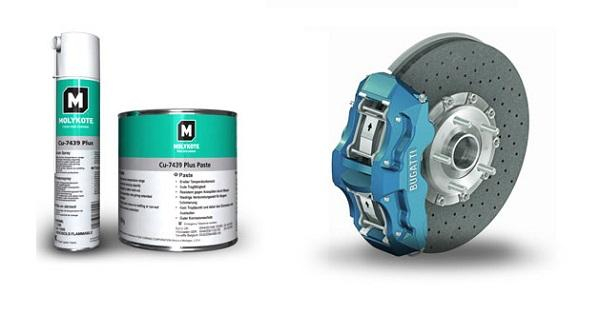

Чтобы своими руками устранить обнаруженные неисправности, рекомендуем прочитать статью «Эксплуатация тормозных суппортов». В случае ремонта важно использовать качественную смазку для суппортов.

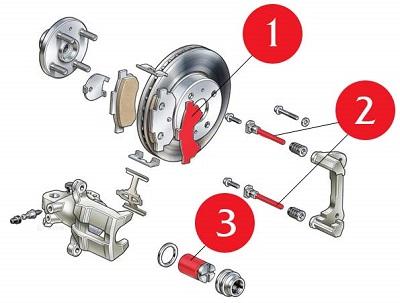

Детали суппорта, нуждающиеся в смазке

На многих автомобилях болт направляющих откручивается шестигранным ключом, поэтому перед откручиванием необходимо тщательно очистить внутреннюю полость. Без должного количества смазки болты часто прикипают. Чтобы не сорвать грани, шестигранник должен надежно фиксироваться в пазу головки болта.Для замены рекомендуем покупать колодки с противоскрипными пластинами. Перед установкой пластинки желательно отделить от колодок, чтобы в местах прилегания к металлической основе нанести тонкий слой специальной смазки для суппортов.

Задние барабанные тормоза

Порядок замены задних фрикционных накладок рассмотрим на примере Hyundai Accent II.

Ослабьте колесные болты.Придерживаясь правил техники безопасности, поддомкратьте кормовую часть авто.Снимите колесо.Ослабьте натяжение троса ручного тормоза.Снимите тормозной барабан.

Советы по снятию прикипевших деталей, ослаблению троса ручника вы можете найти в статьях: «Как отрегулировать стояночный тормоз» и «Как облегчить замену тормозных барабанов».

Освободите наконечник троса ручника из паза рычага ручного привода колодок.Снимите верхнюю и нижнюю возвратные пружины.Открутите «солдатики», удерживающие задние фрикционные накладки.Установите наконечник троса ручника в паз рычага ручного подвода колодок.Расположите новую накладку в предположительном месте крепления, после чего зафиксируйте ее «солдатиком».Установите в пазы новой колодки регулятор с рычагом, после чего прикрепите к тормозному щиту, установив «солдатик».Установите верхнюю и нижнюю возвратные пружины.

Чтобы при сборке не рассматривать растерянными глазами детали задних барабанных тормозов, еще перед разборкой сделайте фото, которые позволят беспроблемно собрать тормозной механизм.

Если вы решили менять тормозные колодки, но оставить старые барабаны, желательно спилить «буртик». В случае глубоких рытвин, неравномерного износа, барабаны перед установкой желательно проточить. После завершения работ обязательно отрегулируйте стояночный тормоз.

Колодки ручника задних дисковых тормозов

Устройство и принцип работы задних дисковых тормозов мало чем отличаются от механизмов на передней оси, поэтому и процесс замены крайне схож. Предлагаем посмотреть видео, на котором подробно показана замена задних тормозных колодок ручника на дисковых тормозах.
