Охлаждение АКПП: схема устройства и принцип работы

Автоматическая коробка передач, в отличие от механических МКПП и однодисковых роботов РКПП, подвергается более серьезным нагрузкам. Дело в том, что такая коробка имеет большое количество сопряженных элементов, взаимодействие которых основано на трении.

Также трансмиссионное масло (жидкость ATF) в автомате является не только смазочным материалом, но и рабочим телом. Другими словами, масло представляет собой рабочую жидкость. В процессе работы через ATF осуществляется передача крутящего момента в гидротрансформаторе, масло под давлением подается по каналам гидроблока и т.д.

Естественно, в результате жидкость достаточно сильно нагревается. По этой причине для поддержания оптимальной температуры АКПП нуждается в дополнительном охлаждении. Далее мы рассмотрим, как реализовано охлаждение коробки передач.

Охлаждение трансмиссионного масла в коробке автомат

Итак, с учетом особенностей работы, масло в АКПП требует эффективного охлаждения. Для решения этой задачи в конструкцию интегрирована система охлаждения АКПП. Указанная система охлаждения коробки автомат необходима для того, чтобы избежать роста температуры трансмиссионного масла и перегрева АКПП. Более того, так как современные двигатели и коробки отличаются высоким КПД, подразумевается их эксплуатация в тяжелых режимах.

В подобных условиях система охлаждения позволяет не только эффективно охлаждать коробку, но и сохранять необходимые свойства рабочей жидкости ATF. Дело в том, что от состояния, уровня и свойств гидравлической трансмиссионной жидкости напрямую зависит срок службы и качество работы автоматической коробки.

Простыми словами, трансмиссионное масло в автомате должно как можно быстрее выходить на рабочую температуру, при этом потеря свойств при сильном нагреве также недопустима. Именно по этой причине для автоматов разработана отдельная группа специальных трансмиссионных масел, а также запрещено использовать моторные масла и смазки для МКПП.

Что касается системы охлаждения коробки автомат, такая принудительная система охлаждения АКПП включает в себя:

• Маслонасос, который нагнетает масло под давлением и прокачивает трансмиссионную жидкость от движущихся элементов и деталей коробки в маслоприемник;
• Маслоприемник находится в поддоне АКПП или в радиаторе автомобиля (в зависимости от схемы реализации);

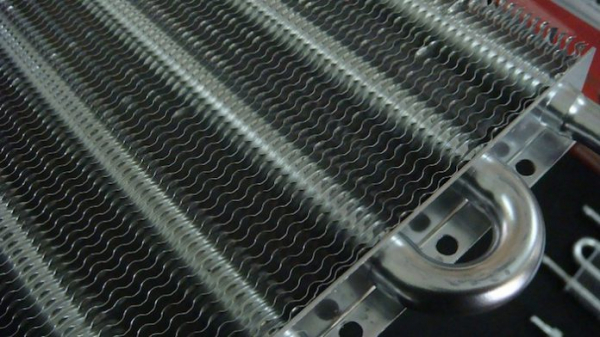

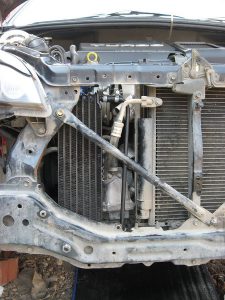

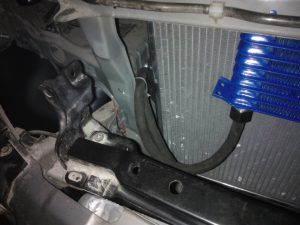

• Теплообменник для трансмиссионного масла (масляный радиатор АКПП, он же маслоохладитель АКПП) на разных моделях авто может отличаться. На большинстве автомобилей с автоматом охладитель АКПП находится в корпусе радиатора системы охлаждения двигателя. Решение позволяет упростить конструкцию, а также  улучшить охлаждение трансмиссии. На некоторых авто масляный радиатор коробки автомат может быть установлен отдельно, еще могут стоять увеличенные теплообменники для мощных ДВС, выдающих большой крутящий момент.
• Также дополнительно в систему устанавливается фильтр АКПП, который является фильтром грубой очистки (металлическая сетка или сетка из синтетики). Указанный фильтр, как и масло АКПП вместе с фильтрами тонкой очистки, нужно менять каждые 40-60 тыс. км. пробега. Если условия эксплуатации тяжелые, интервалы замен лучше сократить на 15-20%.

Не трудно догадаться, что теплообменник АКПП является одним из основных элементов системы охлаждения коробки передач. Дело в том, что загрязнения масляного радиатора коробки автомат снаружи приводят к ухудшению эффективности охлаждения жидкости ATF.

Отложения и грязь внутри теплообменника означает снижение пропускной способности и падение давления в системе охлаждения. По этой причине в рамках обслуживания АКПП нужно не только менять масло и фильтры, но и выполнять механическую очистку радиатора системы охлаждения коробки.

Чистка маслоохладителя АКПП

С учетом приведенной выше информации становится понятно, что загрязняется как наружная сторона радиатора, так и его внутренняя часть. Снаружи охладитель автомата обычно забивается грязью, пылью, пухом и т.д. В результате жидкость при прохождении через радиатор хуже охлаждается, теплообмен нарушается.

Засорение теплообменника приводит к тому, что возникает перегрев жидкости ATF. Это сказывается на работе всей коробки и гидротрансформатора. Как правило, возникают проблемы при переключении передач АКПП.

ГДТ может блокироваться (как частично, так и полностью), двигатель автомобиля при переключении режимов посредством селектора попросту глохнет, передачи могут переключаться рывками, возникают пробуксовки АКПП и т.п.

Еще продукты износа, которые неизбежно накапливаются в процессе эксплуатации, могут привести к тому, что клапан магистрали охлаждения заклинивает. В подобной ситуации риск перегрева АКПП и серьезных поломок сильно возрастает. Так или иначе, маслоохладитель коробки автомат необходимо поддерживать в чистоте, а также проверять работу клапана.

• Как правило, чистить теплообменник нужно параллельно замене трансмиссионного масла. Также можно совместить процедуру с заменой антифриза. Основная задача сводится к тому, чтобы отключить магистраль от системы охлаждения коробки автомат.

Сначала отключаются трубки охлаждения АКПП, идущие к радиатору. Затем к патрубкам радиатора нужно подключить аппарат, который под давлением прокачивает через маслоохладитель очиститель. Данный способ позволяет промыть  радиатор, удалить отложения, остатки старого масла и т.д.

Рекомендуем также прочитать статью о том, какие признаки перегрева АКПП указывают на проблемы с охлаждением агрегата. Из этой статьи вы узнаете о причинах и последствиях перегрева коробки автомат, а также об основных симптомах того, что АКПП перегревается.

По окончании процедуры к патрубкам радиатора подключается компрессор, который позволяет продуть радиатор АКПП и высушить его изнутри. Далее осуществляется обратная сборка, то есть охладитель подключается к системе охлаждения автоматической коробки.

Что касается наружной очистки, если есть такая возможность и доступ к охладителю, можно промыть радиатором Керхером под небольшим давлением. Часто такую процедуру не проводят по причине того, что радиатор спрятан за бампером, то есть для чистки потребуется снимать отдельные элементы.

Еще отметим, что также требуется проверка патрубков системы охлаждения АКПП. Дело в том, что патрубки могут со временем растрескиваться, теряется герметичность, а также отложения накапливаются внутри них. Обычно специалисты рекомендуют менять патрубки системы охлаждения автоматических коробок передач каждые 100 тыс. км. пробега.

• При замене масла в автоматической коробке передач важно помнить, что эффективность охлаждения коробки напрямую зависит от качества используемого трансмиссионного масла ATF. Специалисты по ремонту АКПП не рекомендуют экономить на качестве АТФ, а также использовать дешевые не оригинальные жидкости.

Производитель автомобиля или коробки отдельно указывает рекомендуемые трансмиссионные жидкости в мануале и другой технической документации. Помните, от технических жидкостей будет зависеть общий ресурс агрегата и качество его работы.

Подведем итоги

Как видно, регулярная замена трансмиссионной жидкости в АКПП и охлаждающей жидкости в системе охлаждения двигателя позволяет поддерживать температуру агрегатов в строго заданных пределах.

Рекомендуем также прочитать статью о том, для чего и когда нужен дополнительный радиатор охлаждения АКПП. Из этой статьи вы узнаете о назначении данного элемента, а также в каких случаях рекомендуется его установка, какой радиатор выбрать и как осуществить монтаж.

Также во время замены масла в коробке передач автомат следует не только менять фильтры АКПП и само масло в автомате, но и чистить маслоохладитель системы охлаждения автоматической трансмиссии.

Параллельно может потребоваться заменить или промыть патрубки, идущие к теплообменнику. При наличии инструментов, необходимого оборудования и определенных навыков такие операции можно выполнить своими руками даже в условиях обычного гаража.
