С приходом холодного времени года каждый автолюбитель сталкивается с проблемой прогрева двигателя, когда на улице минусовая температура. Многие из нас грешат тем, что заводят транспорт без предварительного прогрева. А вы задумывались над тем, что таким способом значительно уменьшаете срок службы двигателя? Старт без прогрева равносилен износу после пробега в 500-600 км. К счастью инженеры не оставили эту проблему «за бортом». Были разработаны системы, которые помогают разогреть двигатель и автомобиль в целом перед запуском автомобильного средства.
Гидроник, выпускаемый немецкой фирмой Eberspächer — автономная система предварительного прогрева салона и движка, помогающая за счет этого снизить его износ, а также регулировать потребление автомобилем топлива. Что же делать в том случае, если не запускается Гидроник и пишет error, а система выдает ошибки гидроника? Рассмотрим ключевые неисправности коды ошибок эберспехер , а также методы их ликвидации.

Коды неисправности систем

Гидроники относят технологическим продуктам высокой сложности, эффективная работа которых напрямую зависит от правильности монтажа. Все ошибки эберспехер условно можно разделить на три группы:

появляющиеся во время пробных запусков;
сбои, которые появляются во время использования;
неисправность или брак деталей.



Прогретый салон и двигатель автомобиля

Все коды ошибок eberspacher hydronic гидроник имеют свой индекс, состоящий из буквы и набора цифр. Именно он выводиться на дисплей системы. Буквенный показатель всегда один, это буква — F, а числовой показатель зависит от типа ошибки. Давайте рассмотрим, какие коды ошибок Гидроник могут выскакивать вам на дисплее.

Первая группа ошибок имеет числовой показатель от 010 до 017 и касаются силы напряжения на Гидронике, а также перегрева последнего.

Для лучшей наглядности коды ошибок Гидроник 10-17, название и суть неисправности, а также пути выхода из проблемы находится в списке.

Эффективная работа Гидроника напрямую зависит от правильности монтажа.

F010 «Повышенное напряжение». На контроллере без перерыва, длительностью более 20 секунд, напряжение было слишком высокое. Разомкните штекеры b1/s1, включите двигатель, замеряйте напряжение на штепселе b1 между двумя кабелями диаметром 2.5, красным и коричневым. Если напряжение превышает показатели 15 или 32 Вольта, тогда обследуйте двигатель или же динамо-машину.
F011 «Пониженное напряжение». На контроллере без перерыва, длительностью более 20 секунд, напряжение было слишком низкое. Повторите предыдущие действия, отсоединяя штекеры. Если вольтаж между кабелями меньше 10 или 20 Вольт, тогда обследуйте линии питания, предохранители, заземление (ноль по массе), проверьте напряжение в аккумуляторе.
F012 «Перегрев». Температурный показатель на датчике, отвечающем за перегрев, выше 125°С Проверьте циркуляцию воды:
нет ли утечки воды;
в наличии ли дроссель;
не допущена ли ошибка по направлению потока воды во время монтажа термостата, а также невозвратного клапана;
проверьте наличие воздуха водяном кольце;
проведите диагностику насоса воды.

Проведите диагностику датчика температуры и перегрева, возможно, их следует заменить.
F014 «Обнаружена возможность перегрева». Расхождение температурных показателей между датчиком температуры и перегрева составляет больше 25°C. Гидроник рабочий, а показатель на датчике, отвечающего за перегрев, составляет не меньше 80°C. Диагностика идентична ошибке F012.
F015 «Блокировка». Указывает на то, что перегрев обогревателя происходил больше 10 раз и он блокирован Попробуйте провести разблокировку путем /сброса ошибок eberspacher/ или проведите обследование аналогичное ошибке F012.
F017 «Выявлен перегрев». Температурный показатель на датчике перегрева больше 130°C. Произошло аварийное отключение Диагностика идентична ошибке F012.

Следующая группа кодов ошибок автономки Эберспехер объединяет
неисправности, которые отвечают за работу двигателя вентилятора обогревателя.

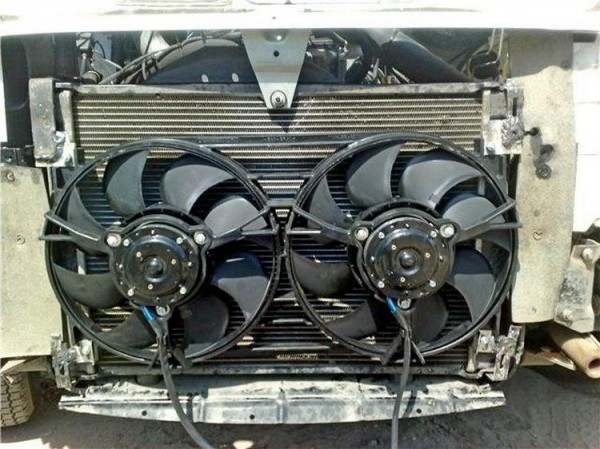

Вентилятор системы охлаждения двигателя

В Гидроник ошибка 30 выдается наиболее часто. В Гидроник ошибка 31 возникает также довольно часто, поэтому разберем методы решения этих и других ошибок, которые приводим ниже.

F020 «Свеча». Прерывание работы свечи. Продиагностируйте свечу в закрепленном состоянии. Отключите белый кабель, сечением 1.5, от камеры № 9, а коричневый кабель, сечением 1.5, от камеры № 12. Подайте напряжение силой 8/18 В ± 0.1 и сделайте замеры тока спустя 25 сек. В случае, если показатель равен указанному, тогда все в порядке, в противоположном случае — свечу следует заменить.
Свеча 8 Вольт — ток = 8.5 A +1А/-1.5А . Если свеча в норме, обследуйте провод свечи, вдруг там есть повреждения. Тест проводите. Используя напряжение с наибольшим показателем в 8 Вольт.
F021 «Свеча». Короткое замыкание, заземление или перегрузка.

Кроме диагностики двигателя вентилятора, необходимо произвести его очистку от грязи и проверить состояние вала на износ.

F030 «Скорость двигателя вентилятора для забора воздуха выходит за допустимые пределы». Протестируйте двигатель, предварительно убедившись, что минусовой и плюсовой кабель правильно подсоединены. Тестирование проводите при максимально допустимом напряжении 8.2 Вольт + 0.2 Вольт.
Замеряйте скорость двигателя вентилятора для забора воздуха, предварительно отсоединив коричневый кабель сечением 0,75 от камеры № 14 и черный 0,75 от камеры № 13. Используя тахометр (бесконтактный) замеряйте скорость, если она меньше показателя в 1000 об/мин, следует заменить вентилятор, если больше — контроллер.



Ошибки Гидроника на дисплее модульного таймера



F031 «Прерывание двигателя вентилятора для забора воздуха». Обследуйте, правильно ли положены кабели от двигателя вентилятора, нет ли в наличии повреждений. Следующим этапом проведите диагностику аналогичную ошибке F030.
F032 «Двигатель вентилятора для забора воздуха». Короткое замыкание двигателя, перегрузка, заземление Проверьте крыльчатку на наличие посторонних вещей (грязь, налипший лед). Удалите лишнее. Продиагностируйте работу агрегата, проведя замеры сопротивления, которое возникает между проводом и корпусом. В случае если сопротивление меньше 2 kW — произошло заземление, если больше данного показателя — проведите тестирование по принципу устранения ошибки F030.
F038 «Реле вентилятора автомобиля». Произошло прерывание. Проверьте питание реле, ликвидируйте прерывание или же поставьте новое реле.
F039 «Реле вентилятора автомобиля». Заземление, короткое замыкание или перегрузка Извлеките реле, в случае появления ошибки F038, замените старое реле на новое.

Группа ошибок с нумерацией от 041 до 048 отвечают за функционирование водяного и дозирующего насоса.

F041 «Водяной насос». Прерывание функционирования насоса. Прежде всего, обследуйте кабель, отвечающий за насос. Для этого коричневый провод сечением 0,5 отсоедините от камеры № 10, и камеры № 11. В случае невозможности устранить прерывание, замените водяной насос.
F042 «Водяной насос». Заземление, короткое замыкание или перегрузка Отсоедините провода водяного насоса. Если выводиться ошибка F041. необходимо устанавливать другой насос.
F047 «Дозирующий насос». Заземление, короткое замыкание или перегрузка Отсоедините провода дозирующего насоса. Если выводиться ошибка F047, необходимо устанавливать другой насос.
F048 «Дозирующий насос». Прерывание работы Прежде всего, обследуйте кабель, отвечающий за насос. В случае невозможности устранить прерывание, замените водяной насос.

Многих интересует, как сбросить ошибки на Гидронике самостоятельно?

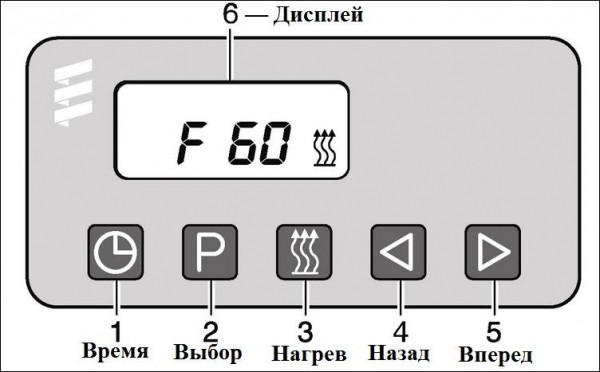

Дисплей модульного таймера

Чтобы провести на Гидронике сброс ошибки можно использовать несколько диагностических устройств: модульные часы, установленные в автомобиле, клиентская программа KD 2000 или пульт дистанционного радиоуправления TP5. Для этого нажмите кнопку «Нагрев», потом кнопку «Время», а потом удерживайте 2 секунды кнопку «Предварительный выбор». Выключите зажигание, одновременно зажмите кнопки «Время» и «Предварительный выбор», опять включите зажигание. Дисплей Гидроника отобразит отсутствие ошибки.
