Подключение сабвуфера в автомобиле: что нужно знать

Как показывает практика, многие автовладельцы меняют как штатную магнитолу, так и акустику на улучшенные аналоги. Также возможны варианты, когда акустика остается штатной, однако вся система дополняется сабвуфером.

При этом саб является важным элементом, так как его задачей является воспроизведение самых низких частот. В результате правильно установленный и настроенный сабвуфер способен сделать звук в машине мощным и объемным.

В этой статье мы рассмотрим, как выполняется установка сабвуфера в автомобиле, как подключить сабвуфер к усилителю, выполнить подключение сабвуфера к магнитоле и т.д.

Сабвуфер в машину:  особенности и отличия

Итак, улучшить звучание в машине можно при помощи установки активного сабвуфера или пассивного сабвуфера. Прежде всего, на начальном этапе важно подобрать сабвуфер по мощности. Если же говорить об особенностях, существует несколько типов сабвуферов, однако зачастую в  машины устанавливается пассивный или активный саб.

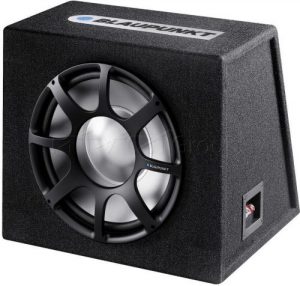

Пассивный может иметь одну или нескольких низкочастотных динамических головок (НЧ головка) в цельном корпусе из фанеры или дерева. При этом такой сабвуфер нужно подключать к внешнему усилителю через НЧ фильтр. Данный фильтр пропускает только низкочастотный сигнал. Усилитель и фильтр приобретаются отдельно с учетом предпочтений заказчика и финансовых возможностей.

В свою очередь, активный саб является полностью готовым  и универсальным решением (динамик, фильтр и  усилитель заключены в корпус). Подобные устройства проще подключить (достаточно подключить питание и подать звуковой сигнал).

Однако часто интегрированные компоненты в устройстве активного саба низкого или среднего качества. Например, встроенный усилитель в «активнике» зачастую будет хуже по качеству и слабее по мощности по сравнению с внешними  усилителями для пассивного сабвуфера.

С учетом сказанного выше, при покупке сабвуфера стоит обратить внимание на то, что пассивный сабвуфер изначально дешевле активного, при этом требуется отдельно приобретать усилитель и НЧ-фильтр. В результате такой комплект хорошего качества получается дороже по стоимости, чем готовый активный саб.

При этом возможность выбора компонентов позволяет получить более мощное и качественное звучание, тогда как активный сабвуфер является бюджетным решением со средними показателями.

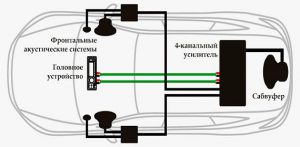

Подключение сабвуфера: схема

Разобравшись с видами сабов, можно переходить к тому, где установить сабвуфер, а также как установить сабвуфер в машину и подключить его к магнитоле, к усилителю и т.д.

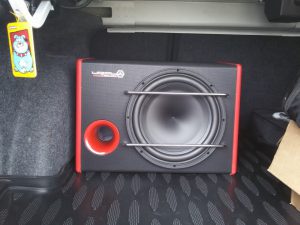

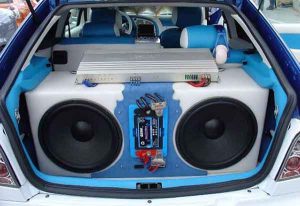

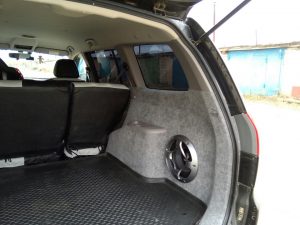

Что касается места установки, это зависит от типа кузова авто, размера багажника и т.д. Например, в седан нужен боле мощный саб, который обычно размещают в багажнике. Реже сабвуфер ставится на задней полке, монтируется в нишах задних крыльев сбоку для сохранения вместительности багажника и т.д.

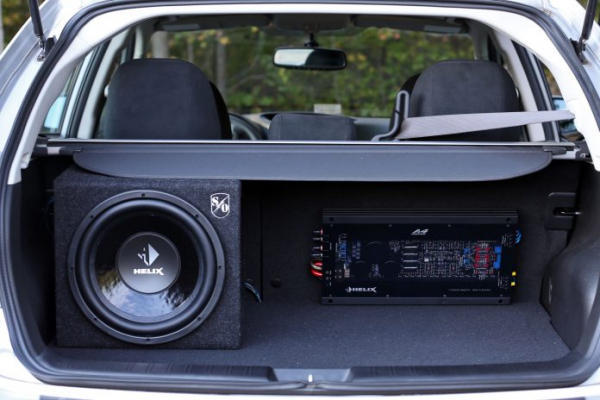

Кстати, в хэтчбек или минивен не обязательно ставить саб с большой мощностью, как в седане, так как багажное отделение фактически не отделено от салона. В этом случае устройство может меньшим по размеру и более компактным, при этом мощности будет достаточно.

Подключение пассивного сабвуфера

Теперь перейдем к монтажу. Для монтажа пассивного сабвуфера необходимо иметь:

• проводку (питание, «тюльпаны», плюсовой провод к усилителю и автомагнитоле);
• предохранитель и конденсатор;
• плоскогубцы и кусачки, изоленту, стяжки;
• нож, набор гаечных ключей, разводной ключ, отвертку плоскую и крестовую;

Одним из важнейших этапов является прокладка кабеля питания к усилителю. С учетом того, что сабвуфер обычно ставится в багажнике, а усилитель  крепится рядом, провода прокладываются через салон машины от источника питания.

1. Перед выполнением всех работ нужно снять клеммы с АКБ, чтобы избежать рисков короткого замыкания. Обратите внимание, обычно акустику подключают через кроссовер к усилителю, а также к магнитоле
2. Сначала нужно найти жгут проводов, идущих в салон из подкапотного пространства. Часто отверстие, через которое проходят провода в салон, закрыто заглушкой. Если отверстия в кузове нет, его нужно просверлить отдельно.
3. Затем следует по салону провести кабель питания. Чтобы это сделать, потребуется в отдельных местах снимать обшивку, накладки порогов и т.д. Провод питания следует проводить без заломов и изгибов.
4. К сабу питание подключается с учетом соблюдения полярности. Проложив питание, усилитель нужно соединить с магнитолой. В этом случае нужны провода «тюльпаны» и провод, управляющий питанием усилителя.

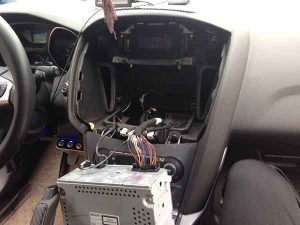

5. Магнитолу следует извлечь из шахты, «тюльпаны» подключаются по цветам разъемов. Чтобы сабвуфер и магнитола включались одновременно,  тогда используется соответствующий  плюсовой провод. Далее провода и силовой кабель проводятся через салон  и подключаются к усилителю. Сам усилитель подключается к сабвуферу путем соединения каналов усилителя с сабом.

Обратите внимание, прокладывая силовой провод от плюса аккумулятора под капотом необходимо установить предохранитель. Кстати, все провода на сабвуфер, на усилитель  и т.д. (как силовые, так и аудио)  должны отличаться высоким качеством. Соединения должны быть надежными.

Также при подключении питания на магнитолу, питание подается и на усилитель, чтобы реализовать одновременное включение магнитолы и усилителя. Еще добавим, что часто в схеме установки используется конденсатор. Как правило, он нужен в том случае, если усилитель имеет максимальную мощность от 400 Вт.

Ставить конденсатор модно как под капотом, так и ближе к усилителю или сабвуферу. Конденсатор нужен для того, чтобы избежать быстрой разрядки АКБ при прямом подключении усилителя на аккумулятор.

Подключение сабвуфера к магнитоле без усилителя

Также отметим, некоторые автовладельцы интересуются, как подключить сабвуфер к штатной магнитоле или магнитоле без усилителя. Обратите внимание, подключить саб к магнитоле без усилителя можно, но делать этого не рекомендуется.

Такое подключение «убивает» как  НЧ головку сабвуфера, так и усилитель магнитолы.  Прежде всего,  в этом случае  вместо низких частот  на саб будет идти полный сигнал, также из строя может выйти усилитель магнитолы, который попросту не способен работать под большой нагрузкой.

Подключение активного сабвуфера

Схема подключения сабвуфера  активного типа проще  по сравнению с пассивными сабвуферами.  В этом случае также нужны силовые провода и провода для передачи аудио сигнала. Силовой провод напрямую подключается на «плюс» аккумулятора, при этом важно, чтобы такой провод имел соответствующее сечение (чем больше, тем лучше).

Также в цепь питания ставится предохранитель, способный защитить от короткого замыкания, перегрузок и т.д. Предохранитель лучше ставить под капотом, ближе  к аккумулятору. При этом должен быть обеспечен свободный доступ к данному элементу.

Минус должен быть хорошо прикреплен к кузову авто,  то есть при подключении  соединение реализуется проводом между массой на кузов и GND самого сабвуфера. В том случае, если магнитола имеет отдельный линейный выход на сабвуфер, будет достаточно проложить от нее  до саба экранированный коаксиальный кабель (на одной стороне выход SubOut на магнитоле соединяется с выходом Lineln на сабе).

Обратите внимание, далеко не всегда такой выход есть на магнитолах. По этой причине необходимо рассмотреть подключение сабвуфера к магнитоле без линейного выхода. На деле, сами разъемы линейного выхода  это «тюльпаны».

При этом на автомобильных усилителях есть линейные входы и выходы, на которые сигнал можно подать с выходов на динамики. Получается, если на магнитоле нет линейного выхода, сабвуфер подключается через высокоуровневый вход через простой акустический провод. Главное, соблюдать полярность подключения.

Однако бывает и так, что на усилителе или активном сабвуфере такого входа нет. В подобной ситуации решением является адаптер высокого уровня. Фактически, это преобразователь (конвертер) уровня сигнала.

Такое устройство подключается на выход магнитолы, после чего с адаптера берется линейный сигнал, подаваемый на усилитель. Различные адаптеры позволяют также отрегулировать уровень сигнала, благодаря чему после подстройки удается подать сигнал без искажений.

Как подключить сабвуфер от домашней акустики к магнитоле в машине

Как показывает практика, часто владельцы предпочитают самый бюджетный вариант небольшого улучшения звука в авто. Речь идет о подключении сабвуфера (например, от домашнего кинотеатра) к автомагнитоле.

Данное подключение можно реализовать путем подачи питания через инвертор 12/220В. Еще одним вариантом является прозвон тестером и обнаружение подходящих контактов на плате усилителя (+12В), которые необходимы для подключения сабвуфера.

Рекомендуем также прочитать статью о том, как подключить магнитолу в машине своими руками. Из этой статьи вы узнаете о видах автомагнитол, а также на что обратить внимание при подключении головных устройств в машине и как реализовать такое подключение ГУ самостоятельно.

Решив вопрос с питанием, необходимо подать сигнал на вход сабвуфера. Сигнал берется с линейного выхода магнитолы, для соединения магнитолы и саба нужен экранированный провод.

Советы и рекомендации

Как видно, существует несколько вариантов и схем подключения сабвуфера. При этом также добавим, что автомобильную акустику и сабвуфер также в ряде случаев подключают через кроссовер.

Если подключать сабвуфер через кроссовер автомобильный, можно заметно улучшить качество звука. Прежде всего, кроссовер является устройством, которое делит частотный диапазон, выполняя функции частотного фильтра.

Другими словами, чтобы на саб подавались только низкие частоты, без примесей верхних и средних, требуется фильтр частот. Это также справедливо и для других колонок в автомобиле, особенно для высокочастотных «пищалок». Такое разделение сигнала позволяет лучше детализировать музыку.

Что касается самих кроссоверов, они бывают активными, пассивными, однополосными и двухполосными. Пассивные дешевле и намного проще по конструкции, не имеют активных элементов.

Рекомендуем также прочитать статью о том, что такое модуль автозапуска двигателя. Из этой статьи вы узнаете, как установить автозапуск на автомобиль, а также какие преимущества и недостатки имеет данное решение.

Фактически, такой кроссовер это катушка индуктивности, емкость и сопротивление. В результате устройство  снижает мощность сигнала, выдерживает меньшие пиковые нагрузки и быстрее выходит из строя. Подключается данный тип кроссоверов перед самим динамиком.

В свою очередь, активный кроссовер стоит дороже, ставится  перед усилителем. Такой фильтр отличается от пассивного возможностью точной и детальной настройки срезов частот.

Еще добавим, что выполнять любые работы по подключению электрооборудования в авто необходимо со снятия клемм с АКБ. При установке важно помнить, что соединения должны быть надежными, провода должны иметь нужное сечение, быть в качественной изоляции,  крепиться хомутами, укладываться в гофре и т.д.

То же самое можно сказать и о креплении оборудования. Все элементы, в том числе и акустика, усилители, кроссоверы, сабвуфер, магнитола и другие элементы должны быть надежно закреплены.

Запрещено игнорировать необходимость установки предохранителя. Предохранители должны подбираться с учетом  мощности, энергопотребления и других паспортных характеристик устройств, которые устанавливаются и подключаются  в автомобиле.

Что в итоге

С учетом приведенной выше информации становится понятно, что в комплексе с другими решениями правильно подобранный и грамотно установленный сабвуфер  позволяет получить качественный звук в автомобиле.

Если же авто уже имеет качественную акустику и  магнитолу, установка сабвуфера в автомобиль  позволит поднять качество звука на новый уровень. Главное, правильно подобрать сабвуфер по типу и мощности, а также учитывать все рекомендации касательно подключения.

Напоследок отметим, что опытные специалисты рекомендуют использовать пассивные сабвуферы, так как в этом случае можно подобрать отдельные элементы (НЧ динамик, усилитель на саб и т.д.). Хотя стоимость подобного решения будет выше, чем покупка и установка активного сабвуфера, качество звука на деле окажется намного лучше (при условии грамотного подбора и установки, а также настройки саба).
