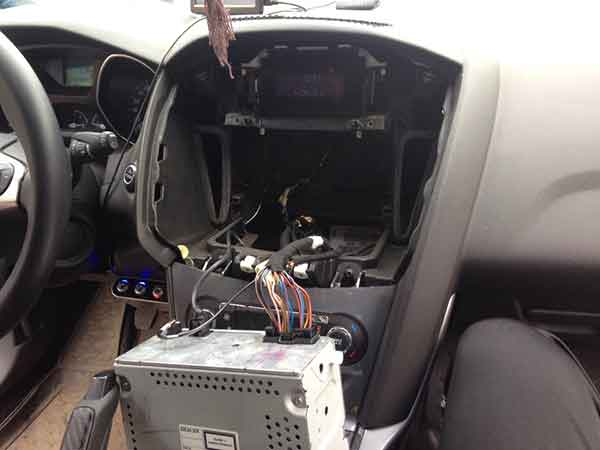

Подключение усилителя к магнитоле: как правильно подключить усилитель
Современный автомобиль имеет набор стандартных опций, обеспечивающих водителю и его пассажирам во время движения комфорт и безопасность. Однако установленная на автомобиль штатная система мультимедиа (магнитола) часто не устраивает автовладельцев по качеству звучания.
Данную проблему обычно решают путем установки нештатного усилителя мощности, особенно если меняют сами колонки в машине на более мощные и качественные. Также часто может быть установлена и другая магнитола.
При этом важно знать, как подключить усилитель в машине правильно, чтобы получить полную работоспособность и хороший результат. Давайте рассмотрим, как подключить усилитель к магнитоле самостоятельно.
Содержание статьи:
Внешний усилитель в автомобиле: для чего нужен, как устроен и работает
Итак, основным элементом, влияющим на звук, является на само устройство, а встроенный в магнитолу усилитель, который обычно слабый, искажает звучание даже на средней громкости, не способен «раскачать» более мощную акустику и т.д.
Устанавливая другой усилитель (внешний), повышается не только качество звука, но и мощность самого звукового сигнала. Основное назначение устройства заключается в усилении поступающего на него от магнитолы сигнала без искажений. Сигнал малой амплитуды, поступающий от магнитолы на вход усилителя, на выходе увеличивается до определенного значения, необходимого для нормальной работы динамиков.
Еще усилитель можно подключить к сабвуферу, это позволит оптимально настроить аудиосистему автомобиля, так как входной и входной сигналы отличаются только мощностью.
Также подключение через кроссовер позволяет воспринимать звук лучше на всех диапазонах частоты. Как показывает практика, напряжение в 14.2 В, обеспечивающие максимальную мощность усилителя, не всегда соответствует напряжению бортовой сети автомобиля.
По этой причине возникает необходимость установки электролитических конденсаторов большой емкости, которые накапливая необходимый заряд при пиковой нагрузке, не допускают «проседания».
Конструкция любого усилителя, причем независимо от количества каналов (1-6) и от способа усиления (аналоговый и цифровой сигналы), состоит из трех основных узлов:
- Входная схема — «чувствительность» входного узла должна соответствовать уровню подаваемого с магнитолы сигнала (любой источник звука имеет свой уровень выходного напряжения). Несоответствие уровней может привести к искажению сигнала на выходе;
- БП (блок питания) – преобразовывает (увеличивает) напряжение поступающие от аккумулятора автомобиля (АКБ). Использование в БП трансформатора позволяет контролировать и повышать напряжение питания;
- Выходной каскад (ВК) – усиливает сигнал, подающийся на динамические головки. Одним из основных элементов ВК является транзистор большой мощности, который, работая в режиме ключа, обеспечивает подачу большого напряжения с БП на выход усилительного устройства посредством преобразования напряжения с блока питания.
Подключение усилителя — процедура не самая простая, но и не сложная. Для начала нужно определиться с выбором усилителя, потом с местом его установки, затем подключить его к магнитоле, сабвуферу и колонкам. При этом нужно четко следовать инструкциям.
Количество предлагаемых сегодня на рынке усилителей достаточно велико. Все они классифицируются по способу усиления, их два: цифровой D и аналоговый (AB), также есть отличия по количеству каналов.
Краткая характеристика устройств разной классификации по количеству каналов:
- 1-но канальный усилитель применяется в основном для сабвуферов. Тип усиления с номинальной нагрузкой 2Ом (специальный регулятор звука позволяет настроить под себя аудиосистему);
- 2-х канальный усилитель позволяет реализовать подключение двух динамических головок с большой мощностью;
- 3-х канальный (довольно редко встречающийся);
- 4-х канальный позволяет использование в двухканальном режиме, подключение к сабвуферу либо подключение четырех динамиков (возможность подключения сабвуфера и двух динамиков);
- 5-ти канальный УМ – подключение четырех динамиков и одного сабвуфера;
- 6-ти канальный УМ используется редко, поскольку быстро разряжает АКБ автомобиля (подключение четырех динамиков и одного сабвуфера).

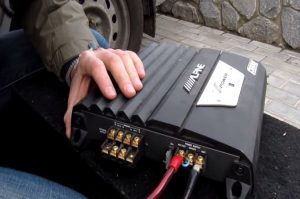

Место расположения усилителя и провода на усилитель
Определившись с типом, нужно знать, как правильно подключить усилитель с учетом его места расположения, так как от этого зависит длина монтажных проводов. Например, при установке усилителя в багажнике автомобиля могут понадобиться дополнительные соединительные провода (соединение магнитолы с усилительным устройством и сабвуфером).
Место монтажа усилителя должно быть с нормальной циркуляцией воздуха ( усилитель имеет свойство нагреваться). Несколько возможных вариантов установки усилителя мощности:
- багажник автомобиля (недостаток: большое количество соединительных проводов, достоинство: свободное пространство);
- центр либо передняя часть салона автомобиля (с нагрузкой хорошая связь и большой диапазон уровня переходной частоты);
- задняя полка в автомобилях купе либо седан;
- под водительским либо пассажирским сидением (преимущество такого расположения заключается в свободном доступе к устройству при необходимости, экономии соединительных проводов и улучшении качества звучания).
Примечание: длина монтажного провода будет зависеть от варианта установки и от конструкции самого автомобиля. Для системы мультимедиа понадобится порядка 5-6 метров, для автомобильных колонок порядка 3-4 метров.
Сами провода на усилитель и предохранитель являются важным элементом. Межблочные провода (провода межблочного соединения) и питания выбирают согласно параметрам (мощности) усилительного устройства, при этом прибавив еще 30% из-за низкого КПД.
Например:
- При громкости звука на максимум, потребляемая мощность 2-х канальных усилителей с суммарной мощностью 200 Вт будет составлять порядка 260 Вт;
- Опираясь на закон Ома и учитывая, что напряжение АКБ 12В, получаем силу тока 21.6А. От силы тока зависит сечение соединительного провода.
Еще добавим, что важным элементом в схеме подключения является предохранитель (при возникновении короткого замыкания исключает возгорание). Элемент номиналом 50А устанавливают вблизи АКБ автомобиля. Предохранители бывают разных видов: AGU, ANL и др.

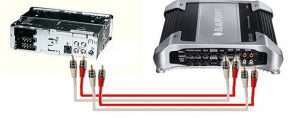

Необходимо отметить, что кроме знания того, как подключить магнитолу к усилителю, важно учитывать особенности провода и качество сигнала. Если иначе, качество звукового сигнала, идущего от магнитолы к усилителю, напрямую зависит от межблочного кабеля.
Основные минимальные требования к выбору межблочного кабеля:
- не тонкий кабель, со сплошным экранированием;
- кабель с прочной изоляцией и хорошей центральной жилой;
- качественный RGA разъём.
Как подключить усилитель в машину: схема подключения усилителя

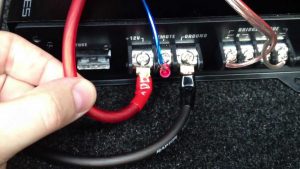

Стандартное подключение — подключение провода питания с АКБ автомобилем напрямую (положительная клемма АКБ соединена с плюсом, кузов автомобиля с минусом). Отдельным кабелем через предохранитель подается питание от АКБ на усилительное устройство.
Особенности схемы подключения:
- Красный провод «+» соединяют с гнездом усилителя с соответствующим обозначением напряжения питания;
- Черный провод «-» подсоединяют к разъему межблочного кабеля GND;
- Сигнальный провод от магнитолы соединяют с гнездами «Remote».
Обратите внимание, конденсатор используется, как правило, в комплекте с усилителями большой мощности. Теперь рассмотрим более подробно, как подключить усилок, а также последовательность подключения своими руками.
Рекомендуем также прочитать статью о том, какие колонки лучше купить в машину, динамики 16 см, 13 и т.п. Из этой статьи вы узнаете, на что обращать внимание при выборе автоакустики, а также какие тонкости и нюансы следует учитывать при подборе колонок в авто.
Ознакомившись со схемой подключения, при наличии необходимых материалов и инструментов, можно самостоятельно приступать к монтажу усилительного устройства.
Общий порядок установки:
- Определившись с местом установки, приступаем к монтажу усилителя;
- Прокладываем провода от магнитолы к усилителю (дополнительный и сигнальный провода);
- Протягиваем кабель питания от АКБ к усилителю вдоль штатной проводки автомобиля, возле АКБ нужно установить предохранитель;
- Подсоединяем сигнальный кабель в соответствии с инструкцией;
- Подключаем к разъему на усилительном устройстве « Remote» и к разъему на источнике сигнала «B+Ant» дополнительный кабель;
Подключаем усилитель к колонкам (при мостовой схеме подключения один канал усилительного устройства соединяют с клеммой нагрузки «+», а другой с клеммой нагрузки «-»
- При необходимости, соединив коротким проводом с усилителем, установить конденсатор;
- Подключив и проверив правильность установки, нужно настроить и отрегулировать усилитель мощности в соответствие с инструкцией от производителя;
Что в итоге
Как видно, подключение усилителя к магнитоле потребует специальных знаний при выборе самого устройства, межблочных проводов, провода питания и т.д. Также при подключении необходимо строго следовать инструкциям, соблюдая полярность питания. По окончании монтажных работ следует проверить схему подключения и, соответственно, работоспособность автомобильного усилителя мощности.
Рекомендуем также прочитать статью о том, как настроить сабвуфер в автомобиле правильно. Из этой статьи вы узнаете, для чего нужна настройка саба в машине, а также как выполняется данная операция и на что следует обращать внимание в рамках выполнения подобной процедуры.
В качестве итога хотелось бы отметить, что не следует останавливаться на дешевых усилителях малоизвестных производителей. Как правило, в этом случае не следует рассчитывать как на надежность, так и на хороший звук. По этой причине следует уделять отдельное внимание не только мощности и параметрам усилителя, но и фирме-производителю, гарантийным обязательствам продавца и т.п.
