Правильная установка подушек двигателя

Опоры используются для минимизации вибраций, передаваемых на кузов во время работы двигателя и трансмиссии. Рассмотрим, как установить подушку двигателя, чтобы не уменьшить ее ресурс и не ускорить появление стуков. На видео покажем процесс замены своими руками.

Конструктивные особенности

Жесткое крепление двигателя способствует передачи шумов в салон авто и повышает нагрузку на детали ДВС, так как при проезде неровностей кузов неизбежно «играет». Поэтому в конструкции подушек используются вибродемпфирующие материалы. В современном автомобилестроении применяется несколько видов конструкции опор:

резинометаллическая подушка. Крепление агрегатов осуществляется к металлическим элементам, между которыми находится слой резины. Идентичную конструкцию имеют сайлентблоки, использующиеся в подвеске автомобиля. Данный тип подушек является наиболее распространенным, поскольку имеет большой ресурс и низкую себестоимость производства. В некоторых видах резинометаллических опор используются пружины, повышающие жесткость, а также буферные элементы, снижающие ударные нагрузки. В качестве демпферного материала применяется резиновый сплав или полиуретан;гидравлическая подушка. Принцип действия приближен к работе амортизаторов. Конструкция гидроопор является более прогрессивной, поскольку позволяет адаптировать гашение вибраций под изменяющуюся амплитуду колебаний двигателя и КПП. Устройство предполагает наличие рабочей жидкости, мембраны, верхней (рабочей) и нижней (расширительной) камер, а также дросселирующего канала. На холостых оборотах вибрации ДВС гасит мембрана. При возрастании оборотов жесткости мембраны не хватает, поэтому гашение колебаний начинает осуществляться гидравлической жидкостью. Благодаря такому принципу работы подушка остается мягкой на холостом ходу, меняя жесткость только по мере возрастания оборотов двигателя.

Рассматривать устройство электромагнитных и электровакуумных подушек двигателя мы не будем, так как встречаются они только на автомобилях представительского класса, где замена подушки двигателя своими руками – явление на грани фантастики.

Где находится и как выглядит опора двигателя

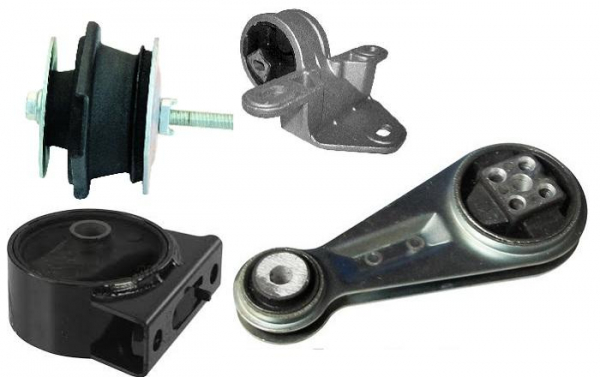

Подушки могут крепить двигатель к подрамнику, раме или непосредственно к кузову автомобиля. На фото представлены основные виды опор, так что найти по аналогии опору ДВС на своем автомобиле сможет даже начинающий автолюбитель. Для надежной фиксации мотора используется как минимум 3 подушки. Чаще всего используется схема с тремя нижними и двумя верхними опорами.

Симптомы поломки

Подушки двигателя не имеют четко обозначенного эксплуатационного ресурса, а поэтому замена в большинстве случае происходит только после проявления характерных симптомов:

появление вибраций только при разгоне либо на низких оборотах;глухие стуки при переключении передач, сбросе газа либо резком нажатии на педаль акселератора;двигатель начинает потряхивать при переводе селектора КПП в положение D или R (для авто с АКПП).

Диагностика

Дабы замена подушек двигатели не была напрасной, необходимо должное внимание уделить диагностике. Основные неисправности:

проседание резинового слоя, вследствие чего металлические части опоры начинают контактировать, тем самым передавая вибрации с подушек на кузов (характерно лишь для некоторых типов конструкции);отслоение резинотехнического слоя от металлических обойм, что приводит к болтанке;появление трещин, надорванностей резины;разрушение демпфирующего слоя вследствие попадания моторного масла либо иных технических жидкостей, разъедающих резину подушек;разгерметизация, вследствие чего из гидроопоры вытекает рабочая жидкость (обычно это гидравлическая жидкость либо пропиленгликоль, использующийся при изготовлении антифриза);обламывание металлического кронштейна (поломка редкая, но все-таки случается).

Проверку стоит начинать с визуального осмотра. Если явных признаков неисправности не было выявлено, необходимо завести двигатель. За верхними подушками можно наблюдать, открыв капот, задние и боковые опоры чаще всего хорошо видны из смотровой ямы. Попросите помощника «покрутить» двигатель, так как вибрации могут проявлять себя лишь в определенной частоте оборотов. Нелишним будет тронуться, а в авто с АКПП перевести селектор по очереди во все положения. Часто стуки подушки проявляются при запуске и остановке ДВС.

Инструмент для ремонта своими руками

Для того чтобы установить подушку двигателя, вам потребуются:

набор ключей и головок (точное количество зависит от размера болтов, использующихся на старой и новой подушках, а также количества деталей, которые придется снять для получения доступа к опорам. Вся эта информация находится в руководстве по эксплуатации и ремонту к вашей модели авто);домкрат, который будет использован для поддержания двигателя, пока будет происходить замена;

Из дополнительных средств может потребоваться щетка для очистки грязи с болтов, а также WD-40 либо ее аналог для борьбы с прикипевшими гайками.

Снятие и установка

Если посмотреть в суть вопроса, то самостоятельно заменить подушки двигателя можно даже при базовых слесарных навыках. Краткое описание процесса:

устанавливаем противооткатные упоры, желательно снять «-» АКБ, если работы будут происходить вблизи стартера;демонтируем элементы, которые закрывают доступ к крепежу;через небольшую доску либо плотную резину создайте упор под двигателем или КПП вблизи подушки, которую необходимо заменить. Устанавливать домкрат нужно под стенку поддона, дабы избежать вмятин. Не нужно создавать большое усилие, так как домкрат будет служить лишь точкой опоры. Для моторов и КПП с пластиковыми поддонами упор необходимо найти на корпусе коробки или блоке двигателя;откручиваем крепежные болты и гайки. Если после откручивания гайки оказывается, что болт прикипел и не выходит от руки, подденьте его небольшим рычагом. Если вы открутили весь крепеж опоры, а она не выходит, попробуйте немного опустить или поднять двигатель домкратом. Есть вероятность, что мотор, немного перекосившись, зажал подушку;установка новой опоры и сборка осуществляется в обратном порядке. Как и при снятии, для того чтобы установить опору, возможно, придется корректировать положение двигателя домкратом.

Если у вас недостаточно слесарного опыта, все необходимые моменты затяжки, впрочем, как и детальное руководство по замене подушек, вы можете найти в руководстве по ремонту и эксплуатации вашего автомобиля. Если вы меняете все опоры мотора или КПП, то производить замену следует последовательно – открученной должна быть только одна точка крепления.

Покупка: установить оригинал или аналог?

Замена подушек избавит вас от описанных выше симптомов только в том случае, если новая деталь будет соответствовать характеристикам оригинальной опоры. Часто водители, пытаясь сэкономить, устанавливают дешевые аналоги от сомнительных брендов. После установки подушек вибрации не только не исчезнуть, но и могут усилиться. Все дело в качестве резинотехнических материалов, используемых при изготовлении опор. Если ваши подушки необходимо заменить, лучше купить оригинальную деталь либо аналог от проверенного производителя.
