Не работает датчик скорости: признаки неисправности и проверка

Датчик скорости автомобиля (ДСА) необходим для измерения скорости движения авто. Показания с датчика передаются на электронный блок управления (ЭБУ), который  управляет мотором и корректирует работу двигателя. На подавляющем большинстве автомобилей датчик скорости находится непосредственно на коробке переключения передач ближе к механизму привода спидометра.

Среди основных неисправностей ДСА можно выделить: обрыв цепей, повреждение или окисление контактов, выход из строя самого датчика, неисправности привода датчика скорости. При возникновении неисправностей  датчик скорости  проверяют со снятием и без демонтажа:

• мультиметром (замеряя сигналы в рамках рабочего цикла);
• при помощи контрольной лампы;

Подробная информация о признаках  неисправности датчика скорости, а также способах его проверки, представлена в нашей статье.

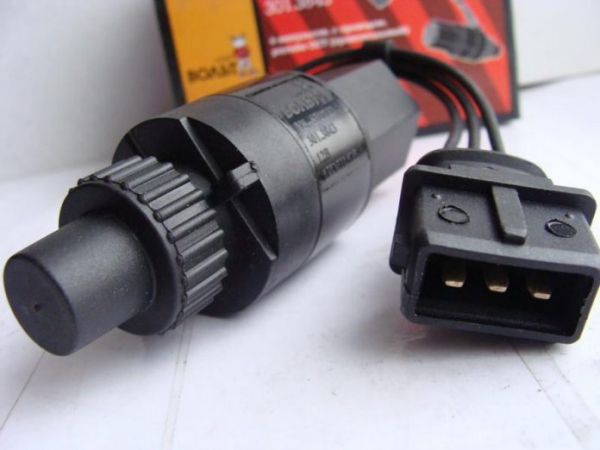

Датчик скорости на автомобиле: где стоит

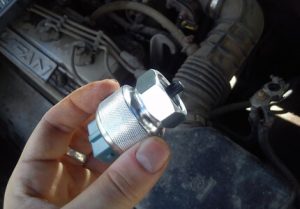

Расположен датчик скорости на КПП, в области механизма привода спидометра. Основная задача датчика скорости автомобиля (ДСА) – измерение скорости, после чего данная информация передается на ЭБУ.

Получив сигнал от ДСА, электронный блок регулирует обороты холостого хода, управляет количеством воздуха, поступающего в двигатель, а также изменяет ряд других параметров. Чем быстрее движется автомобиль, тем большей оказывается частота сигналов, которые передаются от датчика скорости.

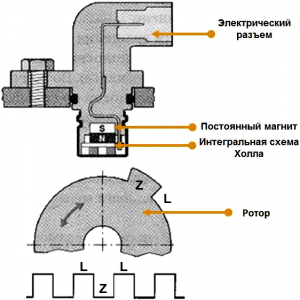

Как работает ДСА

В основе работы датчика скорости лежит эффекта Холла. Сформированный датчиком частотно-импульсный сигнал, который передается на ЭБУ, прямо пропорционален той скорости, с которой вращаются колеса автомобиля.

Далее блок управления двигателем «просчитывает» интервал между импульсами, определяя скорость авто.

Вышел из строя датчик скорости: признаки неисправности

Очевидным признаком  проблем с ДСА является неработающий спидометр.  Если инжекторный двигатель глохнет  на холостом ходу или на переходных режимах,  причиной тоже может быть датчик скорости автомобиля.

В случаях, когда датчик скорости (датчик спидометра) полностью вышел из строя или передает неправильные данные, силовой агрегат работает крайне нестабильно.

При возникновении подобных сбоев в работе мотора следует обращать внимание на признаки неисправности датчика скорости, а также необходима проверка датчика скорости (может быть выполнена своими руками).

На начальном этапе важно определить, что датчик скорости не работает и причиной сбоев в работе мотора является  поломка ДСА. Следует обратить внимание на следующие признаки неисправности  датчика спидометра:

• в режиме ХХ двигатель работает нестабильно;
• при движении ТС спидометр не работает или показания неверные;
• пропала тяга, мощность двигателя сильно снижена;
• машина разгоняется рывками, заметны провалы при разгоне;
• при отпускании педали газа после разгона авто отмечаются рывки;
• расход топлива сильно увеличен

Также на панели приборов обычно должен загореться «check», при этом ошибка прописывается в памяти ЭБУ в виде соответствующего кода. Обратите внимание, на некоторых авто «чек» может не гореть. Еще отмечены случаи, когда БК автомобиля проводит самодиагностику  и выдает ошибку «отсутствие сигнала ДСА».

Не работает датчик спидометра: причины

Неисправности ДСА обычно вызваны разрывами цепи, повреждением или окислением контактов.

Конструктивно сам датчик скорости автомобиля достаточно надежен (рассматривая датчик скорости, схема устройства достаточно проста).

Также важно учитывать и тот факт, где стоит датчик скорости. Расположение в подкапотном пространстве на КПП не позволяет исключать замасливание, попадание технических жидкостей, воды и грязи и т.д.

• На начальном этапе необходимо проверить проводку и контакты на предмет целостности. Что касается контактов, необходимо произвести их чистку и смазку (подойдет смазка типа Литол);
• Провода на датчик скорости обычно разрываются около штекера в месте изгиба, так как проводка перетирается и трескается изоляция;
• Параллельно рекомендуется проверить сопротивление в цепи заземления. Нормой является показатель 1Ом.

Если дефектов проводки и контактов не обнаружено или рассмотренные выше методы  не позволяют устранить неполадку, необходимо проверить датчик скорости на работоспособность.

Как проверить датчик скорости своими руками

Среди основных способов проверки ДСА можно выделить:

• проверку вольтметром;
• диагностику при помощи контрольной лампы;

На многих авто установлен датчик, работа которого основана на эффекте Холла. Проверить ДСА данного типа не сложно. Однако встречаются датчики скорости других типов: язычковый датчик, а также  индуктивный датчик скорости.  Способ проверки таких датчиков несколько отличается.

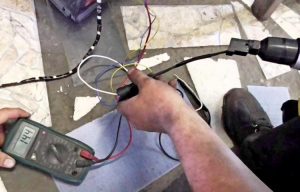

Проверка датчика скорости мультиметром

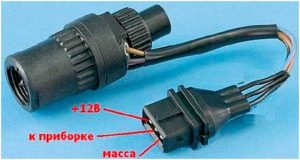

Наиболее распространенный тип датчика скорости имеет 3 контакта: импульсный, заземление и напряжение. Прежде всего,  нужно определить наличие заземления и напряжения 12В на контактах.

Указанные контакты проверяют мультиметром, тогда как «импульсный» контакт проверяют при помощи вращения. В норме напряжение между выводом и массой должно быть от 0.5В до 10В.

Для проверки датчика скорости вольтметром потребуется:

• снять датчик скорости;
• определить назначение контактов;
• перевести мультиметр в режим вольтметра;
• присоединить входящий контакт вольтметра к «импульсному» выходу;
• второй контакт заземлить на двигатель (можно на корпус авто);

Затем датчик скорости нужно вращать, определяя наличие или отсутствие  сигналов в рабочем цикле. Также осуществляется замер выходного напряжения датчика. Для этого рекомендуется надеть кусок трубочки на ось датчика и вращать с небольшой скоростью до 5 км/ч. Чем быстрее вращается датчик, тем выше должно быть напряжение на вольтметре.

Как проверить датчик спидометра без снятия

Если владелец не знает, как снять датчик скорости с автомобиля или намерен произвести быструю проверку, можно обойтись без снятия датчика.  Для такой проверки потребуется:

• поднять автомобиль на домкрате так,  чтобы одно ведущее колесо оторвалось от земли и свободно вращалось;
• далее контакты датчика соединяют с вольтметром. После нужно вращать колесо и определить, появляется ли напряжение, а также происходит ли изменение частоты;

Если фиксируется напряжение и частота меняется — датчик скорости работает. В том случае, когда напряжение отсутствует, высока вероятность выхода данного элемента из строя.

Быстрая проверка датчика спидометра контрольной лампочкой

Проверка датчика скорости также может быть выполнена при помощи контрольной лампочки (или так называемой контрольки). В рамках такой проверки:

• от датчика отсоединяется провод импульсный;
• машина поднимается на домкрате;
• вывешивается одно колесо и включается зажигание;
• далее один провод контрольки запитывается на «+» АКБ;
• второй провод подсоединятся к «сигнальному» разъему;

Если во время вращения колеса лампочка моргает – датчик скорости рабочий. Отсутствие моргания лампы укажет на  то, что датчик неисправен и требует замены.

Как проверить привод датчика скорости

В ряде случаев причиной неисправности также может быть не сам датчик, а его привод.  По этой причине также рекомендуется выполнять проверку привода датчика спидометра.  Для такой проверки потребуется:

• поднять автомобиль на домкрате и вывесить колесо;
• обнаружить привод датчика, выходящий из КПП;
• вращать колесо (можно ногой самостоятельно или привлечь помощника);

Пока колесо вращается, необходимо тактильно оценить качество работы привода (прощупать пальцами). Важно не только убедиться в том, что привод работает, но и в том, насколько стабильна его работа в целом.

Рекомендуем также прочитать статью о том, какие признаки неисправности регулятора холостого хода РХХ. Из этой статьи вы узнаете о способах проверки регулятора холостых оборотов.

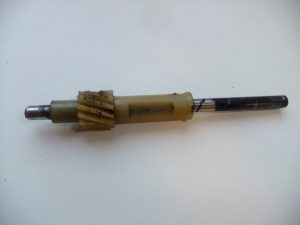

Как правило, любые отклонения от нормы являются основанием для разборки привода. Часто зубья на шестернях привода датчика скорости оказываются поврежденными.

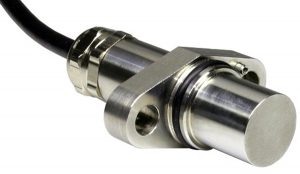

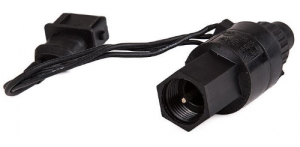

Другие виды датчиков скорости: с язычковым переключателем и датчик индукционного типа

Хотя такие датчики используются намного реже ДС на эффекте Холла, на некоторых авто встречаются именно такие решения.  По этой причине необходимо учитывать некоторые особенности.

1. Датчик с язычковым переключателем подают сигналы в виде прямоугольных импульсов с циклом 40-60%, при этом переключение осуществляется от 0 до 5В или от 0 до напряжения АКБ 12В.
2. Что касается индукционного датчика, сигнал от вращения колес похож на волновое колебание (волновой импульс). В результате напряжение изменяется с учетом скорости вращения. Сам принцип похож на работу датчика угла поворота коленвала.

Подведем итоги

Датчик скорости (датчик спидометра) является важным элементом в устройстве системы электронного управления двигателем. Если водитель замечает рассмотренные в статье признаки сбоев в работе мотора, отдельное внимание следует уделить датчику скорости автомобиля.

Рекомендуем также прочитать статью о том, что такое датчик фаз. Из этой статьи вы узнаете о признаках неисправности датчика фаз, а также способах его проверки.

Кроме проверки  других датчиков (ДМРВ, РХХ, ДПДЗ и т.д.), также требуется диагностировать датчик скорости. Причина- далеко не всегда выход из строя того или иного датчика будет сопровождаться загоранием сигнальной лампы «check engine» на панели приборов. В результате требуется проводить углубленную диагностику.
