Восстановление обогрева заднего стекла

Замерзание и запотевание заднего стекла приводят к уменьшению обзорности, что ограничивает контролю над дорожной ситуацией. В статье рассмотрим все компоненты обогрева, а также их возможные неисправности. Покажем, как выполняется ремонт обогрева заднего стекла.

Как устроена система

Чтобы без проблем найти неисправность обогревателя заднего стекла, рассмотрим устройство системы. Все элементы представлены на принципиальной схеме.

Монтажный блок.Реле включения подогрева.Замок зажигания.Кнопка на приборной панели. Внутри кнопки установлена лампочка, которая загорается при включенном обогреве и зажигании.Соответствующий значок на приборной панели, дублирующий информацию о включенном обогреве.Токопроводящие нити, расположенные на заднем стекле.

Принцип работы всей системы заключается в нагревательном эффекте, проявляющемся при прохождении тока через нагревательный элемент. Таковым в системе обогрева заднего стекла является сеть токопроводящих нитей. При включении зажигания в 3-е положение (On) через предохранитель (в нашем случае F7) подается питание к кнопке включения системы. После нажатия кнопки ток, зажигая контрольную лампочку, поступает к соответствующему значку на приборной панели и обратно в монтажный блок к реле включения. После замыкания соответствующих контактов реле происходит подача питания (+) к одному из выводов системы токопроводящих нитей. Второй вывод подключен к кузову автомобиля, соответствующему минусовому выводу АКБ. Таким образом через нити начинает течь ток.

Теперь нам легче понять, как отремонтировать обогрев заднего стекла. Для успешного ремонта обогрева заднего стекла автомобиля желательно уметь читать электрические схемы, так как не ко всем автомобилям вы найдете столь понятно изображенные элементы, как на предоставленной нами схеме.

Неисправности

Перегорание предохранителей. Ремонт обогрева заднего стекла закончится установкой нового предохранителя нужного номинала (информация о выборе и замене предохранителей);обрыв нитей накаливания, что является второй по частоте возникновения причиной. Чаще всего к обрыву приводит неаккуратное снятие тонировочной пленки. Даже малейший пробел приведет к тому, что по всей длине нити не будет течь ток;обрыв, перетирание электрических цепей между компонентами системы обогрева;неисправность реле или кнопки включения;окисление контактов разъемов, вывода массы токопроводящих нитей, отламывание контактов заднего стекла (они приклеены на специальный токопроводящий состав).

Как найти причину

Все манипуляции по поиску причины поломки стоит совершать после проверки предохранителя. Также часто сам характер поломки может подсказать путь к поиску неисправности.

К примеру, вместе с обогревом заднего стекла перестала работать лампочка в кнопке. Вполне вероятно, что это всего лишь совпадение, так как лампочка могла просто перегореть. Но смежность говорит о вероятности отсутствия питания, поступающего к кнопке. В таком случае, согласно приведенной выше схеме, вам необходимо проверить цепь от замка зажигания, выводы 1 и 9, 2 и 4 на монтажном блоке, 85 и 86 контакты реле, а также саму кнопку.

Нагревание нитей отсутствует, но лампочка в кнопке после включения работает. В таком случае питание к кнопке точно приход, поэтому поломка в цепи после включателя. Необходимо проверить предохранитель F4, реле включения обогрева и соответствующие выводы в монтажном блоке, а также контакты нитей обогрева.

Стекло оттаивает лишь частично, что свидетельствует об обрыве некоторых нитей накаливания.

Проверка питания

Для диагностики обрыва цепи вам нужно знать правила использования мультиметра. В режиме измерения постоянного тока (DCV) вам нужно последовательно проверить, поступает ли напряжение к тем либо иным выводам.

Для проверки питания, поступающего к реле, его необходимо извлечь из монтажного блока. Для проверки вам потребуется мультиметр (в режиме постоянного тока, до 20 V) либо контролька. Включите обогрев заднего стекла. Если на 85 и 86 выводах реле есть ток, значит неисправность в самом реле либо в последующих элементах цепи.

Для проверки работоспособности самого реле его также нужно извлечь из блока.

Вы можете использовать мультиметр в режиме измерения сопротивления или, так называемую прозвонку. Загорание разных лампочек помогает определить + и -; в некоторых устройствах присутствует звуковое сопровождение.

Для проверки катушки, расположенной в реле, соедините щупы с контактами 85 и 86. Если мультиметр покажет бесконечное сопротивление, а в контрольке не загорится красный индикатор, свидетельствующий о КЗ, то катушка сгорела либо отпаялись контакты. Для последующей проверки присоедините к 85 и 86 выводам питание от АКБ. После щелчка, свидетельствующем о работоспособности катушки, должен появиться контакт между выводами 30 и 87.

Если вы не хотите проверять по отдельности реле и выводы 85, 86 в монтажном блоке, проверьте, есть ли напряжение на выводах 10 (Ш9) и 5 (Ш8). Наличие напряжения будет фактом того, что реле и дорожки монтажного блока вполне работоспособны.

Если при поисках неисправности вы обнаружили окисление контактов, зачистите поверхность наждачной бумагой либо надфилем. Ремонт обогревателя на этом будет закончен.

Поиск обрыва нагревательного элемента

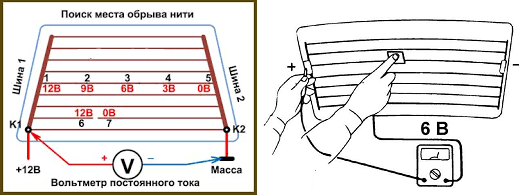

Существует масса способов обнаружения обрыва токопроводящих нитей. Для поисков вы можете использовать мультиметр в режиме измерения сопротивления. Вам необходимо измерить сопротивление в начале и в конце каждой нити. Значение должно быть примерно одинаковым. Если на экране загорится значение 1, это будет свидетельствовать об обрыве. Можете подключить к выводам нитей АКБ. Мультиметр необходимо перевести в режим измерения постоянного тока. Плюсовой щуп закрепите на плюсовом выводе нагревательного элемента, а минусовой прикладывайте к середине каждой нити. Значение должно быть равно половине величины заряда АКБ.

Чтобы локализировать место, производите измерение таким же способом, начиная от края нити. Расположите щупы на расстоянии, к примеру, 10 см и продвигайтесь к краю нити. Чтобы не повредить чрезмерно тонировку, можете припаять к выводам щупов иголки. Так вы сможете незаметно проткнуть пленку и не нанести вред самим нитям.

Ремонт своими руками

Ремонт обогрева заднего стекла невозможен без специального токопроводящего состава. Для крепления клемм к элементу можно использовать специальный клей. Для восстановления нитей существуют специальные ремонтные составы. Стоимость их вполне демократична, да и найти их можно практически в каждом отделе автотоваров. Также существуют методы самостоятельного изготовления токопроводящих составов. Ремонт обогревателя происходит следующим образом:

удалите с места обрыва тонировку. Используйте линейку и канцелярский нож, чтобы аккуратно обрезать пленку только по периметру места обрыва нити;обезжирьте поверхность;наклейте малярный скотч, оставив внутри место под ремонтный состав;нанесите токопроводящий клей;оторвите скотч. Не дожидайтесь высыхания состава, так как есть вероятность, что впоследствии вместе с ним отлипнет и слой с ремонтной площади.

Не наносите слишком толстый слой, так как это уменьшит сопротивление и, как следствие, температуру в зоне ремонта.

Отремонтированный таким способом нагревательный элемент будет дальше верой и правдой служить вам.
