Правильный выбор и замена гофры глушителя

Эластичное соединение в конструкции выхлопной системы необходимо для гашения вибраций, колебаний, возникающих при работе двигателя и движении автомобиля. Если гофро-элемент не предусмотрен конструктивно, вибрации негативно влияют на фланцевые соединения элементов выхлопного тракта, приводят к трещинам выхлопного коллектора, приемной трубы. Замена гофры глушителя необходима при ее разрушении, о чем говорит характерный звук прорывающихся выхлопных газов. Поговорим не только о том, как поменять гофру своими руками, но и как правильно выбрать гибкое соединение по диаметру, длине и конструкции оплетки.

Выбор размера

Для замены необходимо знать всего 2 параметры: диаметр посадочного отверстия и длину гофры. Внутренний диаметр отверстия должен соответствовать внешнему диаметру приемной трубы. При правильной замене гофра одевается на трубу с обеих сторон и обваривается. Часто при замене старую гофру отрезают за сварным швом, уменьшая при этом длину частей приемной трубы. Чтобы общая длина трубы не изменилась, новую гофру приваривают встык. Выбор гофры немного большей длины позволит при очередной замене не привариваться к старому сварному шву. Ниже представлены основные типоразмеры гофр глушителя, где первое число – внутренний диаметр посадочного отверстия, а второе – длина.

40×100	40×150	40×200	40×230	40×260	40×280
45×100	45×150	45×200	45×230	45×260	45×280	45×320
50×100	50×120	50×150	50×200	50×230	50×250	50×280	50×320
55×100	55×150	55×200	55×230	55×250	55×280	55×320
60×100	60×150	60×200	60×230	60×250	60×280
64×100	64×150	64×200	64×230	64×250	64×280

Выбираем производителя

Преобладающее большинство гофр на рынке можно разделить на 3 вида конструкции.

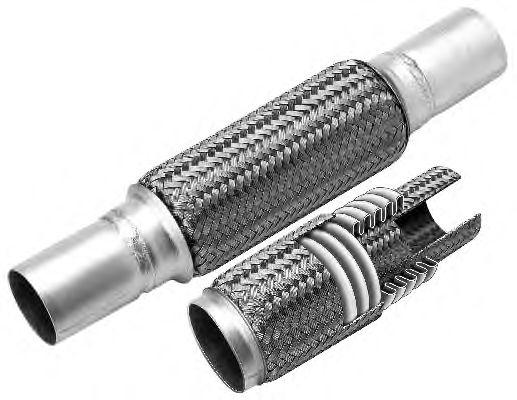

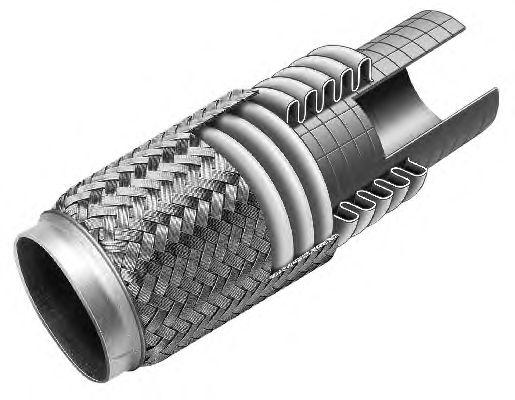

Трехслойные с основой в виде гофрированной трубки. Верхняя оплетка – привычное плетение из нержавеющей проволоки, а вот внутренний слой – гибкий металлический рукав. Металлорукав снижает температуру гофрированной трубки и защищает от прямого контакта с выхлопными газами. Ходят такие гофры глушителя действительно долго, но для их сжатия и растяжения необходима немалая нагрузка. Из-за плотной компенсации вибрации от двигателя интенсивней передаются на резиновые демпферы выхлопной системы и кузов автомобиля. Приверженцами такого типа конструкции являются компании «Interlock», «Bosal».

Трехслойные с основой в виде гофрированной трубки, но без металлорукава внутри. Вместо него трубку защищает оплетка из нержавеющей проволоки. Такие гофры глушителя более эластичный, но имеют немного меньший ресурс. Среди известных производителей можно выделить фирму «Innerbraid».

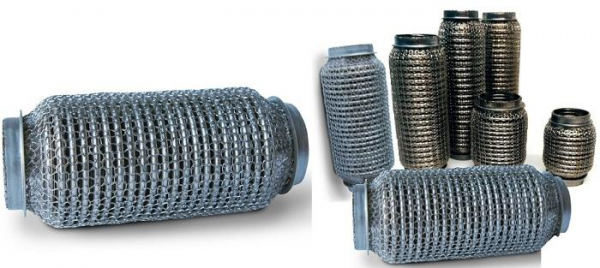

Трехслойные с внешней сеткой характерного плетения. Основа – гофрированная трубка, которая с внутренней части защищена металлорукавом. Заполнила рынок гофрами такого типа фирма «Hydra». Высокую цену производитель оправдывает стойкой к коррозии и высоким температурам нержавейкой марки AISI 304 и хорошей эластичностью.

Как заменить своими руками?

Перед снятием приемной трубы (штанов) очистите болты, гайки от грязи и смочите проникающим ключом. От постоянного перепада температур резьбовые соединения выхлопной системы автомобиля прикипают сильнее обычного. Чтобы не получить ожоги, дайте двигателю остыть перед началом замены.

Демонтируйте навесные агрегаты, мешающие доступу к болтам крепления приемной трубы к выпускному коллектору.Отсоедините разъем лямбда-зонда либо выкрутите его до снятия «штанов» с автомобиля.Открутите фланцевые соединения выхлопной трубы.

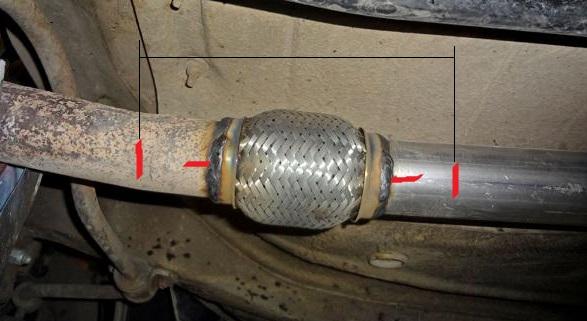

Маркером или мелом на «штанах» вблизи прилегания старой гофры поставьте две соосные отметки. Еще две параллельные отметки необходимы для контроля общее длины после установки новой гофры. На деталях несложной формы этого вполне достаточно для того, чтобы после замены все элементы выхлопной системы стали на свои места без натяга и отклонений.

Отрежьте старую гофру глушителя. Рез должен быть максимально ровным.Зачистите болгаркой приемную трубу в месте будущего сварного шва. Нелишним будет зачистить небольшой участок для подключения массы сварочного аппарата.Выставьте новую гофру, сохранив соосность и расстояние между параллельными метками.Сделайте несколько прихваток, после чего обварите место стыка по кругу. Сварной шов должен быть качественным, чтобы исключить прорыв выхлопных газов. Металл толстостенный, поэтому смело варить можно как сварочным инвертором, так и полуавтоматом.

Хитрости замены

Больше всего трудностей возникает с установкой новой гофры в «штаны» сложной формы. Рекомендуем изготовить фиксирующую рамку, чтобы не нарушить взаимное расположение частей приемной трубы после вырезания старого эластичного соединения. Приварить рамку необходимо до удаления старой гофры. Изготовить продемонстрированный на видео А-образный фиксатор можно из арматуры, уголков, труб или профиля. Важна лишь жесткость конструкции.

Раскаленные окалины, разлетающиеся в стороны при сварке, легко повреждают внешнюю оплетку из проволоки. Новую деталь перед привариванием рекомендуем обвернуть смоченной в воде тряпкой.

Нанесите высокотемпературный герметик для выхлопных систем, если неуверены в качестве сварного шва. Предварительно необходимо зачистить шов щеткой по металлу и постараться удалить из раковин шлак, который остается при сваривании электродами. Обезжирьте поверхность акриловым растворителем и обильно замажьте сварной шов герметиком. Для застывания составу необходимо порядка 30 минут, после чего выхлопная система готова к сборке.

Можно ли поменять без снятия «штанов» с авто?

Замена гофры глушителя без снятия приемной трубы с автомобиля возможна только в том случае, если возле эластичного соединения достаточно места для работы болгаркой и сварочным инвертором. Из-за ограниченного доступа вы, скорее всего, не сможете УШМ качественно зачистить края трубы, если отрежете старую гофру ровно по сварному шву. В таком случае рекомендуем выбрать гофру большей длины, а старую отрезать с небольшим запасом. На видео показано, как быстро заменить гофру без снятия «штанов» с автомобиля.

Перед сварочными работы снимите минусовую клемму АКБ.

Одна из причин большого расхода топлива

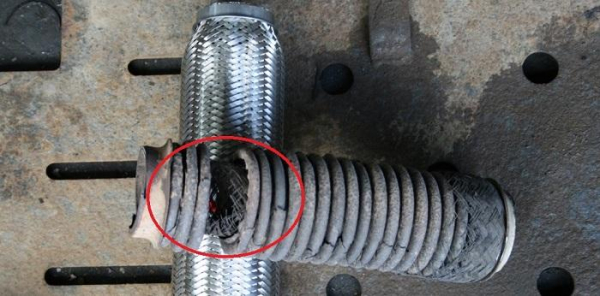

Основные симптомы прогоревшей гофры глушителя:

сифонищий звук из-под днища автомобиля при повышении оборотов двигателя;запах выхлопных газов в салоне при стоянке и движении с малой скоростью.

Если кислородный датчик установлен после гофры, то первым признаком нарушения герметичности станет повышенный расход топлива. Причина в добавочном воздухе, который попадет в выпускной тракт через негерметичность. Лямбда-зонд улавливает повышение концентрации кислорода, заставляя ЭБУ двигателя увеличивать порцию подаваемого топлива.

При замене обязательно обратите внимание на характер повреждения. Возможно, гофра глушителя разрушилась из-за неправильного крепления выхлопной системы и слишком малого расстояния до земли. Пропускная способность установленного за гофрой катализатора влияет на температуру выпускного тракта. В выхлопной системе до забитого каталитического нейтрализатора повышается температура и увеличивается давление газов. Уменьшение срока службы гофры глушителя в таком случае вполне прогнозируемо.
