Предназначение и устройство лонжеронов

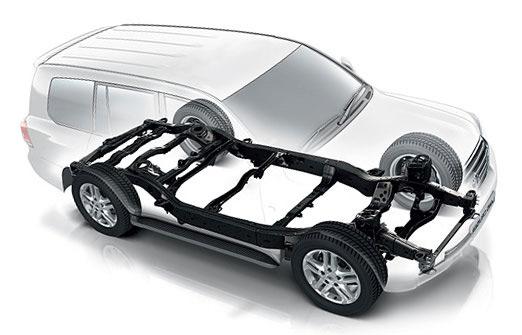

Лонжерон является основой конструкции большинства легковых автомобилей, на нем держатся агрегаты, и именно он воспринимает большинство нагрузок. Лонжероны в автомобиле располагаются парно, соединяясь перемычками, – так образуется несущая конструкция, которая обеспечивает жесткость кузова. К этой раме крепится большинство кузовных элементов и некоторые агрегаты машины. Если посмотреть на конструкцию, то можно увидеть, что напоминает эта деталь лестницу: на жаргоне так называю лонжерон автомобиля. Что это такое и какого его предназначение, расскажем далее.

В плане прочности и надежности лонжероны сложно сравнить с чем-то другим. Они рассчитаны на крайне тяжелые нагрузки, которые создаются не только весом машины, но и ездой по нашим дорогам. Способны длительное время переносить ударные нагрузки, которые создаются во время попадания колес в ямы.

Функции, которые выполняет конструкция

Сам термин пришел из французского языка, где это слово означает движение вдоль чего-то. Этот термин применяется ко многим инженерным конструкциям такого рода, используется в железнодорожном, авиационном и даже корабельном транспорте. Несущая конструкция такого рода присутствует в большинстве автомобилей, кроме тех машин где несущим элементом является рама.

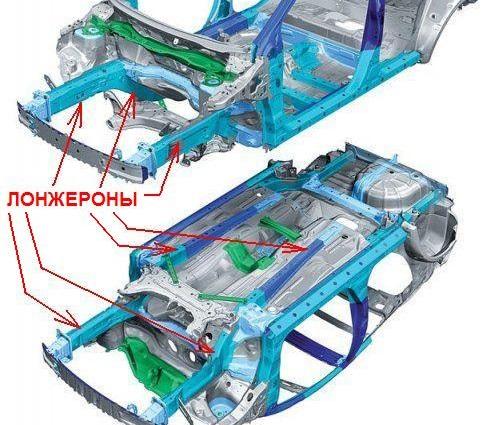

В классических легковых машинах лонжерон тянется вдоль кузова и усиливает его в местах, где сидят пассажиры и крепятся тяжелые элементы машины. В некотором роде лонжероны выполняют роль демпфера между кузовом и подвеской – часть энергии, воспринимаемой от дороги, которая могла быть передана кузову, гасится несущей конструкцией. Если бы кузов был настолько жестким изначально, то пассажиры и водитель воспринимали бы каждый удар гораздо сильнее, чем это происходит с такой конструкцией.

Поэтому чтобы предотвратить подобный эффект, в автомобиле передняя часть выполняется такой, чтобы она могла несколько смягчать удары, а не просто тотально деформироваться от них. Для выполнения такой задачи в конструкции предусмотрены специальные конструктивные решения. Они обеспечиваются различными способами:

В некоторых местах лонжерон несколько уменьшается в толщине, изменяется ширина сечения.Проделываются технологические отверстия в тех местах, которые переносят минимальные статические нагрузки.Создаются специальные складки, которые при сильном ударе, во время аварии, позволяют сминать лонжерон автомобиля. За счет этого меньше страдает кузов, в котором находятся люди. Несущая конструкция поглощает кинетическую энергию и принимает на себя всю нагрузку, удар, передающийся в салон за счет этого получается гораздо слабее.

Типы существующих несущих конструкций

В первую очередь нужно сказать, что монтаж несущей конструкции в автомобиле производится в различных положениях – это можно увидеть на соответствующих фото. Большей частью это зависит от того, какова модель автомобиля и на что машина рассчитана. Выделяют такое расположение лонжеронов:

Горизонтальное с параллельным расположением друг относительно друга.Изогнутые, идущие вдоль днища и повторяющие его контуры.Вертикальное расположение.Под углом.

Каждый из этих типов нередко встречается на совсем неожиданных автомобилях, даже на грузовиках и внедорожниках. Первый тип конструкции более свойственен для автомобиля с повышенной проходимостью. За счет вертикального расположения конструкторам удается сделать плоский пол, значительно сниженный в сравнении с классическими автомобилями. Практически такой же эффект для автомобиля дают и горизонтально изогнутые лонжероны, только за счет этого еще повышается и пассивная безопасность.

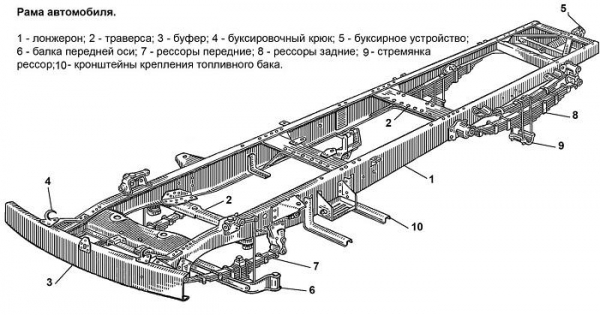

Как можно увидеть на фото днища большинства автомобилей – между лонжеронами присутствуют и поперечины. Они являются своеобразными ребрами жесткости кузова, размещаются они по-разному: перпендикулярно лонжерону, Х или К-образно. В большинстве своем изготавливаются поперечины из стального профиля, изгибаются под нужным углом. Если рассматривать легковой автомобиль, то в нем поперечины привариваются, в грузовом закрепляются с помощью клепки. К лонжеронам крепятся специальные кронштейны, на которых потом закрепляются агрегаты автомобиля.

Плюсы и минусы такой конструкции

Огромный плюс того, что в автомобиле находится лонжеронная конструкция, заключается в том, что она создает необходимую жесткость при легком весе. Малый вес обеспечивает повышенный уровень управляемости, машина становиться более маневренной. Обеспечивается максимальная пассивная безопасность за счет присутствия некоторых конструктивных решений, о которых мы говорили выше.

Но есть здесь и определенные минусы:

Каждый агрегат автомобиля (двигатель, коробка переключения передач и др.) закреплены на лонжероне, за счет чего обеспечивается взаимная связь. И если кузов повреждается сильным ударом, то технические элементы также страдают;Из-за особенностей конструкции лонжероны редко, когда поддаются ремонту.

Основные проблемы машины, связанные с лонжеронами

Главная проблема такой конструкции автомобиля заключается в том, что со временем металл поддается усталостному эффекту, из-за этого через 10 лет на вид прочная конструкция в действительности может оказаться вовсе и не такой.

При попадании автомобиля в серьезное дорожно-транспортное происшествие лонжероны достаточно сильно деформируются, что сильно влияет на общие характеристики машины. Возможно смещение двигателя, элементов подвески.

Вернуть первоначальный вид может быть крайне сложно либо вовсе невозможно. При лопании лонжерона автомобиля весь кузов теряет заложенную прочность. Поэтому даже после мелкой аварии нужно проверять в каком состоянии несущая конструкция. Даже если на вид с кузовом все нормально.

Восстановление геометрии

В зависимости от того, насколько сильно была повреждена машина, определяется вид ремонтных работ. Если машина рамная и пострадали лонжероны, то заменить их не составит особого труда. Если же лонжерон был одной из несущих частей кузова, то дела обстоят намного хуже. Нередко бывает и так, что заменить лонжероны невозможно или просто бессмысленно. Если деформация частичная, то несущую часть кузова возможно вытянуть на специальном стенде. С его помощью можно постараться вернуть параметры к изначальным, но прочность однозначно будет уступать варианту, изготовленному в заводских условиях.

Бывают и такие аварии, после которых невозможно вытянуть конструкцию, и она нуждается в замене. Если не правильно подобрать лонжерон на замену, неправильно сварить или закрепить конструкцию, то это приведет к скорой поломке кузова снова. Учитывая то, что основное назначение лонжерона – это усиление кузова, то эта конструкция становится крайне важной для машины. Поэтому и ремонту этой детали, в случае необходимости, нужно уделить максимум внимания в плане качества.
