Принцип работы синхронизатора коробки передач и неисправности

После появления первых автомобилей последующая эволюция затронула практически все узлы и агрегаты. Трансмиссия также не стала исключением. Для упрощения взаимодействия с КПП и повышения комфорта при переключении передач механические коробки стали синхронизированными. Далее мы рассмотрим, как работает синхронизатор коробки, а также какие неисправности связаны с указанным элементом в устройстве трансмиссии автомобиля.

Синхронизатор КПП: назначение и устройство

Чтобы понимать, что такое синхронизатор в коробке и для чего он нужен, необходимо в общих чертах знать общий принцип работы МКПП. В двух словах, коробка передач нужна для того, чтобы не просто передавать вращение от коленчатого вала на колеса, но и менять передаточное отношение.

Простыми словами, КПП изменяет крутящий момент, что, в свою очередь, позволяет автомобилю двигаться с разной скоростью в условиях постоянно изменяющихся нагрузок. Сама коробка состоит из первичного, вторичного и промежуточного вала, а также шестеренок разных размеров, которые закреплены на валах. Именно посредством шестерней происходит взаимодействие валов.

В общих чертах, вся суть работы двигателя сводится к тому, чтобы вращался его коленвал. Пока мотор работает, коленчатый вал вращается. Вместе с валом вращается и подсоединенный к нему через маховик первичный вал коробки. Вторичный вал остается неподвижным, когда машина стоит на  нейтральной передаче.

Однако как только водитель переставляет рычаг переключения передач в нужное положение, шестеренки вторичного вала входят в зацепление с шестернями первичного. Усилие от КПП через дополнительные элементы трансмиссии начинает передаваться на ведущие колеса.

Само собой, из-за разницы в скоростях вращения валов стыковка шестеренок будет проходить не совсем гладко. Передачу трудно включить, в момент зацепления может ощущаться жесткий удар, скрежет коробки и т.д.

По этой причине при езде на автомобилях с механической коробкой для переключения передач без синхронизаторов  требовались определенные навыки. Например, водителю нужно было дважды выжимать сцепление, чтобы включить скорость. Выглядело это примерно так: сцепление – нейтраль – газ – снова сцепление и только потом включается нужная  передача.

Для того чтобы данный процесс облегчить и сделать максимально комфортным, сегодня активно применяется синхронизатор в коробке передач. Указанная деталь нужна для синхронизации вращения валов, что четко отображено в самом названии элемента.

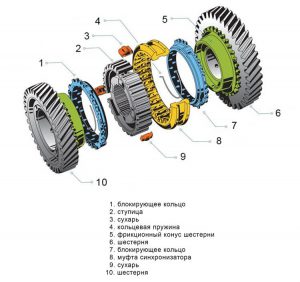

Если говорить о синхронизаторах  коробки более подробно, устройство синхронизатора КПП достаточно сложное. Конструкция этой детали включает в себя почти десяток элементов:

• ступица (стоит на вторичном валу и может продольно перемещаться по нему);
• кольца блокирующие, не позволяют замыкаться муфте раньше, чем выровняются скорости вала и шестерни;
• муфта включения (скользящая) 2 и 3 передачи, которая обеспечивает жесткое соединение вала и шестерни (надета на ступицу при помощи шлицевого соединения);
• шестерни 2 и 3 передач, стопорное кольцо синхронизатора, сухари, пружины.

Как работает синхронизатор коробки

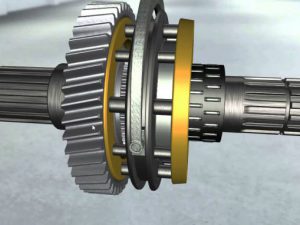

Рассмотрев устройство синхронизатора КПП и его составные элементы, теперь можно изучить принцип работы указанной детали в коробке передач. Если машина стоит или движется на какой-то одной передаче, синхронизатор находится в нейтральном положении.

Когда водитель переключает скорость, муфта синхронизатора под воздействием вилки сдвигается по шлицам по направлению к шестеренке первичного вала. Сухари муфты также смещаются и воздействуют на блокировочное кольцо, прижимая его к конусу шестерни, чтобы между ними возникло трение.

Благодаря трению кольцо немного проворачивается, упирается в сухари и блокирует дальнейшее движение муфты по шлицам. После этого, под воздействием все той же силы трения, скорости первичного вала и шестерни выравниваются, то есть, синхронизируются.

После этого кольцо проворачивается в противоположную сторону и шлицы муфты, двигаясь вперед, сцепляются с венцом шестерни, благодаря чему первичный и вторичный валы жестко соединяются между собой. Как видно, во время включения передачи в синхронизаторе происходит целая последовательность действий, но на практике все это происходит за доли секунды.

Признаки поломки/износа синхронизатора или отдельных его частей

Проблемы с коробкой передач зачастую выглядят одинаково, хотя и имеют разные причины. Обратите внимание, если владелец не знаком с устройством отдельных узлов автомобиля, этим могут воспользоваться недобросовестные мастера. Например, вместо того, чтобы отремонтировать или заменить синхронизатор КПП, могут предложить заменить или капитально отремонтировать всю коробку.

Чтобы избежать необоснованных расходов, стоит знать, какие признаки указывают на возможные неисправности синхронизаторов коробки передач.  На неполадки синхронизатора могут указывать:

• шум при переключении скоростей;
• приходится прилагать большое усилие для включения передачи;
• передача не включается или включается нечетко;
• самопроизвольное выключение передачи;

  Рекомендуем также прочитать статью о том, как устроена и работает механическая коробка передач. Из этой статьи вы узнаете об основных элементах, из которых состоит МКПП, а также по какому принципу осуществляется работа коробки данного типа.

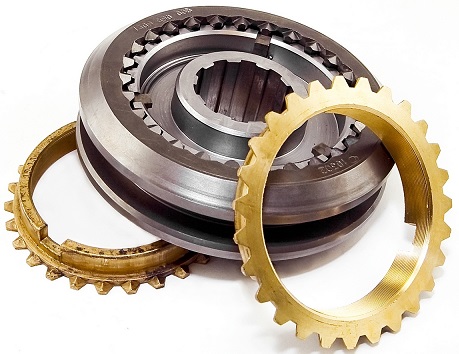

При этом чтобы проверить синхронизаторы, КПП придется разбирать и пробовать сдвигать их рукой. Муфта по шлицам должна двигаться легко. Если же приходится прилагаться усилия или сдвинуть ее никак не получается, тогда нужно снимать синхронизатор и разбирать его, чтобы осмотреть поверхности деталей на предмет повреждений. При необходимости изношенные или поврежденные элементы требуется заменить. Также сразу может быть проведена и полная замена синхронизатора.

Что в итоге

С учетом вышесказанного становится понятно, что синхронизатор – не просто деталь, а сложный механизм. Его работа не только облегчает процесс переключения передач и делает его комфортным, но и позволяет шестеренкам валов сцепляться без ударов.

Это существенно продлевает срок службы всех элементов коробки. Если сравнить, сколько стоит синхронизатор коробки передач и сама коробка, то становится понятно, что лучше своевременно провести проверку и ремонт, чем менять КПП.

Рекомендуем также прочитать статью о том, почему возникает хруст при переключении передач. Из этой статьи вы узнаете о причинах появления хруста или скрежета в МКПП при попытке включить передачу.

Другими словами, в случае появления проблем с синхронизаторами не стоит затягивать с ремонтом, так как активный износ шестерен коробки  в дальнейшем может привести к значительному удорожанию ремонта или необходимости полностью менять коробку передач на новую или контрактную.
